Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstruk č ní skupiny Od verze softwaru SR.710.0 V ydání 12/2016 3.5 Osazovací hlava 111 3.5.2.1 Popis Hlava SIPLACE SpeedS tar (C&P20 P) pracuje na principu C ollec…
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.5 Osazovací hlava Od verze softwaru SR.710.0 Vydání 12/2016
110
3.5.2 Hlava SIPLACE SpeedStar C&P20 P pro osazování v režimu Very High Speed
3

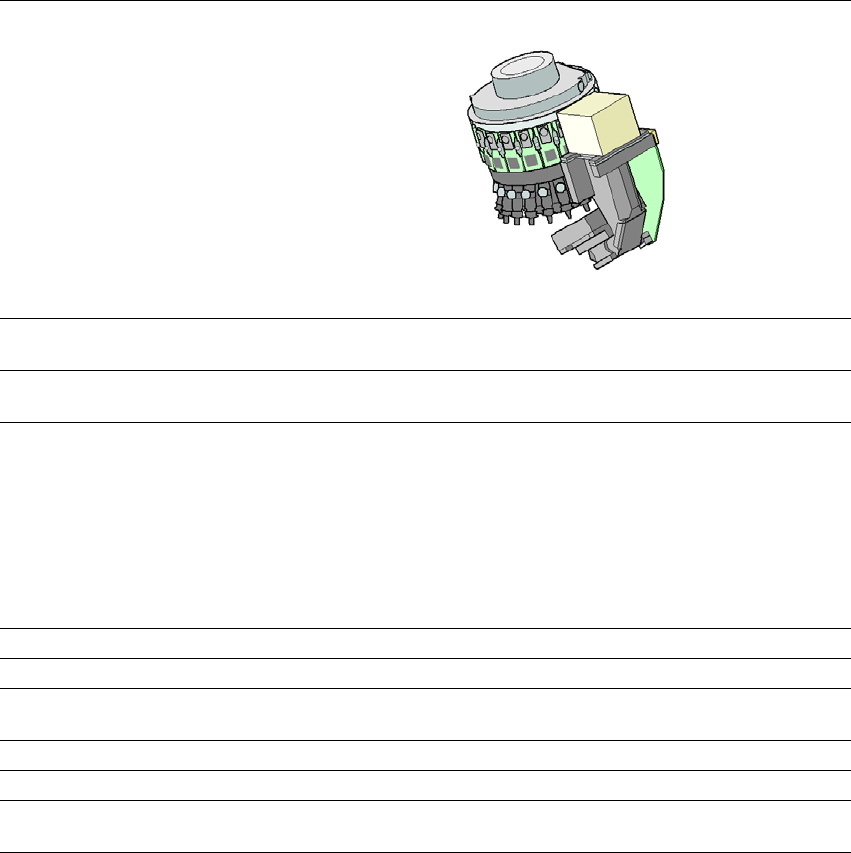

Obr. 3.5 - 3 SIPLACE C&P20 P - přehled
(1) Přípojka stlačeného vzduchu pro 20 Venturiho trysek odebíracího/osazovacího a přidržova-
cího obvodu
(2) Deska senzoru vakua pro přidržovací okruh
(3) Hvězdicový motor
(4) Rukojeť
(5) Pohon DP, 20 pohonů
(6) Hvězdice s 20 pipetami
(7) Tlakový regulační ventil
(8) Motor Z (lineární motor)
(9) Válec vratné jednotky
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.710.0 Vydání 12/2016 3.5 Osazovací hlava
111
3.5.2.1 Popis
Hlava SIPLACE SpeedStar (C&P20 P) pracuje na principu Collect&Place, tzn., že během jed-
noho cyklu je z osazovací hlavy odebráno 20 součástek. Senzor součástek kontroluje na osazo-
vací/odebírací pozici, zda byla pipetou zachycena součástka. Na cestě k osazovací pozici jsou
součástky opticky centrovány a natočeny do potřebné osazovací polohy. Potom součástku za po-
moci ofukovacího vzduchu osadí jemně a přesně na desku tištěných spojů.
S osazovací hlavou C&P20 P se podařilo, osazovací výkon ještě zvýšit. Kompaktní konstrukce
hlavy C&P20 P umožňuje velmi krátké časy cyklu. Při tom je hvězdicová osa šikmo vzhledem k
rovině desek. Pomocí takové geometrie lze uspořádat segmenty v nejmenším prostoru.
Kamera součástek je ovšem v hlavě C&P20 P i nadále integrována. To umožňuje úsporu po-
jezdů k externí centrovací kameře. Mimo to má každý segment vlastní pohon DP pro rotaci pipety.
Pipety proto nemusí být již natáčeny do správné polohy v jediné stanici hlavy. Mohou být natáčeny
do správné osazovací polohy vždy a navzájem nezávisle.
Každý segment má svou vlastní vývěvu. Časy přepnutí mezi vakuem a ofukováním lze tak
značně zkrátit. Kromě toho může být v přidržovacím okruhu provedena kontrola vakua pro každou
jednotlivou pipetu.
Pohon osy Z segmentu je realizován pomocí lineárního motoru s lineárním odměř
ováním a je tak
nadmíru přesný. V odebírací/osazovací pozici pohybuje pohon Z segmenty ve svislém směru dolů
nebo nahoru.
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.5 Osazovací hlava Od verze softwaru SR.710.0 Vydání 12/2016
112
3.5.2.2 Technické údaje hlavy SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar (C&P20 P)
s kamerou součástek typu
23
s kamerou součástek typu 41
Spektrum součástek
*a
*)a Upozorňujeme, že spektrum součástek, které lze osazovat, je ovlivněno také geometrií osazovacích plošek,
specifickými standardy zákazníka a tolerancemi součástek a jejich balení.
01005 do 2220, Melf, SOT,
SOD
0201 (metricky) do 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Specifikace součástek
max. výška
min. rozteč nožiček
min. šířka nožiček
min. rozteč pájecích bodů
min. průměr pájecích bodů
min. rozměry
max. rozměry
max. hmotnost
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programovatelná síla nasazení 1,3-4,5 N 1,3-4,5 N
Typy pipet 40xx 40xx
Přesnost na ose X/Y
*b
*)b Hodnoty přesnosti jsou prokazovány v rámci přejímky stroje a odpovídají podmínkám rozsahu dodávky a
výkonů SIPLACE.
± 41µm / 3σ
± 55µm / 4σ
± 41µm / 3σ
± 55µm / 4σ
Úhlová přesnost ± 0,5 ° / 3σ ± 0,5 ° / 3σ
Osvětlovací roviny 5 5
Možnosti nastavení osvětlova-
cích rovin
256
5
256
5
