Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstruk č ní skupiny Od verze softwaru SR.710.0 V ydání 12/2016 3.5 Osazovací hlava 123 3.5.6.9 T echnické údaje hlavy SIPLACE MultiSt ar (CPP) 3 Hlava SIPLACE MultiSta…
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.5 Osazovací hlava Od verze softwaru SR.710.0 Vydání 12/2016
122
3.5.6.8 MultiStar v rozšířeném režimu Pick&Place s omezenou rotací
V tomto režimu může hlava MultiStar osazovat celé spektrum součástek od 03015 do
50 mm x 40 mm. Velká součástka je odebrána jako poslední, opticky centrována a osazena jako
první.
3
Obr. 3.5 - 9 MultiStar – smíšený režim
K_BE malá součástka (viz tabulku 3.5 - 1, na straně118)
M_BE_2 Středně velká součástka, typ 2 (viz tabulku 3.5 - 1
na straně 118)
K_BEVelká součástka (viz tabulku 3.5 - 1
, strana 118)
Typ 30 kamera na součástky, typ 30
Typ 33 stacionární kamera na součástky, typ 33
1 ... 8 pořadí zachycených součástek
3
Do sousedních segmentů hlavy CPP se nevejdou součástky typu M_BE_2 a G_BE, pokud mají
úhlopříčku delší než 39,8 mm.
Typ 30
K_BE
G_BE
Typ 33
M_BE_2
Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.710.0 Vydání 12/2016 3.5 Osazovací hlava
123

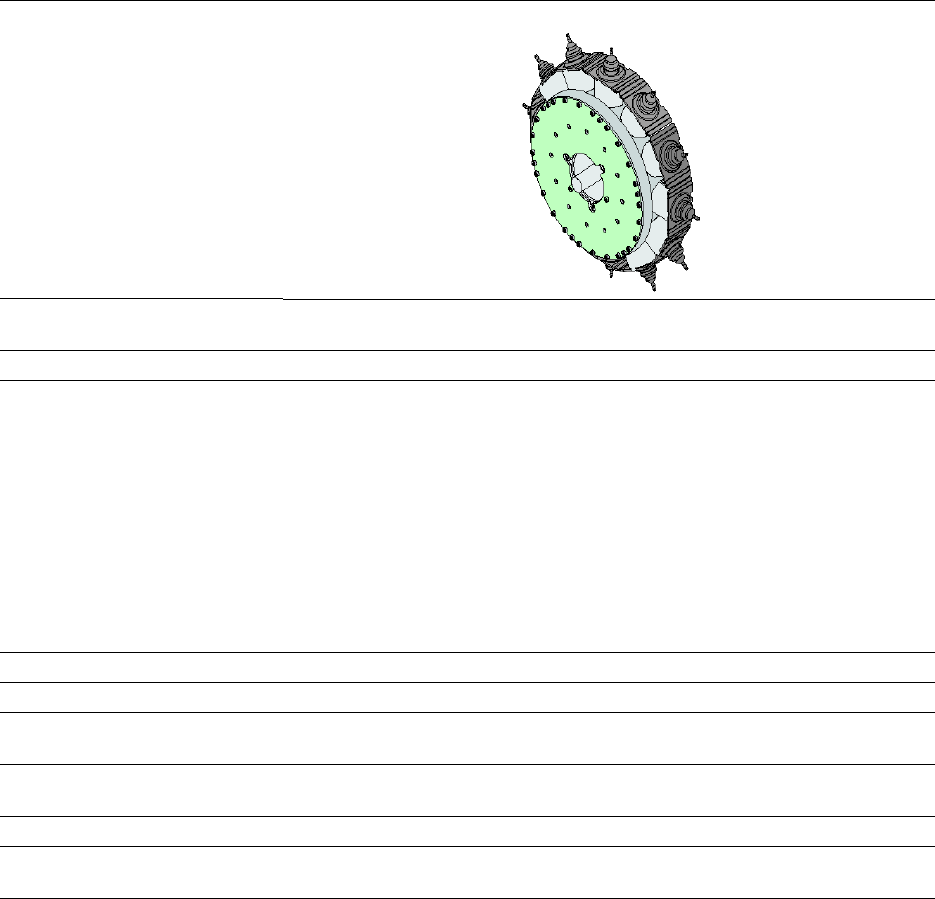

3.5.6.9 Technické údaje hlavy SIPLACE MultiStar (CPP)
3
Hlava SIPLACE MultiStar (CPP)
s kamerou součástek typu 30 s kamerou součástek typu 33
(stacionární kamera)
Spektrumsoučástek
*a
01005 do 27 mm x 27 mm 0402 do 50 mm x 40 mm
*b
Specifikace součástek
max. výška
*c
max. výška
*d
min. rozteč nožiček
min. šířka nožiček
min. rozteč pájecích bodů
min. průměr pájecích bodů
min. rozměry
max. rozměry
max. hmotnost
6,0 mm
8,5 mm
0,25 mm
0,10 mm
*e
/ 0,2 mm
*f
0,25 mm
e
/ 0,35 mm
f
0,14 mm
e
/ 0,20 mm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
Programovatelná síla nasazení 1,0–10 N 1,0–10 N
Typy pipet 20xx, 28xx 20xx, 28xx
Přesnost na ose X/Y
*g
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
Úhlová přesnost ± 0,20° / 3σ
*h
, ± 0,38° / 3σ
*i
± 0,25° / 4σ
h
, ± 0,50° / 4σ
i
± 0,14° / 3σ
± 0,18° / 4σ
Osvětlovací roviny 5 6
Možnosti nastavení
osvětlovacích rovin
256
5
256
6
*)a Upozorňujeme, že spektrum součástek, které lze osazovat, je ovlivněno také geometrií osazovacích plošek, specifický-
mi standardy zákazníka a tolerancemi součástek a jejich balení.
*)b Při vícenásobném měření může být úhlopříčka 69 mm (např. 64 mm x 10 mm).
*)c Hlava CPP: v nízké montážní pozici (stacionární kameru součástek nelze použít).
*)d Hlava CPP: ve vysoké montážní pozici
*)e pro součástky < 18 mm x 18 mm
*)f pro součástky ≥ 18 mm x 18 mm
*)g Hodnoty přesnosti jsou prokazovány v rámci přejímky stroje a odpovídají podmínkám rozsahu dodávky a výkonů SIPLA-
CE.
*)h Rozměry součástek mezi 6 mm
x 6 mm a 27 mm x 27 mm.
*)i Rozměry součástek menší 6 mm x 6 mm.
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.5 Osazovací hlava Od verze softwaru SR.710.0 Vydání 12/2016
124
3.5.7 Hlava SIPLACE TwinStar pro vysoce přesné osazování integrovaných
obvodů
3
Obr. 3.5 - 10 Hlava SIPLACE TwinStar pro vysoce přesné osazování integrovaných obvodů
3
(1) Modul Pick&Place 1 (P&P1) - hlava TwinStar se skládá ze dvou modulů Pick&Place
(2) Modul Pick&Place 2 (P&P2)
(3) Osa DP
(4) Pohon osy Z
(5) Inkrementální systém měření polohy pro osu Z
