3.6 Systém portálů
Systém portálů strojů SIPLACE SX1/SX2 tvoří tzv. portál H Portál tvoří dvě osy Y, s oboustranným
pohonem přes lineární motory. Osa X je poháněná lineárním motorem. H-portál se pohybuje přes
pevně instalované ložisko a volné ložisko na oběžných plochách obou os Y. Oběžné plochy jsou
umístěné k portálu ve sklonu 45 °. Pod oběžnými plochami se nachází lineární měřicí stupnice
systému měření osy Y. V případě SIPLACE SX je konstrukce portálů shodná a je možné použít
jeden nebo dva portály. V případě SIPLACE SX2 jsou namontované portály 1 a 2 vůči sobě oto-
čené o 180 °. Osazovací hlavy jsou namontované vždy na vnitřní straně portálu.
3.6.1 Umístění portálů
3

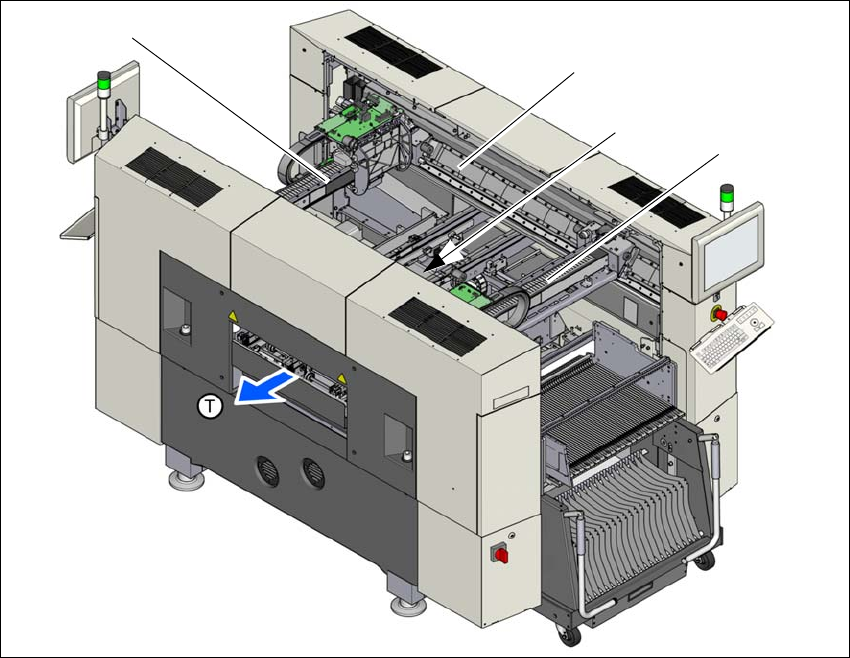

Obr. 3.6 - 1 Poloha portálů u automatu SX2
(1) Portál 1
(2) Osa Y, portál 1 a portál 2
(3) Osa Y, portál 1 a portál 2 (zakrytý)
(4) Portál 2
(T) Směr transportu desky
(1)
(2)
(4)
(3)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.6 Systém portálů Od verze softwaru SR.710.0 Vydání 12/2016
128
3.6.2 Uspořádání portálu
3

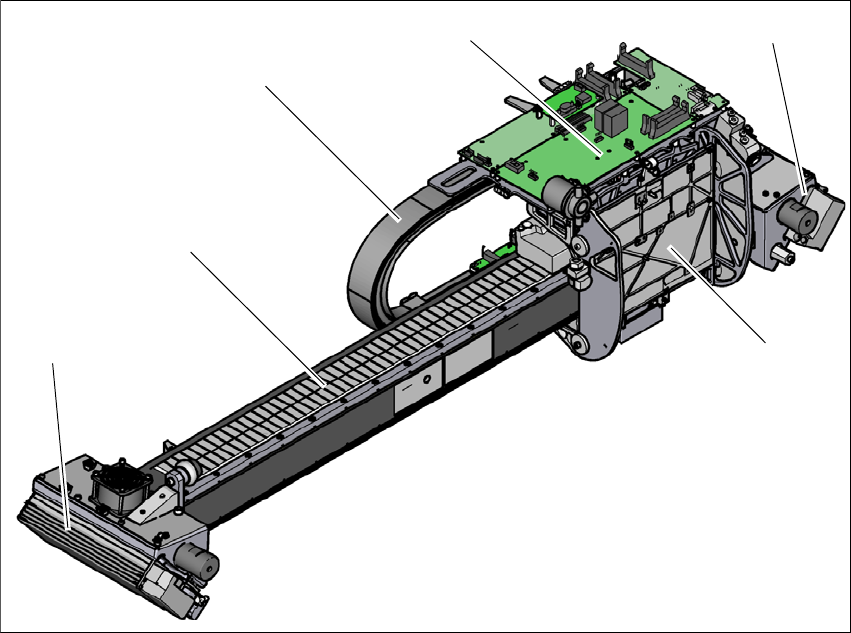

Obr. 3.6 - 2 Uspořádání portálu- Náhled držáku hlavy
(1) Držák hlavy s lineárním motorem osy X (primární díl)
(2) Lineární motor osy Y s 2 pevně instalovanými ložisky (primární část) a ventilátor
(3) Vodicí systém s permanentním magnetem (sekundární část lineárního motoru osy X)
(4) Nosič kabelů
(5) Deska hlavy s jednotkou Head Control Unit
(6) Lineární motor osy Y s 1 pohyblivě instalovaným ložiskem (primární část) a ventilátorem
(4)
(3)
(1)
(5)
(2)
(6)
Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.710.0 Vydání 12/2016 3.6 Systém portálů
129
3

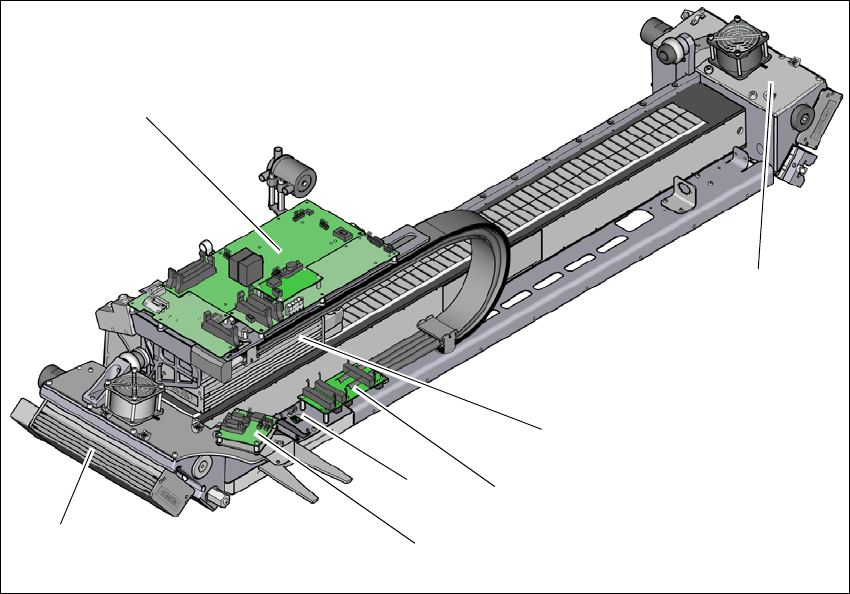

Obr. 3.6 - 3 Konstrukce osy X - pohled na držák hlavy
(1) Lineární motor osy Y s 1 pohyblivě instalovaným ložiskem (primární část) a ventilátorem
(2) Deska hlavy s jednotkou Head Control Unit
(3) Lineární motor osy Y se 2 pohyblivě instalovanými ložisky (primárčást) a ventilátorem
(4) Lineární motor osy X (primární díl)
(5) Rozhraní portálu, osa X
(6) Rozhraní portálu osa Y
(7) Snímací modul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
