3.7.3 Konstrukce flexibilního dvojitého transportu
Flexibilní dvojitý transport má dvě navzájem elektricky a mechanicky nezávislé transportní stopy.
Pevná bočnice transportu je standardně na pravé straně. Podle potřeby lze dvojitý transport de-
sek používat buď jako jednoduchý nebo dvojitý.
3
Obr. 3.7 - 2 Konstrukce dvojitého transportu desek
(1) Vstupní transport
(2) Transportní článek zpracování
(3) Zvedací stůl 1
(4) Výstupní transport
(5) Zvedací stůl 2
(6) Řízení transportního systému (pod krytem)
(T1)Transportní stopa 1
(T2)Transportní stopa 2
3.7.3.1 Flexibilní dvojitý transport desek – transportní stopy a druhy transportu
Pravá transportní stopa (po směru transportu) se označuje jako „Transport 1“, levá transportní
stopa jako „Transport 2“ (viz obr. 3.7 - 4
na straně 136).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.710.0 Vydání 12/2016 3.7 Systém transportu desek
135
3.7.3.2 Dvojitý transport v režimu jednoduchého transportu
Dvojitý transport lze online nakonfigurovat jako jednoduchý transport. K tomu se jedna transportní
stopa úplně složí a deaktivuje (viz obr. 3.7 - 3
). To umožní jednu transportní stopu se šířkou ma-
ximálně 460 mm.
3

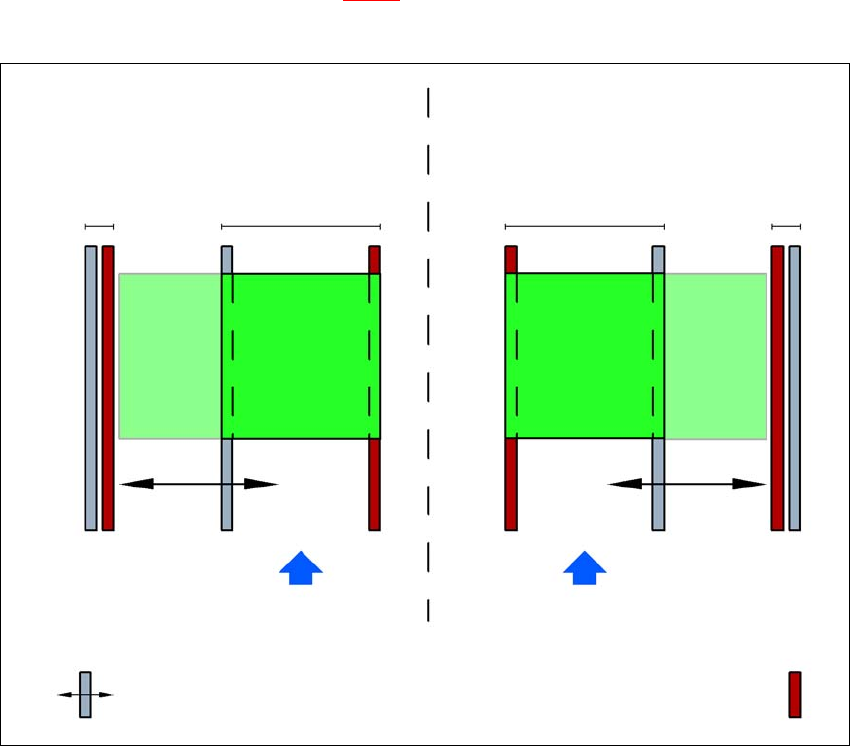

Obr. 3.7 - 3 Flexibilní dvojitý transport v režimu "jednoduchý transport"
Dvojitý transport s rozšířenou transportní stopou 2
(pevná bočnice vlevo)
Transportní stopa 2
deaktivována
Transportní stopa 1 Transportní stopa 2 Transportní stopa 1
deaktivována
Směr transportu desky Směr transportu desky
Pevná bočnice transportu
Dvojitý transport s rozšířenou transportní stopou 1
(pevná bočnice vpravo)
Pohyblivá bočnice transportu
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.7 Systém transportu desek Od verze softwaru SR.710.0 Vydání 12/2016
136
3.7.3.3 Asynchronní transport
V asynchronním režimu je deska plošných spojů osazována vždy v jedné transportní stopě, za-
tímco jiná ve druhé transportní stopě najíždí do osazovací pozice. Tím je ušetřena celá doba
transportu, což speciálně u desek plošných spojů s krátkou dobou výrobního taktu vede ke znač-
nému zvýšení výkonu.
Jestliže má stroj data o zakázce (panelech - sdruženích desek, vybavení), přepravují se neustále
v průběhu osazování desky plošných spojů umístěné na vkládacích pásech na příslušný pás
zpracování (při volném pásu zpracování). Průběh osazování začne, jakmile je jedna deska pře-
nesena na příslušný pás zpracování. Desky plošných spojů jsou osazovány po sobě.
Jestliže je průběh osazování přerušen, je zablokováno rozhraní transportu a desky plošných
spojů, které se nacházejí právě na pásech zpracování, jsou dokončeny.
Rozhraní transportu je zablokováno případně uvolněno pro obě transportní stopy současně.
3
Obr. 3.7 - 4 Druhy transportu
Synchronní transport
Asynchronní transport
