3.9.5 Rozměry vozíku na součástky
3
Obr. 3.9 - 4 Rozměry vozíku na součástky SIPLACE SX1/SX2, všechny údaje v milimetrech
(1) Délka = 760 mm
(2) Šířka = 864 mm
(3) Výška (závisí na nastavení výšky
–při 900 mm = 934 mm
–při 930 mm = 964 mm
–při 950 mm = 984 mm
(4) Vzdálenost vyklopených držadel = 476 mm
Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.710.0 Vydání 12/2016 3.9 Vozík na součástky SIPLACE SX1/SX2
163
3.9.6 Stůl na součástky SIPLACE SX1/SX2
Podávací moduly se pokládají předním kluzným vedením na zasouvací pomůcku. Při zasouvání
zajedou vodítka podávacího modulu po vodicím profilu do dorazové lišty. Do centrovacího otvoru
na dorazové liště zapadne centrovací kolík „vpředu“ podávacího modulu X. Současně zapadne
uzamykací západka stolu na součástky na blokovací kladce podávacího modulu. Centrovací kolík
„vzadu“ na horní straně podávacího modulu zapadne do výřezu v centrovací liště.
3
Obr. 3.9 - 5 Stůl na součástky, pohled na zadní stranu
(1) Vodítko
(2) Vodící profil (profil Ω)
(3) Centrovací lišta k zachycení zadního centrovacího kolíku podávacího modulu X
(4) Dorazová lišta
(5) Centrovací otvory
(6) Jazýček ke spínání bezpečnostního spínače obvodu NOUZOVÉHO ZASTAVENÍ
(7) Blokování
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.9 Vozík na součástky SIPLACE SX1/SX2 Od verze softwaru SR.710.0 Vydání 12/2016
164
3

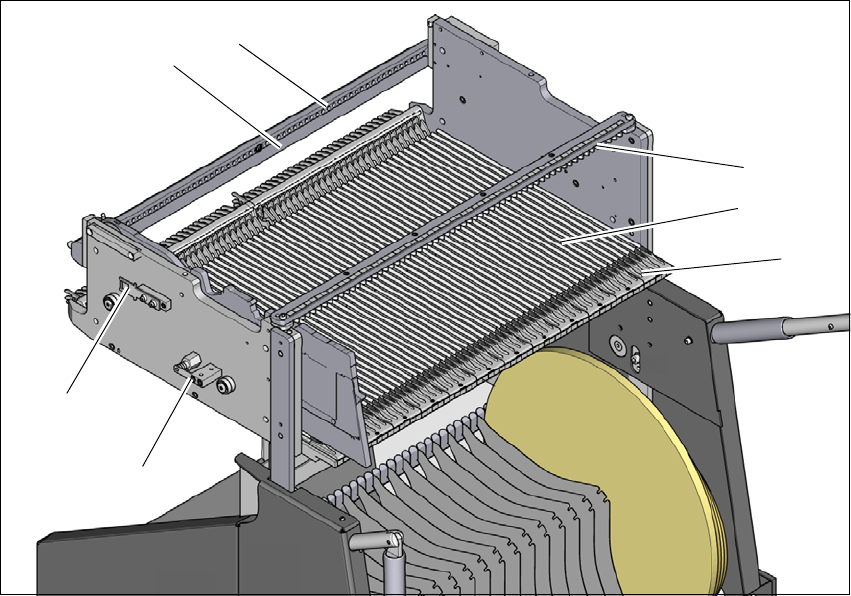

Obr. 3.9 - 6 Stůl na součástky, pohled na přední stranu
(1) Západky
(2) Středící čep na stolu součástek
(3) Středící otvor na stolu součástek
(1)
(2)
(3)
