4 Instalace a uvedení do provozu Provozní návod SIPLAC E SX1/SX2 4.1 P ř eprava a konfigurace p ř i dodání Od verze softwaru SR.710.0 Vydání 12/2016 170 4.1.1.2 Hmotnost expedovaného automatu Následující t abulka obsahuj…
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.1 Přeprava a konfigurace při dodání
169
4 Instalace a uvedení do provozu
4.1 Přeprava a konfigurace při dodání
4.1.1 Přepravní balení
V Evropě dodáváme automat a vozíky na součástky na dvou dřevěných paletách, zabalené v
plastových fóliích. V ostatních státech mimo Evropu dodáváme automat a vozíky na součástky v
transportních bednách ze dřeva.
4.1.1.1 Rozměry přepravního balení
Rozměry palet a dřevěných beden jsou uvedeny v následující tabulce:
4

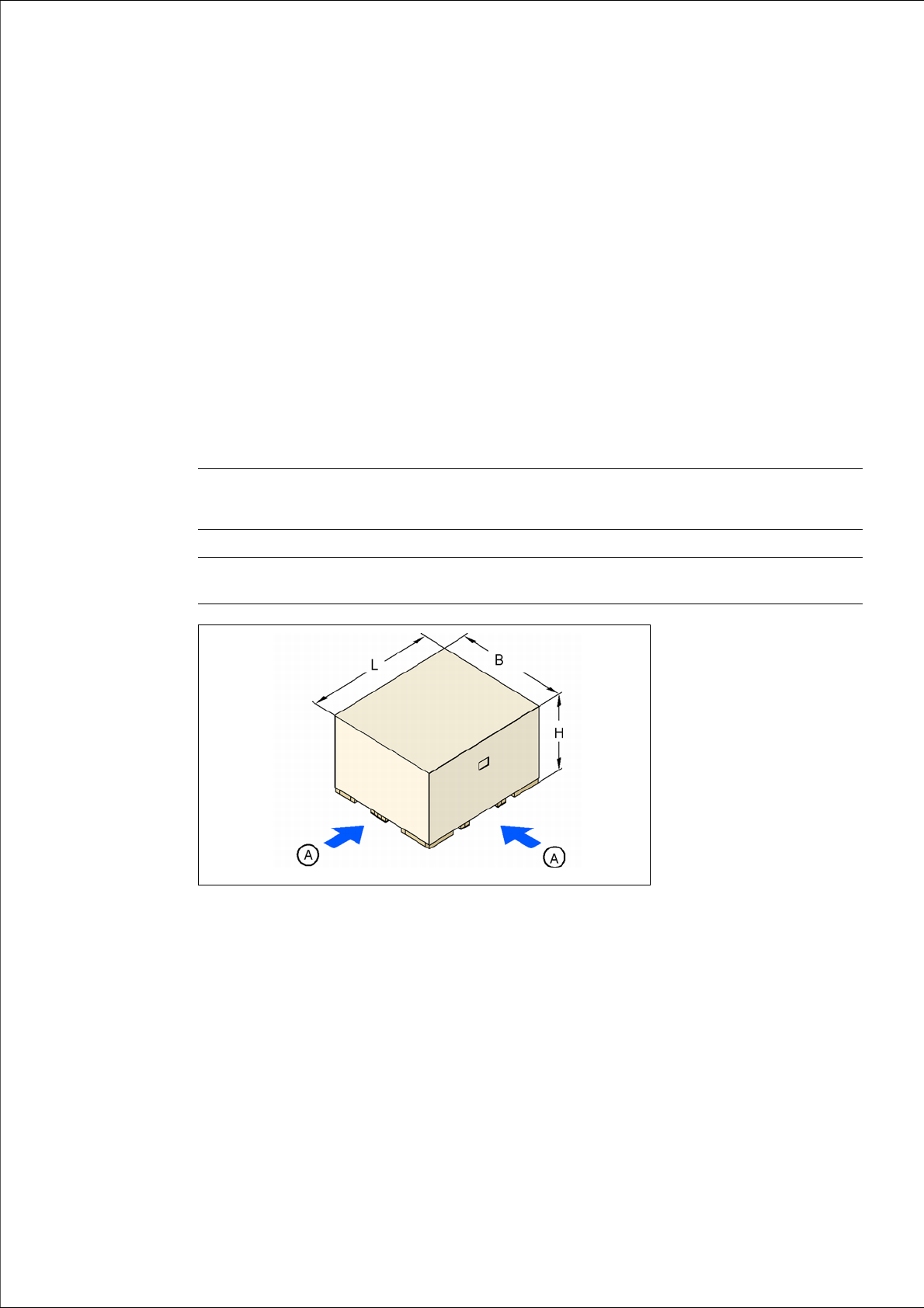

Obr. 4.1 - 1 Transportní bedna - rozměry v milimetrech
(A) Místa pro zasunutí vidlice vysokozdvižného vozíku
Automat (D x Š x V) Vozík na součástky 60 (D
x Š x V)
Vozík na součástky 30 (D
x Š x V)
Paleta 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Dřevěná
bedna
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.1 Přeprava a konfigurace při dodání Od verze softwaru SR.710.0 Vydání 12/2016
170
4.1.1.2 Hmotnost expedovaného automatu
Následující tabulka obsahuje hmotnosti automatů připravených k expedici včetně obalu.
4
4.1.2 Kontrola dodávky
Nechte automaty uložené v obalu do té doby, než se jejich teplota vyrovná s okolím. Jinak
hrozí nebezpečí kondenzace.
Zkontrolujte případné poškození dodávky.
Zkontroluje snímače otřesu na transportní bedně.
Vybalte automaty a příslušenství a zkontrolujte úplnost dodávky (referenční dodací list).
Zadokumentujte výsledek ve zprávě z instalace/ přejímacím protokolu.
4.1.3 Konfigurace při dodání
Při dodávce je automat konfigurován následujícím způsobem:
– Transportní stopa jednoduchého transportu je nastavena na šířku 210 mm. Při dvojitém
transportu má transportní stopa 1 šířku 100 mm a transportní stopa 2 šířku 210 mm. Toto na-
stavení šířky má význam při přesném seřizování automatu.
–Obě klávesnice jsou odpojené.
– Plechové police na klávesnice jsou sundané.
– Oba monitory jsou demontované.
–Obě signalizační světla jsou demontovaná.
– Všechny portálové osy jsou zajištěny pomocí transportních pojistek.
Automat Transport po Evropě Transport do zámoří
SX1/SX2 2 500 kg 2 800 kg
Vozík na součást-
ky
230 kg 350 kg
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.1 Přeprava a konfigurace při dodání
171
4
Obr. 4.1 - 2 Konfigurace SIPLACE SX1/SX2 při dodání
(1) Kontrolky hlášení (obě demontované)
(2) Monitory (oba demontované)
(3) Klávesnice s plechovou policí (obě demontované)
(1)
(3)
(2)
(1)
(3)
(2)
