4 Instalace a uvedení do provozu Provozní návod SIPLAC E SX1/SX2 4.2 Infrastruktura na míst ě instalace Od verze softwaru SR.710.0 Vydání 12/2016 176 4.2 Infrastruktura na míst ě inst alace 4 4.2.1 Doporu č ené vlastnost…
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.1 Přeprava a konfigurace při dodání
175
4
Obr. 4.1 - 3 Dosedací plochy - vidlice rovnoběžná se směrem transportu desek
(1) Dosedací plocha pro vidlici vysokozdvižného vozíku
4.1.5.4 Na co je třeba při transportu důsledně dbát
4
(1)
VÝSTRAHA
Nebezpečí poškození!
Taháním po zemi nebo nárazy se mohou poškodit závity pro nohy, které jsou v rámu au-
tomatu.
Při přepravě bezpodmínečně dbejte na to, aby všechny nohy stroje byly volně zved-
nuté nad zem.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.2 Infrastruktura na místě instalace Od verze softwaru SR.710.0 Vydání 12/2016
176
4.2 Infrastruktura na místě instalace
4
4.2.1 Doporučené vlastnosti podkladu
Podlaha pod automatem musí být pevná a rovná, protože působením dynamických sil může bě-
hem provozu automatu dojít k vibracím na místě instalace. Velikost vibrací závisí na konstrukci
podloží podlahy. Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených průmys-
lových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento zá-
klad v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo z
betonu.
4.2.1.1 Maximální rovnost podlahy
Podklad automatu smí mít sklon maximálně 0,6 %. To odpovídá rozdílu 5 mm (ve směru osy Y) a
rozdílu 4 mm (ve směru osy X) na vzdálenost 800 mm
(např. šířka stolu na součástky).
4.2.1.2 Hmotnost stroje a plošné zatížení
Hodnoty hmotnosti stroje a plošné zařízení jsou uvedené v části 3.3.1 na straně 99.
UPOZORNĚNÍ
Dodržujte také pokyny uvedené v dokumentu "Netz- und Druckluftkonfiguration für SMD-
Anlagen" (Konfigurace sítě a stlačeného vzduchu pro osazovací zařízení SMD; německy
+ anglicky, č. výrobku 00197548-xx), který dostanete při dodání automatu SIPLACE.
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.2 Infrastruktura na místě instalace
177
4.2.2 Napájení stlačeným vzduchem
4

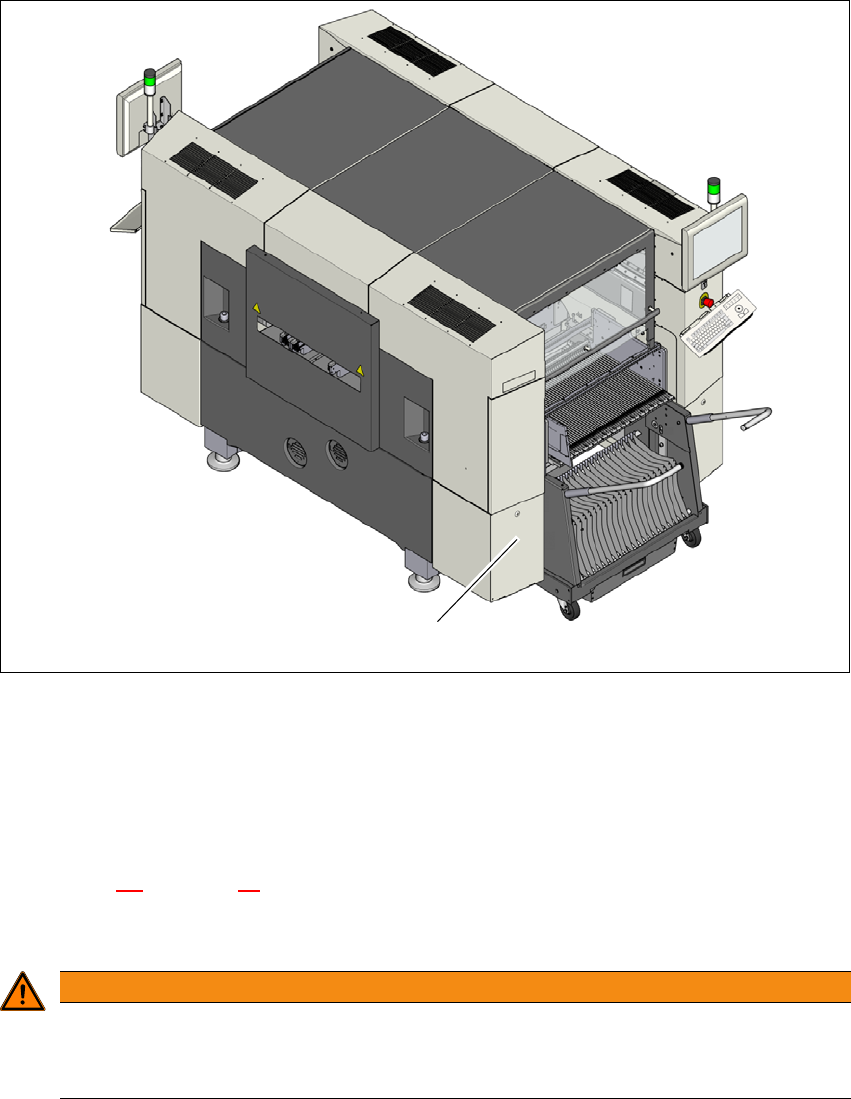

Obr. 4.2 - 1 Poloha přívodu stlačeného vzduchu v automatech
(1) Montážní poloha přívodu stlačeného vzduchu
4.2.2.1 Kontrola napájení stlačeným vzduchem
Zkontrolujte, jestli napájení stlačeným vzduchem odpovídá předepsané specifikaci stroje (viz ta-
bulku v části 3.2
na straně 96).
Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
4
(1)
VÝSTRAHA
Nebezpečí úrazu!
U pneumatických potrubí, která jsou pod tlakem, hrozí úraz!
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
