Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu Od verze softwaru SR.710.0 V ydání 12/2016 4.2 Infrastruktura na míst ě instalace 179 4.2.3 Sí ť ové napájení 4 Obr . 4.2 - 3 Poloha napájení proudem v auto…
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.2 Infrastruktura na místě instalace Od verze softwaru SR.710.0 Vydání 12/2016
178
4.2.2.2 Přípojka stlačeného vzduchu na automatu
4

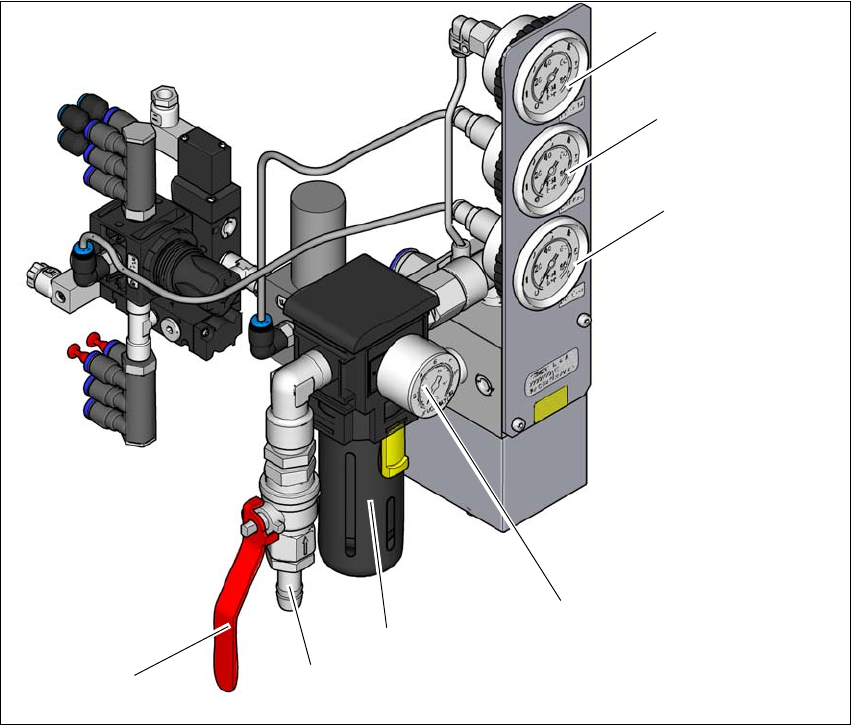

Obr. 4.2 - 2 Jednotka stlačeného vzduchu na automatu
Legenda k obr. 4.2 - 2
(1) Manometr pro napájecí tlak portálů 1 a 2
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(2) Tlakoměr pro napájecí tlak součástí stroje
Požadovaný tlak: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr pro napájecí tlak podávacích modulů Bulkcase
Požadovaný tlak: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (rozmezí ukazatele: 0 - 0,6 MPa, 0 - 6 bar)
(4) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0,5–1,0 MPa, 5–10 bar (rozmezí ukazatele: 0–1,0 MPa, 0–10 bar)
(5) Filtr stlačeného vzduchu
(6) Přípojka stlačeného vzduchu
(7) Uzavírací kohout v poloze otevřeno (AUF)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.2 Infrastruktura na místě instalace
179
4.2.3 Síťové napájení
4

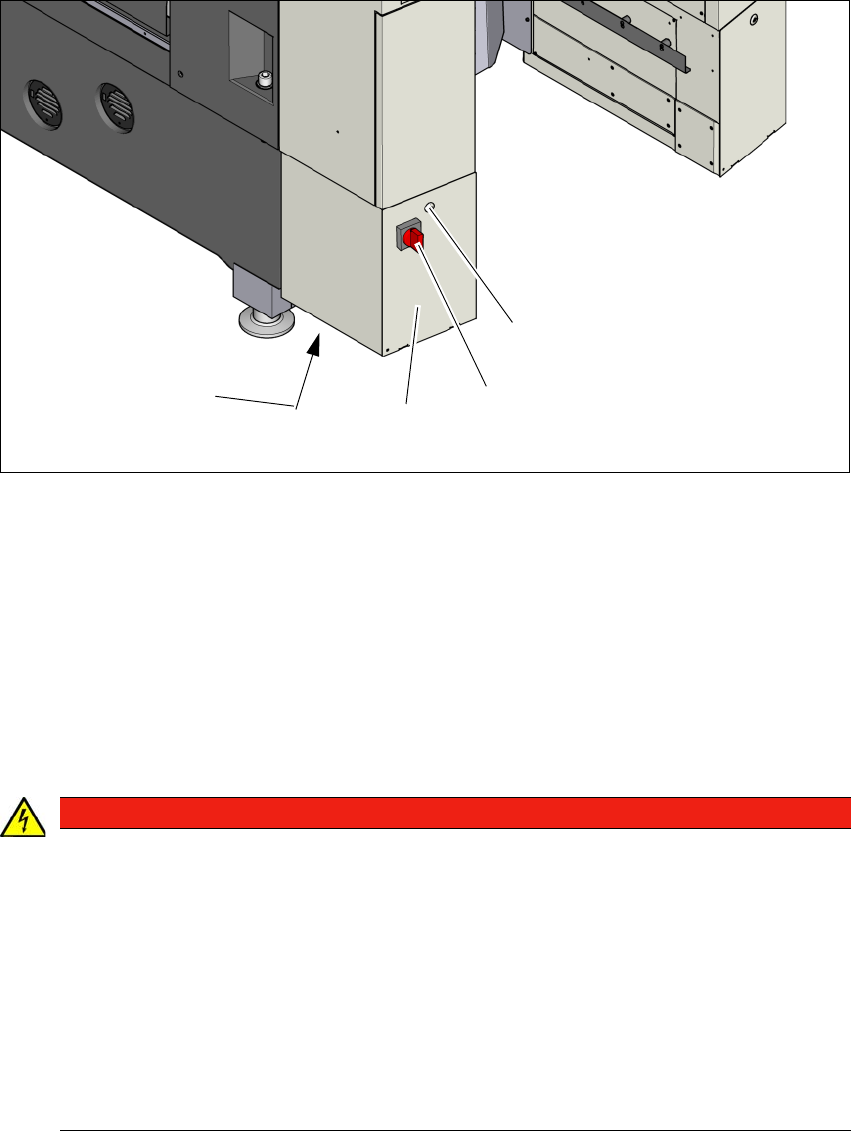

Obr. 4.2 - 3 Poloha napájení proudem v automatech
(1) Boční kryt
(2) Blokování
(3) Hlavní vypínač s pojistkou proti opakovanému zapnutí
(4) Napájení proudem za ochranným krytem
(5) Napájecí kabel
4.2.3.1 Upozornění na nebezpečí
4
(1)
(2)
(3)
(4)
NEBEZPEČÍ
Nebezpečí ohrožení elektrickým napětím!
Automat je napájen 3 x 360 V~ až 3 x 480 V ± 10 %, 50/60 Hz nebo volitelně 3 x 200 V~
až 3 x 240 V~ ± 10 %; síťovým napětím 50/60 Hz. Části tohoto zařízení vedou proto životu
nebezpečné napětí i při vypnutém hlavním vypínači.
Při neodborném zacházení s tímto automatem může dojít k usmrcení, vážným úrazům
nebo značným věcným škodám.
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Kryty zásuvného napáječe smí otvírat pouze vyškolený a kvalifikovaný personál.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.2 Infrastruktura na místě instalace Od verze softwaru SR.710.0 Vydání 12/2016
180
4.2.3.2 Kontrola síťového napájení
Zkontrolujte, zdali síťové napájení odpovídá předepsané specifikaci stroje (viz tabulku v části 3.2
na straně 96
).
4
4.2.3.3 Síťový napájecí kabel - specifikace
Pro napájecí kabel automatu platí následující specifikace:
– Kabel 5 x 4 mm² 5 x 25 A s konektorem CEKON (3 x 360 V~ až 3 x 480 V~)
– Kabel 5 x 4 mm² 3 x 16 A (3 x 200 V~ až 3 x 240 V)
Barevné značení žil kabelu závisí na zemi provozovatele zařízení.
4
4
UPOZORNĚNÍ
Špičkové zátěže elektrického napájení
Technicky vzato se v elektrickém napájení vyskytují špičkové zátěže.
Vyjasněte prosím síťovou impedanci s Vaším dodavatelem elektrické energie.
VÝSTRAHA
Průměr a délka síťového připojovacího kabelu
Průměr a délka síťového připojovacího kabelu ovlivňují Short-Circuit-Current-Rating (SC-
CR) stroje.
Při výměně síťového kabelu nesmíte zvětšovat průměr vodiče ani délku vedení.
VÝSTRAHA
Jednoznačné označení elektrických kabelů!
Elektrické kabely ke každému automatu a nainstalovaným volitelným zařízením (např.
WPC5/WPC6) musí být jednoznačně označené a spolehlivě přiřaditelné.
Platí předpisy země, kde je automat provozován.
