Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu Od verze softwaru SR.710.0 V ydání 12/2016 4.3 Instalace automatu 195 4.3.7.2 Vzdálenosti noh stroje dvojitého transportu de sek 4 Obr . 4.3 - 6 Vzdálenosti…
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.3 Instalace automatu Od verze softwaru SR.710.0 Vydání 12/2016
194
4.3.7 Vzdálenosti noh stroje od pevných bočnic transportu desek
4.3.7.1 Rozteče noh stroje jednoduchého transportu desek
4

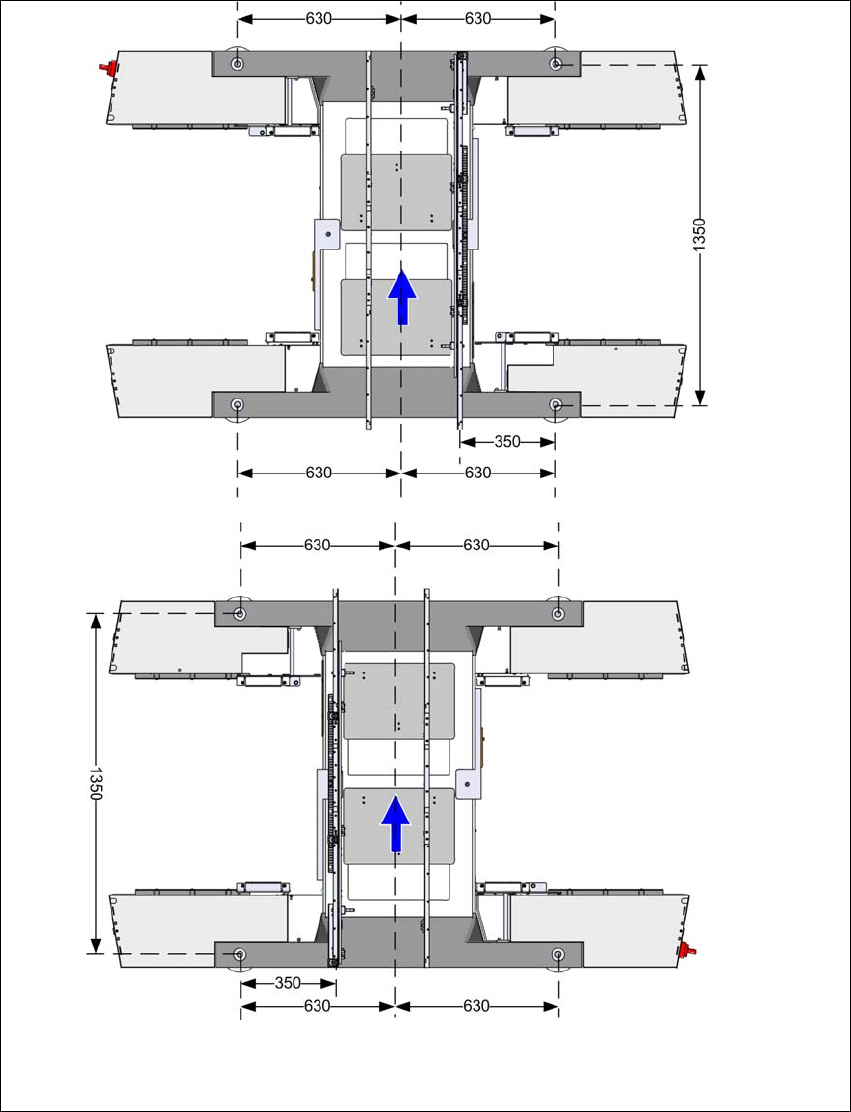

Obr. 4.3 - 5 Vzdálenosti noh stroje jednoduchého transportu desek v milimetrech
Pevná bočnice transportu v
krajní poloze vpravo
a
Pevná bočnice trans-
portu v krajní
poloze vlevo
a
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.3 Instalace automatu
195
4.3.7.2 Vzdálenosti noh stroje dvojitého transportu desek
4
Obr. 4.3 - 6 Vzdálenosti noh stroje dvojitého transportu desek v milimetrech
Pevná bočnice trans-
portu v krajní
poloze vlevo
a
Pevná bočnice transportu v krajní
poloze vpravo
a
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.3 Instalace automatu Od verze softwaru SR.710.0 Vydání 12/2016
196
4.3.7.3 Rozteče noh stroje automatu a WPC5/WPC6
4
Obr. 4.3 - 7 Rozteče noh stroje automatu a WPC5/WPC6 v milimetrech
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
