4 Instalace a uvedení do provozu Provozní návod SIPLAC E SX1/SX2 4.3 Instalace automatu Od verze softwaru SR.710.0 Vydání 12/2016 196 4.3.7.3 Rozte č e noh stroje automatu a WPC5/WPC6 4 Obr . 4.3 - 7 Rozte č e noh stroje…
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.3 Instalace automatu
195
4.3.7.2 Vzdálenosti noh stroje dvojitého transportu desek
4

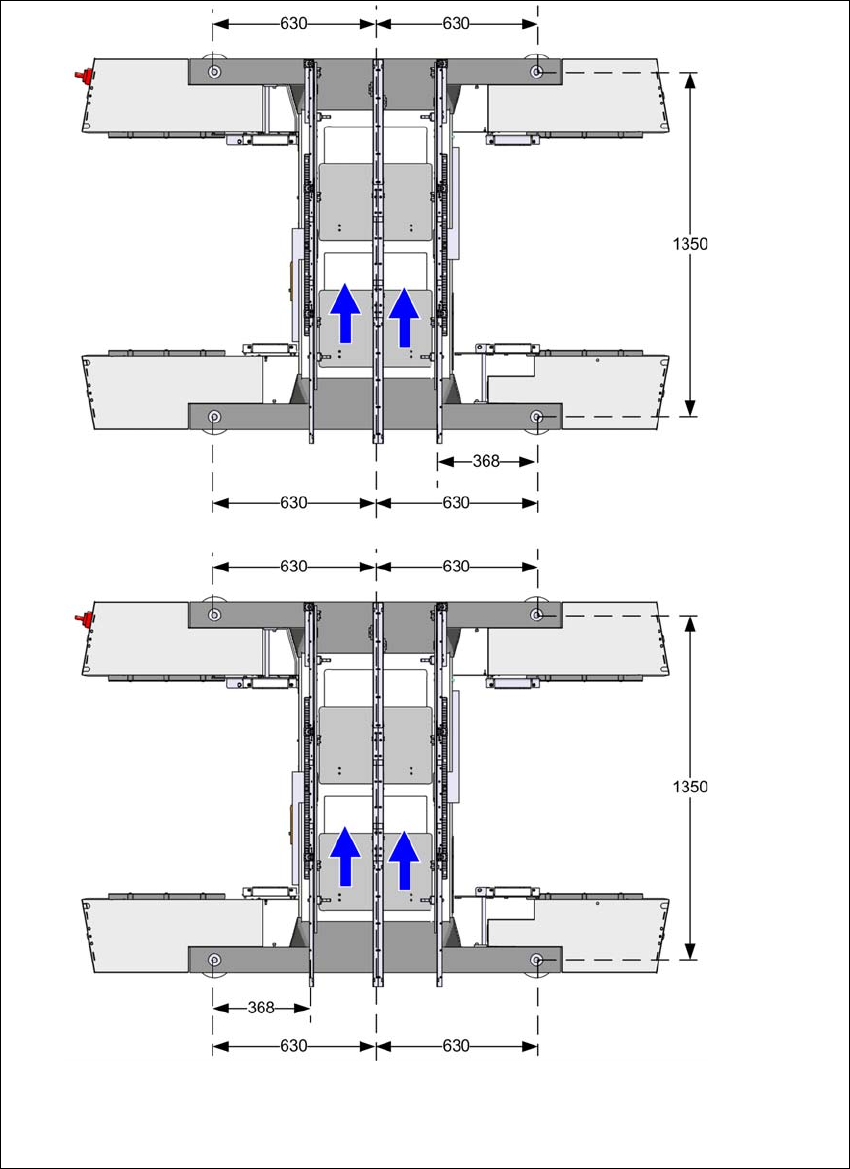

Obr. 4.3 - 6 Vzdálenosti noh stroje dvojitého transportu desek v milimetrech
Pevná bočnice trans-
portu v krajní
poloze vlevo
a
Pevná bočnice transportu v krajní
poloze vpravo
a
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.3 Instalace automatu Od verze softwaru SR.710.0 Vydání 12/2016
196
4.3.7.3 Rozteče noh stroje automatu a WPC5/WPC6
4

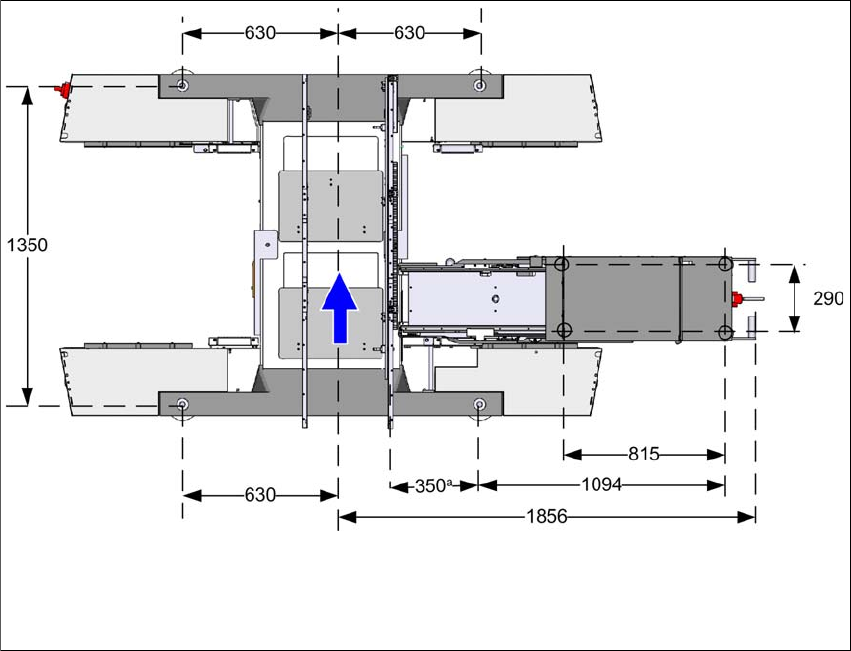

Obr. 4.3 - 7 Rozteče noh stroje automatu a WPC5/WPC6 v milimetrech
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.3 Instalace automatu
197
4.3.8 Integrace automatu do výrobní linky
Dodržujte všechny všeobecné výstražné pokyny uvedené v části 4.3.1 na straně 185.
Dodržujte všechny všeobecné výstražné pokyny, uvedené v části 4.3.2 na straně 186.
Nástroje a pomocné prostředky jsou uvedené v části 4.3.5 na straně 189.
4.3.8.1 Vyrovnání a seřízení automatu v lince
Automat zdvihněte vysokozdvižným vozíkem, aby nohy stroje nebyly zatížené.
Zjistěte transportní výšku obvodové desky automatu ve výrobní lince a výšku přibližně na-
stavte pomocí šestihranného šroubu k nastavení výšky.
Popř. namontujte nohy stroje pro příslušnou transportní výšku obvodové desky (viz 4.3.6 na
straně 190).
Umístěte automat pomocí vysokozdvižného vozíku na volné místo ve výrobní lince.
Při tom dbejte na zarovnání transportů desek a zkontrolujte vzdálenost od předchozího auto-
matu.
4
4
Automat vyrovnejte pomocí vodováhy ve směru X a Y (viz 4.3.9 na straně 198).
Transporty obvodových desek vyrovnejte pomocí dlouhých pomocných desek. Při tom umís-
těte automat do konečné pozice. Dlouhou pomocnou desku musí jít snadno a bez zaseká-
vání prostrčit transportem obvodových desek až k sousednímu stroji.
Pomocí vodováhy znovu zkontrolujte směr X a Y a popřípadě opravte nastavení výšky noh
stroje.
Upevňovacím šroubem utáhněte nohy stroje na otočný moment o 130 Nm.
Poklepejte nohy kladivem a zkontrolujte jejich nosnost.
Pomocí vodováhy stroje znovu zkontrolujte směr X a Y.
VÝSTRAHA
Nebezpečí poškození!
Jednostranný rychlý náraz nohou stroje na podlahu vede k deformacím upevnění nohou
stroje.
Automat pomalu spouštějte.
Druhá osoba musí kontrolovat, aby všechny nohy stroje dosedly na podlahu sou-
časně.
