Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu Od verze softwaru SR.710.0 V ydání 12/2016 4.3 Instalace automatu 199 Na automatu pr ove ď te se ř ízení v následujícím po ř adí: (1) V yrovnání automatu …
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.3 Instalace automatu Od verze softwaru SR.710.0 Vydání 12/2016
198
4.3.9 Vyrovnání automatu pomocí vodováhy stroje
4

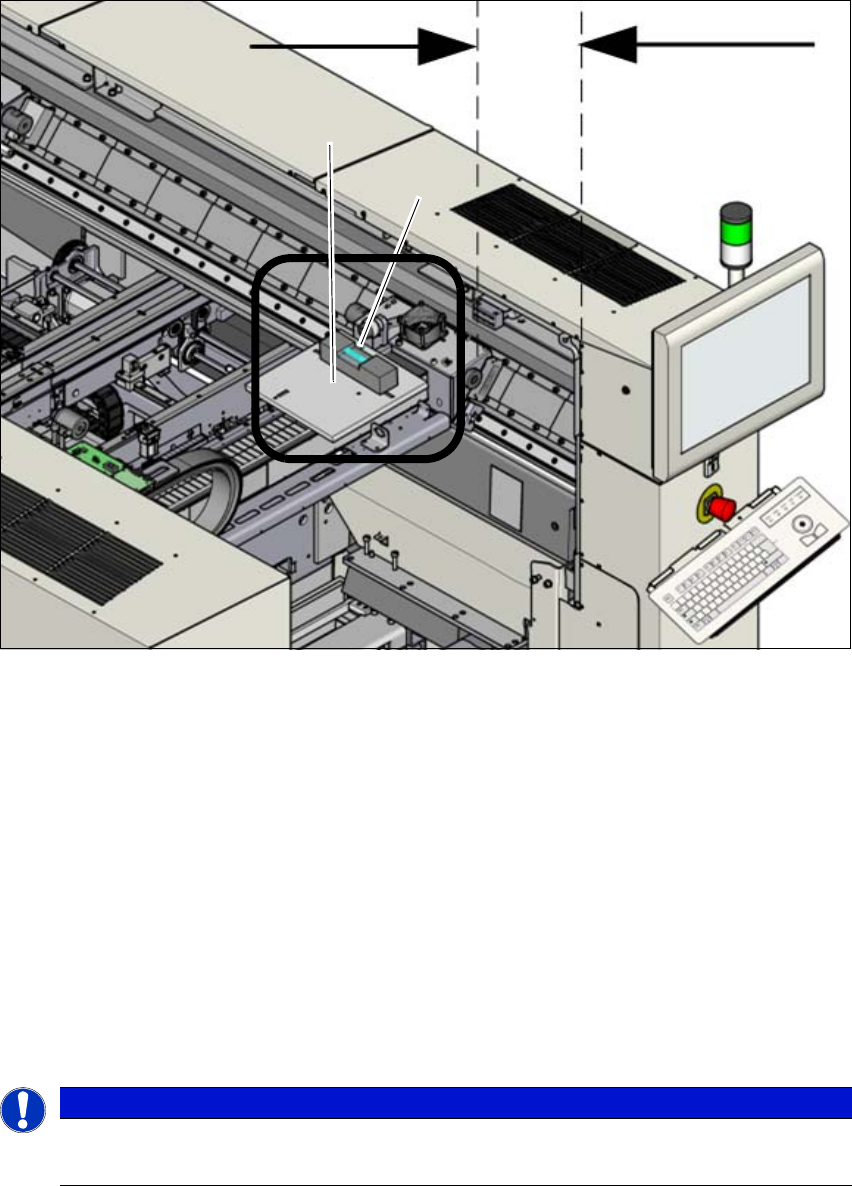

Obr. 4.3 - 8 Seřízení automatu ve směru X a Y - způsob měření
Měření probíhá na portálu 1.
Portál zasuňte ve směru Y směrem dovnitř. Vzdálenost obou dorazů musí být asi 300 mm
(nebo asi 4-5 červených bodů na lineárním vedení).
Dosedací desku (1) umístěte na portál tak, aby 3 dosedací kolíky dosedaly na volné plochy
mezi pojezdovou plochou a magnety. Dbejte na to, aby 3 dosedací čepy dosedaly rovno-
měrně.
Vodováhu (s přesností měření o 0,02 mm) položte na dosedací desku a proveďte měření na
3 místech.
– Vyrovnání osy Y na straně pohyblivých ložisek a straně pevných ložisek.
– Vyrovnání osy X uprostřed portálu X. Držák hlavy musí být uprostřed portálu X.
4
4
UPOZORNĚNÍ
Zajištění přesnosti vodováhy stroje při otáčení
Vodováhu stroje stavte na dosedací desku ve směru os X a Y vždy stejně.
300 mm
(1)
(
2)
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.3 Instalace automatu
199
Na automatu proveďte seřízení v následujícím pořadí:
(1) Vyrovnání automatu ve směru Y na straně pevných a pohyblivých ložisek. Tolerance měření
je 0,10 mm.
(2) Vyrovnání automatu ve směru X ve středu portálu. Tolerance měření je 0,10 mm.
(3) Zkontrolujte nosnost 4 noh stroje. Všechny 4 nohy stroje musí dosedat na podlahu a musí být
rovnoměrně zatížené.
(4) Upevňovacím šroubem utáhněte nohy stroje na otočný moment o 130 Nm.
(5) Poklepejte nohy kladivem a zkontrolujte jejich nosnost.
(6) Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí vodováhy stroje.
4

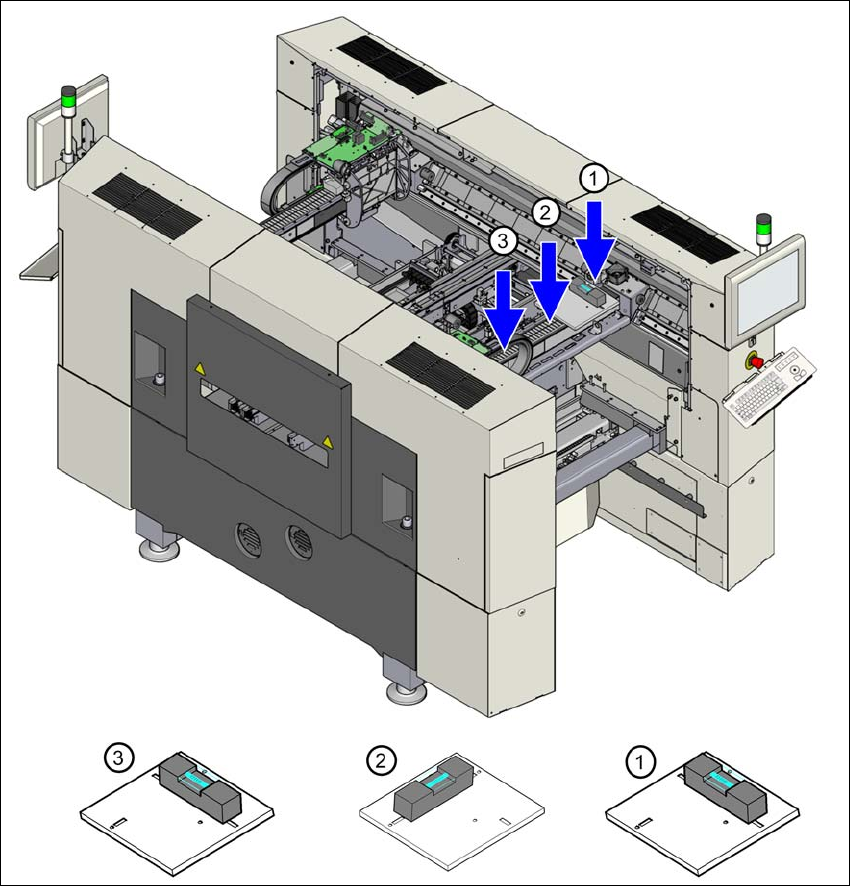

Obr. 4.3 - 9 Body měření na automatu
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.3 Instalace automatu Od verze softwaru SR.710.0 Vydání 12/2016
200
4.3.9.1 Vyrovnání automatu pomocí transportního systému se vzduchovými vaky
Čtyři vzduchové vaky transportního systému vložte pod dosedací body na rámu stroje.
Nadzvedněte automat a vyrovnejte ho s výrobní linkou.
Zkontrolujte vzdálenost k transportním systémům desek sousedních automatů. Vzdálenost
by měla být 1 až 3 mm.
Automat pomalu spusťte.
4

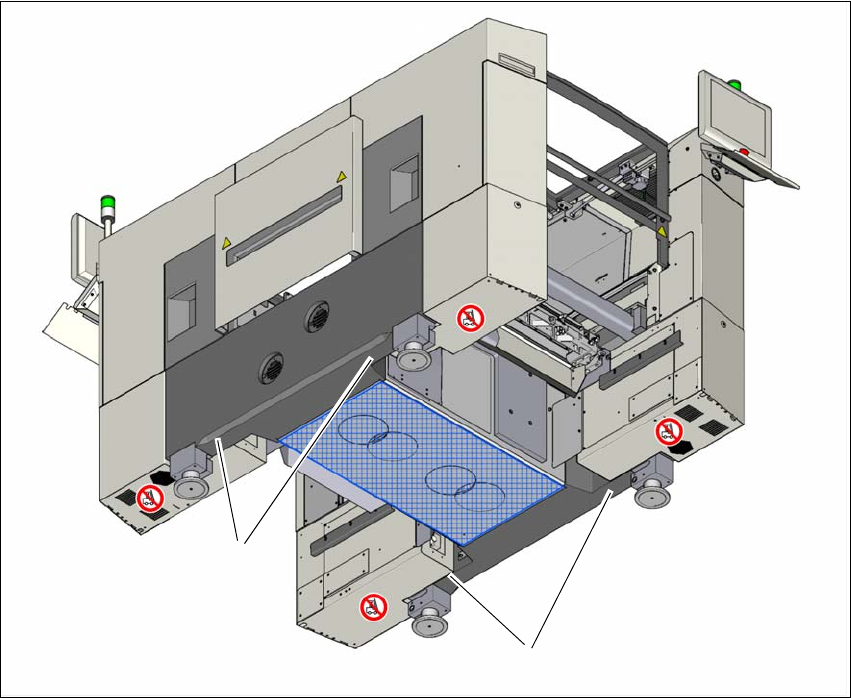

Obr. 4.3 - 10 Pozice uložení systému transportu na vzduchových vacích
(1) 4 dosedací body pro systém transportu na vzduchových vacích
(1)
(1)
