Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu Od verze softwaru SR.710.0 Vydání 12/2016 4.4 P ř izp ů sobení vozíku na sou č ástky podle trans portní výšky desek 203 4.4.1 Výstražná upozorn ě ní 4 4.4.2…
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.4 Přizpůsobení vozíku na součástky podle transportní výšky desek Od verze softwaru SR.710.0 Vydání 12/2016
202
4.4 Přizpůsobení vozíku na součástky podle transportní
výšky desek
Vozík na součástky lze nastavit snadno v několika krocích nastavit na následující transportní
výšky desek:
900 mm 4
930 mm (standardní výška) 4
950 mm (výška SMEMA) 4
4
Obr. 4.4 - 1 Vozík na součástky 60
(1) Otvory pro transportní výšky obvodových desek 900, 930 a 950 mm.
(2) Stůl na součástky
(3) Otvory M8 pro připevnění montážní pomůcky
(1)
(2)
(3)
(3)
Provozní návod SIPLACE SX1/SX2 4 Instalace a uvedení do provozu
Od verze softwaru SR.710.0 Vydání 12/2016 4.4 Přizpůsobení vozíku na součástky podle transportní výšky desek
203
4.4.1 Výstražná upozornění
4
4.4.2 Nástroje a pomocné prostředky
Pro výškové nastavení vozíku součástek potřebujete následující nástroje a pomocné prostředky:
– Montážní pomůcka (č. výrobku 03015976-xx)
– Zvedací přípravek pro zvedání stolu vozíků součástek, nosnost minimálně 80 kg
4.4.3 Změna výšky vozíku na součástky
4
Montážní pomůcku upevněte pomocí dvou šroubů s vnitřním šestihranem M8 x 50 na stůl na
součástky. K dispozici jsou dva různé otvory - pro stůl na součástky 60 a pro stůl na součástky
30.
Háky závěsného zařízení zavěste do oka.
Povolte upevňovací šrouby a stůl na součástky zdvihněte do požadované polohy.
Namontujte upevňovací šrouby a utáhněte je.
VÝSTRAHA
Nastavení výšky vozíků na součástky certifikovanými pracovníky!
Výšku vozíku na součástky smí nastavit pouze techničtí spolupracovníci společnosti ASM
nebo osoby s příslušnou certifikací.
Přitom dbejte platných bezpečnostních předpisů.
Když chcete nastavit výšku stolu na součástky, sundejte z něho všechny podávací
moduly.
VÝSTRAHA
Nebezpečí poškození!
Při nazvedávání a spouštění stolu na součástky může dojít k deformacím.
Sundejte všechny podávací moduly ze stolu na součástky.
Na stůl na součástky namontujte pro seřízení výšky montážní pomůcku.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2
4.5 Přizpůsobení kanálu na prázdné pásy podle výšky součástek Od verze softwaru SR.710.0 Vydání 12/2016
204
4.5 Přizpůsobení kanálu na prázdné pásy podle výšky
součástek

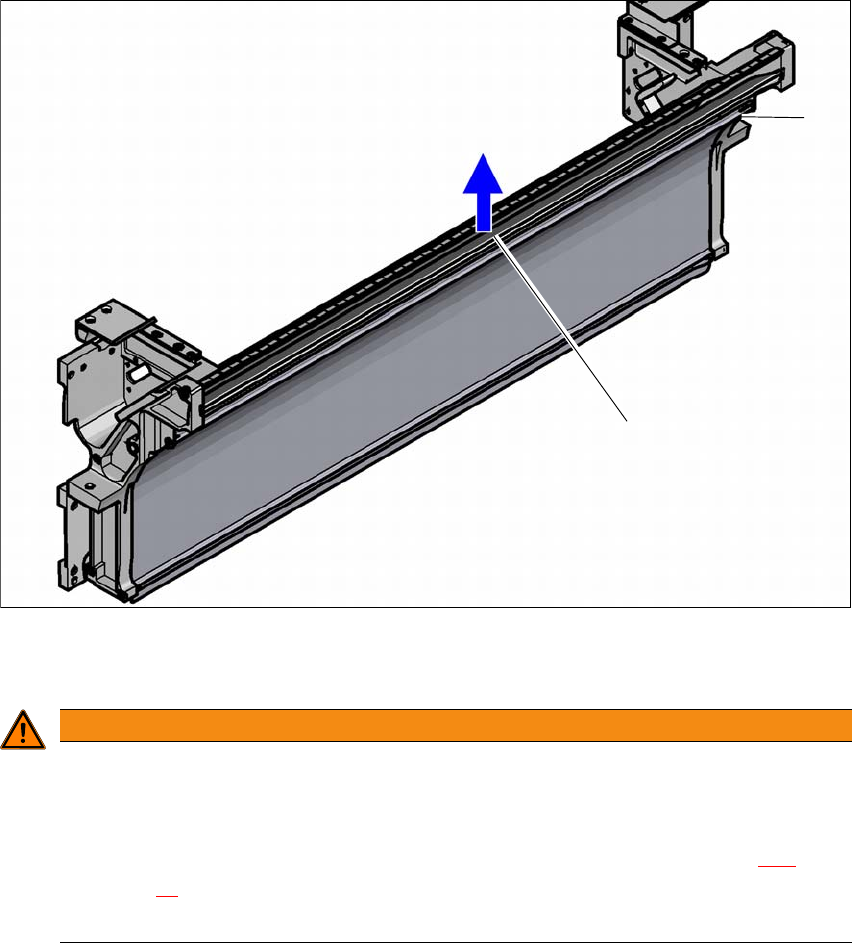

Při použití podávacích modulů, které zpracovávají pásy s výškou kapes > 12 mm, je nutné odstra-
nit dělicí plech (1).
4
(1) Dělící plech pro pásy > 12 mm, vyndávací
(2) Upevňovací šrouby
4
Povolte upevňovací šrouby.
Vytáhněte dělicí plech.
VÝSTRAHA
Odstranění dělicího plechu!
Pro demontáž dělícího plechu vypněte automat hlavním vypínačem.
Oddělte automat od elektrické sítě a od napájení tlakovým vzduchem.
Automat zajistěte proti opětovnému zapnutí tak, jak je uvedeno v této části 2.10 na
straně 88
.
Počkejte tak dlouho až provozní tlak řezacího přístroje klesne na 0 MPa.
(1)
(2)
