Provozní návod SIPLACE SX1/SX2 1 Úvod
Od verze softwaru SR.710.0 Vydání 12/2016 1.2 Popis stroje
21
1.2.5 Používání v rozporu se stanoveným účelem
Při použití neodpovídajícímu stanovenému účelu výrobku se může vyskytnout ohrožení zdraví a
života a může dojít k věcným škodám. Z tohoto důvodu je použití neodpovídající stanovenému
účelu zakázáno. Při používání v rozporu se stanoveným účelem společnost ASM Assembly Sys-
tems GmbH&Co.KG neručí za případné škody ani za bezvadné a správné fungování součástí.
Příklady používání automatu v rozporu se stanoveným účelem:
– provoz osazovacího automatu s vyřazenými nebo odstraněnými bezpečnostními zařízeními,
– osazování součástkami, které neodpovídají přípustné specifikaci,
– používání neschválených podavačů součástek,
– používání neschváleného příslušenství a přídavných modulů,
– obsluha osazovacích automatů nekvalifikovaným personálem,
– provoz osazovacího automatu bez ochrany proti zásahu (makety přívodního modulu), pokud
nejsou všechna stanoviště obsazena podávacími moduly.
– nejednoznačné přiřazení elektrických přívodních kabelů k jednotlivým automatům a nainsta-
lovanému volitelnému vybavení,
–současný pobyt více než jedné osoby na jednom stanovišti vozíku na součástky při doplňo-
vání vybavení,
– vstup osob na plechové kryty a jiné ochranné kryty.
1.2.6 Údaj emisí hluku
1
1.2.7 Důležité pokyny pro likvidaci materiálů nebo dílů stroje s ohledem na životní
prostředí
Pro automaty SIPLACE jsou přednostně používány látky, materiály a díly, které lze snadno rozře-
zat a ekologicky zlikvidovat.
1
Hladina maximálního hluku 75 dB (A)
UPOZORNĚNÍ
Odborná a ekologická likvidace
Za odbornou a životnímu prostředí neohrožující likvidaci zařízení, provozních látek a
spotřebních a opotřebitelných dílů je zodpovědný výhradně provozovatel zařízení.
Dodržujte přitom národní, zákonné podmínky pro likvidaci odpadu a ochranu život-
ního prostředí.
1 Úvod Provozní návod SIPLACE SX1/SX2
1.2 Popis stroje Od verze softwaru SR.710.0 Vydání 12/2016
22
1.2.8 Elektromagnetická kompatibilita (EMC)
Osazovací automaty SIPLACE jsou vyrobeny a vyzkoušeny pro profesionální použití v průmyslo-
vých oblastech. V jiných oblastech nemusí být garantována elektromagnetická kompatibilita s
ohledem na emisi rušících signálů.
1.2.9 Poznámka k originálnímu příslušenství SIPLACE
1
UPOZORNĚNÍ
Používání originálních náhradních dílů a schváleného příslušenství
Používání jiných dílů snižuje bezpečnost a na jeho následky se nevztahuje záruka.
Používejte jen originální náhradní díly a schválené příslušenství od společnosti ASM
Assembly Systems GmbH&Co.KG.
Provozní návod SIPLACE SX1/SX2 1 Úvod
Od verze softwaru SR.710.0 Vydání 12/2016 1.3 Koncepce linky
23
1.3 Koncepce linky
1.3.1 Popis doporučené koncepce linky
Flexibilita, modularita, kompaktnost a vysoká hustota výkonu jsou přednosti koncepce SIPLACE.
Umožňuje individuální konfiguraci výrobní linky ze stejných a odlišných modulů. Pokud se mění
požadavky na výrobu, lze jednotlivé osazovací systémy díky jejich kompaktnosti rychle a bez vel-
kých nákladů nově kombinovat.
1

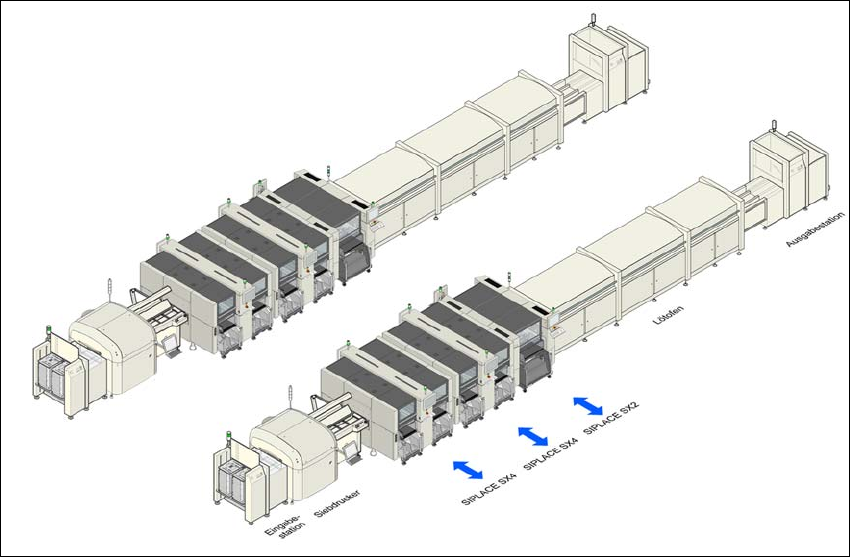

Obr. 1.3 - 1 Koncepce linky (příklad linky SX)
Výrobní řada SIPLACE umožňuje vytvořit vhodný osazovací systém při jakýchkoliv požadavcích
na výrobní výkon.
