5.5.5 Nastavení
V náhledu „Nastavení“ můžete měnit různá uživatelská nastavení, možnosti softwaru a stroje.
Klikněte na liště symbolů na "Nastavení" .

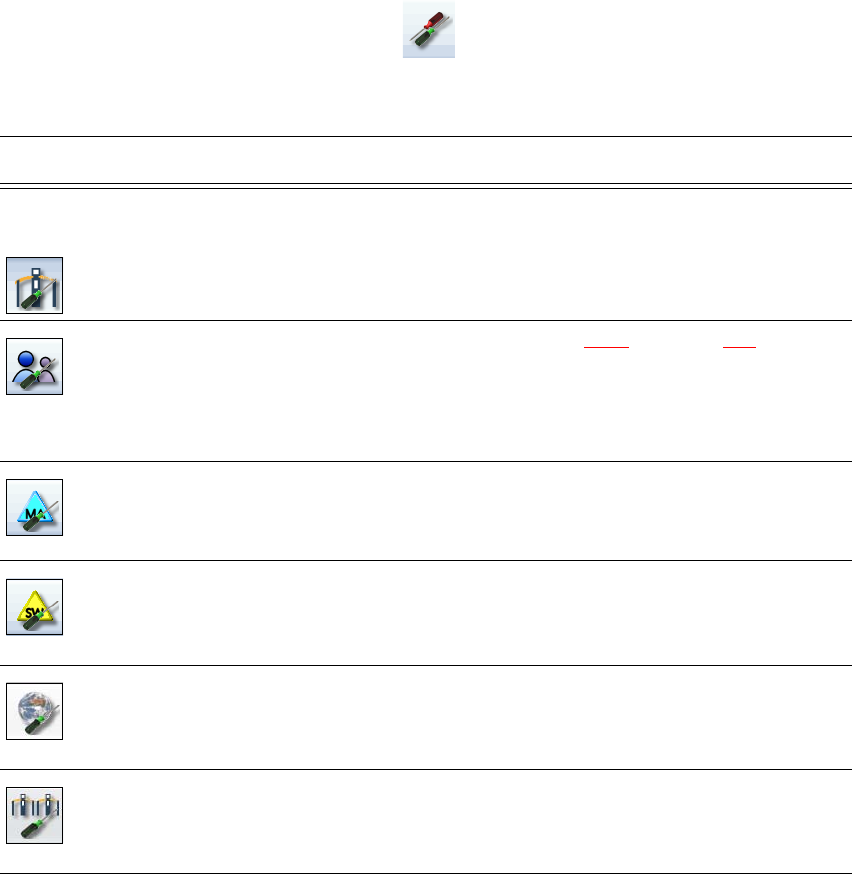

Na pravé straně se zobrazí přídavná lišta symbolů. V následující tabulce jsou krátce popsány
symboly a nastavení.
Symbol Nastavení Popis
Nastavení
stroje
Jen pro úrovně "Rozšířená výroba", "Servis zákazníka" nebo
"Servis SIPLACE".
Nastavení druhu provozu a možností (např. možnosti chodu).
Vypnout stroj.
Přechod na operační systém.
Uživatelská na-
stavení
Nastavení ovládací plochy (viz část 5.3.3
na straně 215).
Nastavení jazyka. Standardně můžete vybrat "Německy" nebo
"Anglicky". Je k dispozici jazykové CD pro instalaci dalších jazyků.
Další možnosti jsou nastavitelné od úrovně ovládání "Rozšířená
výroba" .
Možnosti stroje V úrovni ovládání "Výroba" nelze měnit žádné příslušenství.
Konfigurace příslušenství stroje.
Možnosti softwa-
ru
Jen pro "Servis zákazníka" nebo "Servis SIPLACE".
Zde mohou být aktivovány různé kontrolní funkce.
Přehled připoje-
ných externích
systémů
Zobrazení všech připojených externích systémů (např. OIS, Setup-
Center). Zobrazení stavu připojení a obsazené paměti nebo odpo-
jení připojených systémů.
Okolní stroje Zobrazení okolních strojů.
Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
227
5.5.6 Aplikačně orientované ovládání pomocí barevných značek
V uživatelském rozhraní mohou být ikony, tlačítka a náhledy barevně zvýrazněny. Podle barev-
ného zvýraznění lze hned zjistit, kdy je např. potřebný zásah obsluhy nebo se vyskytly výstrahy.
V softwaru stanice se používají následující barevná zvýraznění:
5
Barva Stav Význam
Červená Alarm Nutný zásah obsluhy.
Jen v náhledu „Podávací modul, součástky a pipety“.
Oranžová Výstraha Vyskytlo se UPOZORNĚNÍ pro obsluhu.
Bezprostřední zásah obsluhy ale není nutný.
Jen v náhledu „Podávací modul, součástky a pipety“.
Zelená zpracování Ikony nebo tlačítka mají kontrolu nad strojem a stav je v
pořádku.
Jen v náhledech „Výroba“, „Podávací modul, součástky a
pipety“, „Deska“, „Kontrola senzorů a funkcí“ a „Servis“.
Zelená blikají-
cí
Čekání na desku Nahrazuje stav "Busy", kdy je stroj připraven k provozu, ale
nevyrábí, protože není k dispozici deska.
Vložte desku.
Jen v náhledu "Výroba".
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.6 Informace k alarmu a online nápověda Od verze softwaru SR.710.0 Vydání 12/2016
228
5.6 Informace k alarmu a online nápověda
Vyskytnou-li se během práce osazovacího automatu alarmy, zobrazí se ve stavovém poli uživa-
telského rozhraní červeně vyznačené hlášení alarmu. Ikona Informace k alarmu je aktivní.
Červeně zvýrazněná tlačítka signalizují, že je nutný zásah obsluhy.
5

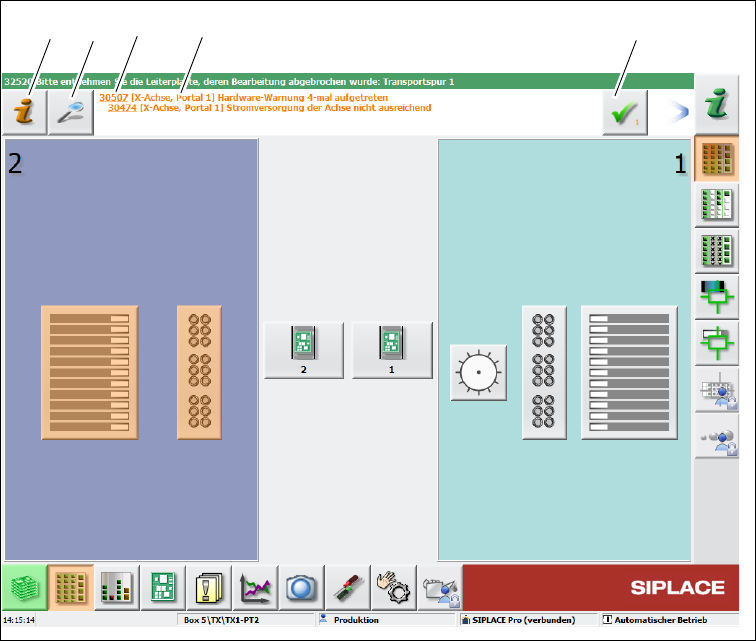

Obr. 5.6 - 1 Náhled s alarmovým hlášením (Příklad)
Legenda k obr. 5.6 - 1
(1) Symbol „Informace k alarmu“: k zobrazení nápovědy k aktuálnímu alarmu
(2) Symbol „Podrobnosti“: k zobrazení podrobných informací (např. zdroj chyb, čas výskytu
(3) Číslo alarmu
(4) Alarmové hlášení: Stručná informace k alarmu
(5) Symbol „Potvrdit alarm“: ke smazání ukazatele alarmu
(1)
(2) (3)
(4)
(5)
