Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
227
5.5.6 Aplikačně orientované ovládání pomocí barevných značek
V uživatelském rozhraní mohou být ikony, tlačítka a náhledy barevně zvýrazněny. Podle barev-
ného zvýraznění lze hned zjistit, kdy je např. potřebný zásah obsluhy nebo se vyskytly výstrahy.
V softwaru stanice se používají následující barevná zvýraznění:
5
Barva Stav Význam
Červená Alarm Nutný zásah obsluhy.
Jen v náhledu „Podávací modul, součástky a pipety“.
Oranžová Výstraha Vyskytlo se UPOZORNĚNÍ pro obsluhu.
Bezprostřední zásah obsluhy ale není nutný.
Jen v náhledu „Podávací modul, součástky a pipety“.
Zelená zpracování Ikony nebo tlačítka mají kontrolu nad strojem a stav je v
pořádku.
Jen v náhledech „Výroba“, „Podávací modul, součástky a
pipety“, „Deska“, „Kontrola senzorů a funkcí“ a „Servis“.
Zelená blikají-
cí
Čekání na desku Nahrazuje stav "Busy", kdy je stroj připraven k provozu, ale
nevyrábí, protože není k dispozici deska.
Vložte desku.
Jen v náhledu "Výroba".
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.6 Informace k alarmu a online nápověda Od verze softwaru SR.710.0 Vydání 12/2016
228
5.6 Informace k alarmu a online nápověda
Vyskytnou-li se během práce osazovacího automatu alarmy, zobrazí se ve stavovém poli uživa-
telského rozhraní červeně vyznačené hlášení alarmu. Ikona Informace k alarmu je aktivní.
Červeně zvýrazněná tlačítka signalizují, že je nutný zásah obsluhy.
5
Obr. 5.6 - 1 Náhled s alarmovým hlášením (Příklad)
Legenda k obr. 5.6 - 1
(1) Symbol „Informace k alarmu“: k zobrazení nápovědy k aktuálnímu alarmu
(2) Symbol „Podrobnosti“: k zobrazení podrobných informací (např. zdroj chyb, čas výskytu
(3) Číslo alarmu
(4) Alarmové hlášení: Stručná informace k alarmu
(5) Symbol „Potvrdit alarm“: ke smazání ukazatele alarmu
(1)
(2) (3)
(4)
(5)
Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.6 Informace k alarmu a online nápověda
229
5.6.1 Zobrazení informací k aktuálnímu alarmu

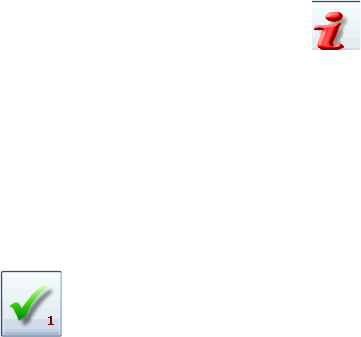

Pro zobrazení informací k aktuálnímu alarmu je třeba spustit kliknutím na symbol systém
nápovědy počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému alarmu, ze kterého byla nápověda spuš-
těna.
Pokud byl alarm odstraněn a odstranění bylo strojem automaticky zjištěno, je alarm automaticky
ze stavového pole vymazán.
Pokud není odstranění automaticky zjištěno, lze alarm manuálně ze stavového pole vymazat.
Pokud to chcete provést, klikněte na symbol . Hlášení alarmu se již ve stavovém poli
nezobrazí.
