Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.9 Provedení kontrolního chodu
241
5
Zkontrolujte barevný ukazatel stavu (pol. 3 na obr. 5.9 - 1 na straně 240).
– Pokud svítí zeleně, je podávací modul připraven k provozu.
– Svítí-li oranžově, je signalizována výstraha. Text výstrahy se zobrazí na displeji LCD (pol.
4 na obr. 5.9 - 1
na straně 240). U modulů SmartFeeder svítí příslušné diody.
– Pokud svítí ukazatel stavu červeně, došlo k chybné funkci. Text výstrahy se zobrazí na
displeji LCD (pol. 3 na obr. 5.9 - 1
na straně 240). U modulů SmartFeeder svítí příslušné
diody.
Přehled stavových hlášení na displeji LCD a ovládacím panelu je v části 5.11
na straně
255
. 5
Přehled indikací svítivými diodami a ukazatelů stavu na ovládacím panelu modulů
SmartFeeder najdete v části 5.11.2
, na straně 256. 5
5
Pokud ukazatel stavu nefunguje, může to mít následující příčiny: 5
– Podávací modul není součástí aktuálního vybavení.
– Podávací modul je vadný.
– Podávací modul je deaktivován (např. v důsledku poklesu tlaku vzduchu).
5.9.2 Připojování pásů ve správný čas
5
5
POZOR
Problémy se stahováním krycí fólie!
Při přetržení krycí fólie může dojít k problémům s jejím stahováním.
Podavačů pásu 8 a 12 mm X mají integrovaný nůž (pol. 2) ke snadnému oddělování krycí
fólie.
UPOZORNĚNÍ
Pozdní připojování pásů
Při pozdním připojování pásů dochází k delším prostojům.
Pásy spojujte včas, aby se podávací moduly nevyprázdnily.
UPOZORNĚNÍ
Předčasné připojování pásů
Při předčasném připojování pásů se může starý pás namotat na novou cívku, takže je pře-
plněná, pás z ní sjede a zasekne se. To vede k chybám při odebírání a delším prostojům.
Pásy připojujte ve vhodný čas, aby se starý ani nový pás nezasekly.
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.9 Provedení kontrolního chodu Od verze softwaru SR.710.0 Vydání 12/2016
242
5.9.3 Kontrola podpěrných kolíků
Zkontrolujte polohu podpěrných kolíků na zvedacím stole
– Dbejte na to, aby podpěrné kolíky nekolidovaly se součástkami na spodní straně desek.
– Dbejte také na to, aby podpěrné kolíky nekolidovaly s bočnicemi transportu desek.
– Ke spolehlivému automatickému umístění podpěrných kolíků doporučujeme použít voli-
telnou funkci Smart Pin Support. Viz část 6.16
, strana 345.
5.9.4 Držák na další roli pásu
5

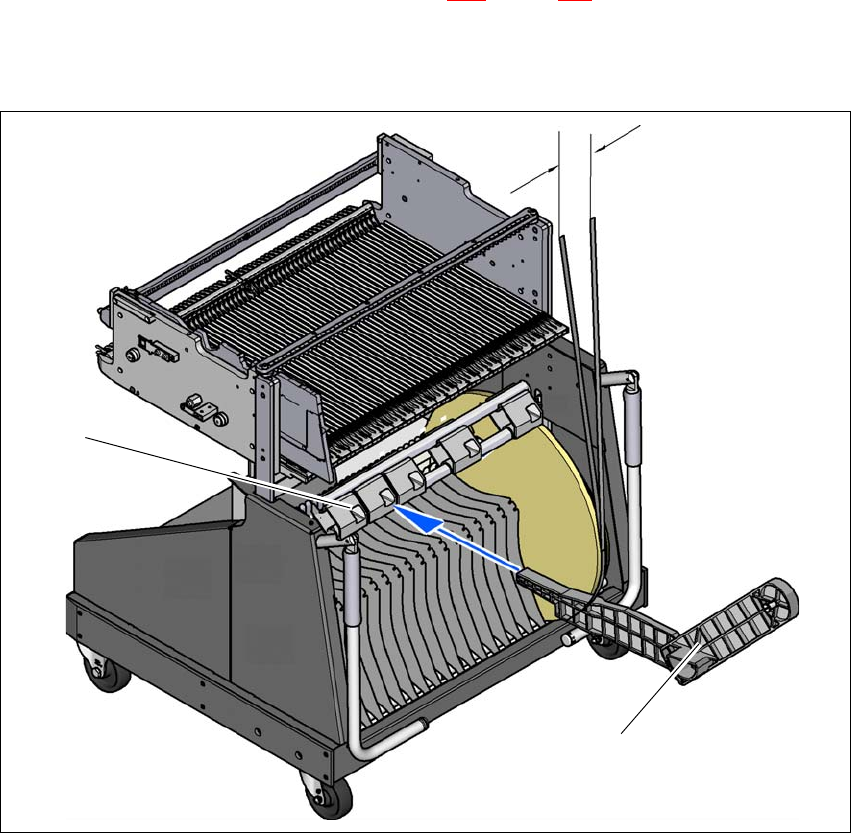

Obr. 5.9 - 2 Držák na další roli pásu
(1) Držák na další roli pásu, č. výrobku 00141217-xx
(2) Upínací přípravek pro držák
5
max. 60 mm
(1)
(2)
Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.9 Provedení kontrolního chodu
243
Podávací moduly řady X mohou bez problémů zpracovávat pásy, pokud nejsou podávací modul
a role pásu vzájemně posunuté do strany více než o 60 mm. Pokud nelze kvůli stanovenému vy-
bavení dodržet maximální přípustné posunutí, doporučujeme použít držák na další roli pásu (pol.
1). Držák stačí zasunout do úchytu (pol. 2) a nastavit ho na vzdálenost menší než maximální pří-
pustné posunutí 60 mm. Vozík součástek má celkem 5 upínacích přípravků. Na každý držák lze
nasadit 2 role pásů, takže lze nad kontejner na pásy umístit až deset cívek průměru 15 " (381
mm).
