Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.9 Provedení kontrolního chodu
243
Podávací moduly řady X mohou bez problémů zpracovávat pásy, pokud nejsou podávací modul
a role pásu vzájemně posunuté do strany více než o 60 mm. Pokud nelze kvůli stanovenému vy-
bavení dodržet maximální přípustné posunutí, doporučujeme použít držák na další roli pásu (pol.
1). Držák stačí zasunout do úchytu (pol. 2) a nastavit ho na vzdálenost menší než maximální pří-
pustné posunutí 60 mm. Vozík součástek má celkem 5 upínacích přípravků. Na každý držák lze
nasadit 2 role pásů, takže lze nad kontejner na pásy umístit až deset cívek průměru 15 " (381
mm).
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.9 Provedení kontrolního chodu Od verze softwaru SR.710.0 Vydání 12/2016
244
5.9.5 Nasazení dělicích plechů do kontejneru na pásy
Dělící plech má různé hrany a lze ho do kontejneru pásů vložit dvěma způsoby. Při použití
zásuvných os směřuje dělící plech svými výřezy pro zásuvné osy nahoru (viz pol. 4 na obr.
5.9 - 3
). Pokud nepoužíváte žádné zásuvné osy, směřuje zaoblená hrana dělícího plechu na-
horu (viz pol. 5 na obr. 5.9 - 3
).
Dělící plech nasaďte podle obr. 5.9 - 3 a berte v úvahu, že nejmenší dělení kontejneru na
pásy je na 2 části. Tak zabráníte závadám v osazování.
Zkontrolujte, zda dělící plechy zaujaly stejnou zacvaknutou polohu na všech třech vodících
lištách. Jinak se dělící plech vzpříčí nebo ohne.
5

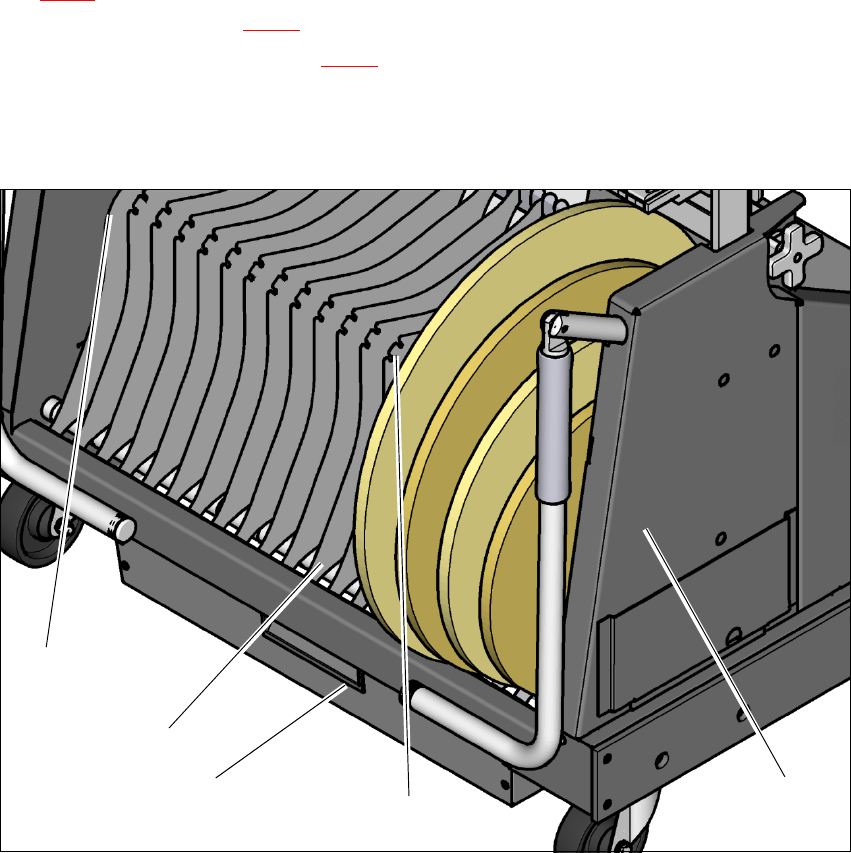

Obr. 5.9 - 3 Dělicí plechy v kontejneru na pásy
(1) Umístění dělicího plechu bez použití zásuvných os
(2) Vodící lišta pro dělící plechy
(3) Nádoba na odpadní pásy
(4) Umístění dělicího plechu při použití zásuvných os
(5) Kontejner na pásy
(1)
(5)
(2)
(3)
(4)
Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.10 Nasazování podávacích modulů
245
5.10 Nasazování podávacích modulů
5.10.1 Pokyny k zacházení s podávacími moduly
Podávací moduly jsou přesné přístroje. Proto zacházejte s podávacími moduly opatrně.
Zabraňte tomu, aby podávací moduly narazily na překážku.
Nenechte podávací moduly upadnout.
Pro údržbu používejte pouze vhodné nástroje.
5.10.2 Vyndání podávacího modulu X ze stolu na součástky
5

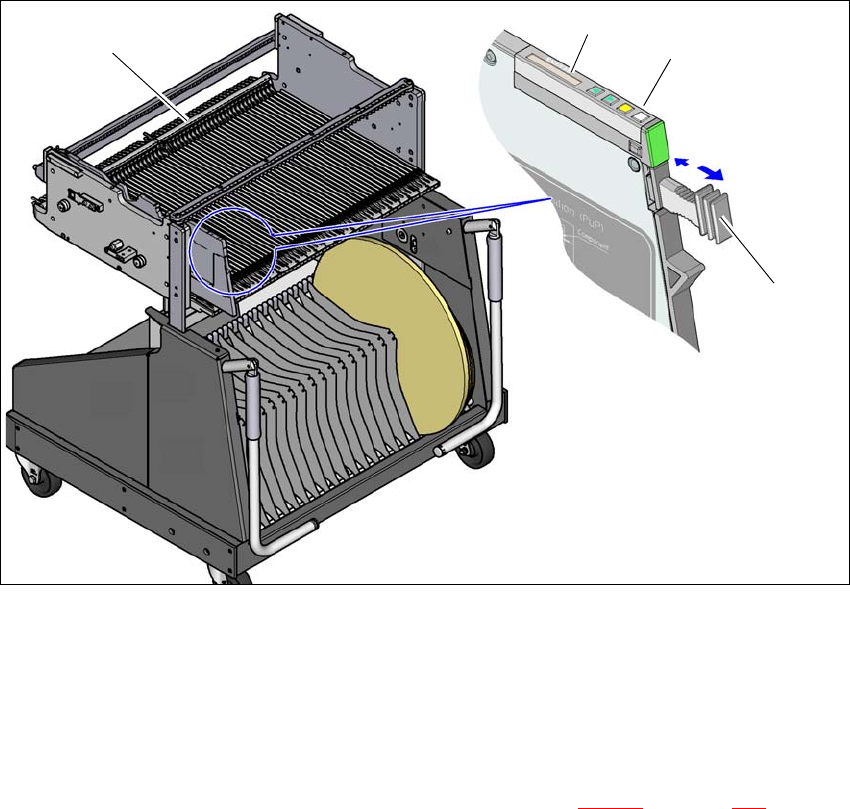

Obr. 5.10 - 1 Vyndání podávacího modulu X ze stolu na součástky
(1) Vyndávací rukojeť
(2) Ukazatel stavu
(3) Displej LCD
(4) Západka pro zablokování podávacích modulů X
Ve stavu připravenosti k provozu svítí ukazatel stavu (pol. 2 na obr. 5.10 - 1
na straně 245) zelenou
barvou, pokud je podávací modul součástí aktuálního vybavení. Pokud není podávací modul sou-
částí aktuálního vybavení, zůstává ukazatel stavu tmavý.
(1)
(2)
(3)
(4)
