Provozní návod SIPLACE SX1/SX2 5 Č innosti na stroji Od verze softwaru SR.710.0 Vydání 12/2016 5.11 Respektujte ukazatel e na podávacím modulu X 255 5.1 1 Respektujte ukazatele na podávacím modulu X 5.1 1.1 Podávací modu…
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.10 Nasazování podávacích modulů Od verze softwaru SR.710.0 Vydání 12/2016
254
5.10.4.5 Senzory spoje pro podavače pásu X
Na podavače pásu X lze doplnit senzor spoje. Senzor je ve dvou provedeních:
Senzor spoje pro 8mm a 12mm podavače pásu X
Senzor spoje pro 16mm až 88mm podávací moduly X 5
Senzor spojů se instaluje na místo označené jako pol. 3 na obr. 5.10 - 8
na straně 253.
Lze dodat také podavače pásu s nainstalovaným snímačem spojování pásů (viz část 3.8.1.5
od
strany 145
).
5.10.5 Vkládání součástek na podavač pásu 2x8 mm
Obsluha a nasazování podávacích modulů 2x8 mm jsou popsány v návodu Podavač pásu 2x8
mm X / SmartFeeder 12 mm X /16 mm X.
Číslo výrobku – němčina 00197216-01
Číslo výrobku - angličtina 00197217-01
5.10.6 Vybavování součástkami pomocí modulu SIPLACE SmartFeeder
Obsluha a nasazování SIPLACE SmartFeeder jsou popsány v návodu „Podavač pásu 2x8 mm X
/ SmartFeeder 12 mm X /16 mm X“.
Číslo výrobku – němčina 00197216-01
Číslo výrobku - angličtina 00197217-01
Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.11 Respektujte ukazatele na podávacím modulu X
255
5.11 Respektujte ukazatele na podávacím modulu X
5.11.1 Podávací moduly s displejem LCD
Provozní stav podávacích modulů X (8 až 88 mm) je signalizován barevným ukazatelem stavu
(pol. 6 na obr. 5.11 - 1
) a displejem LCD k zobrazování textů (pol. 1 na obr. 5.11 - 1).
5

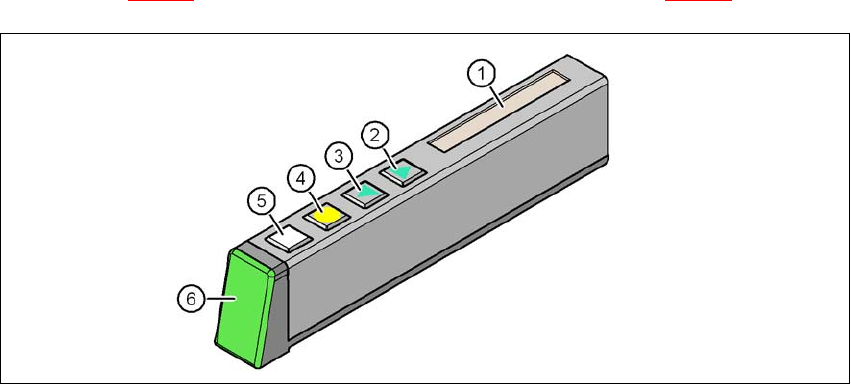

Obr. 5.11 - 1 Tlačítka, displej LCD a ukazatele stavu na podávacím modulu X
(1) Displej LCD
(2) Tlačítko VPŘED
(3) Tlačítko ZPĚT
(4) Tlačítko FÓLIE
(5) Tlačítko NASTAV
(6) Ukazatel stavu, vícebarevný
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.11 Respektujte ukazatele na podávacím modulu X Od verze softwaru SR.710.0 Vydání 12/2016
256
5.11.2 Podávací moduly s indikací svítivými diodami
U podavačů SIPLACE Smart Feeder jsou provozní stavy jednotlivých stop signalizovány svítivými
diodami.
5

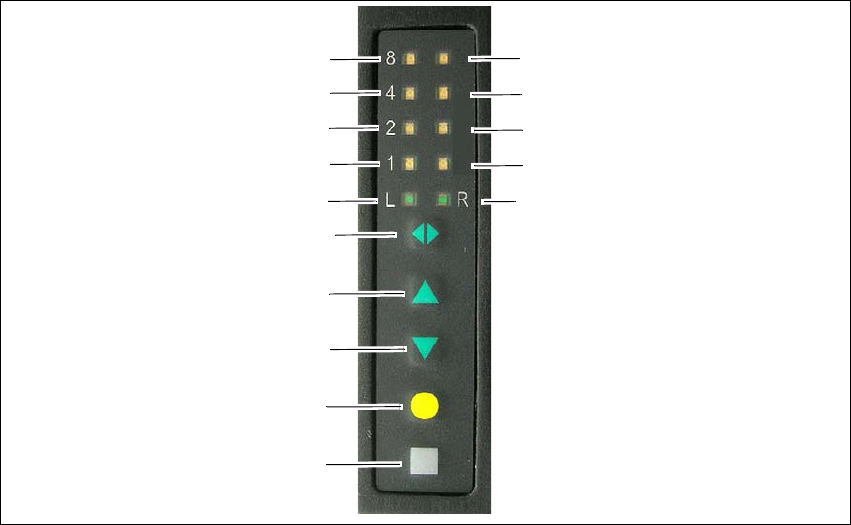

Obr. 5.11 - 2 Tlačítka a ukazatele stavu: Příklad podavače SIPLACE Smart Feeder 2x8 mm
(1) Tlačítko NASTAV
(2) Tlačítko FÓLIE
(3) Tlačítko ZPĚT
(4) Tlačítko VPŘED
(5) Tlačítko Změna stopy vpravo/vlevo
(6) Svítivá dioda L – levá stopa aktivní
(7) Svítivá dioda Délka kroku levé stopy 1 mm
(8) Svítivá dioda Délka kroku levé stopy 2 mm
(9) Svítivá dioda Délka kroku levé stopy 4 mm
(10) Svítivá dioda Délka kroku levé stopy 8 mm
(11) Svítivá dioda R – pravá stopa aktivní
(12) Svítivá dioda Délka kroku pravé stopy 1 mm
(13) Svítivá dioda Délka kroku pravé stopy 2 mm
(14) Svítivá dioda Délka kroku pravé stopy 4 mm
(15) Svítivá dioda Délka kroku pravé stopy 8 mm
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
