Provozní návod SIPLACE SX1/SX2 5 Č innosti na stroji Od verze softwaru SR.710.0 V ydání 12/2016 5.15 Zasunutí, resp. vysunutí vozíku na sou č ástky 267 5.15.4 Zasunutí vozíku na sou č ástky 5 Obr . 5.15 - 4 Zasunutí vozí…
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.15 Zasunutí, resp. vysunutí vozíku na součástky Od verze softwaru SR.710.0 Vydání 12/2016
266
5

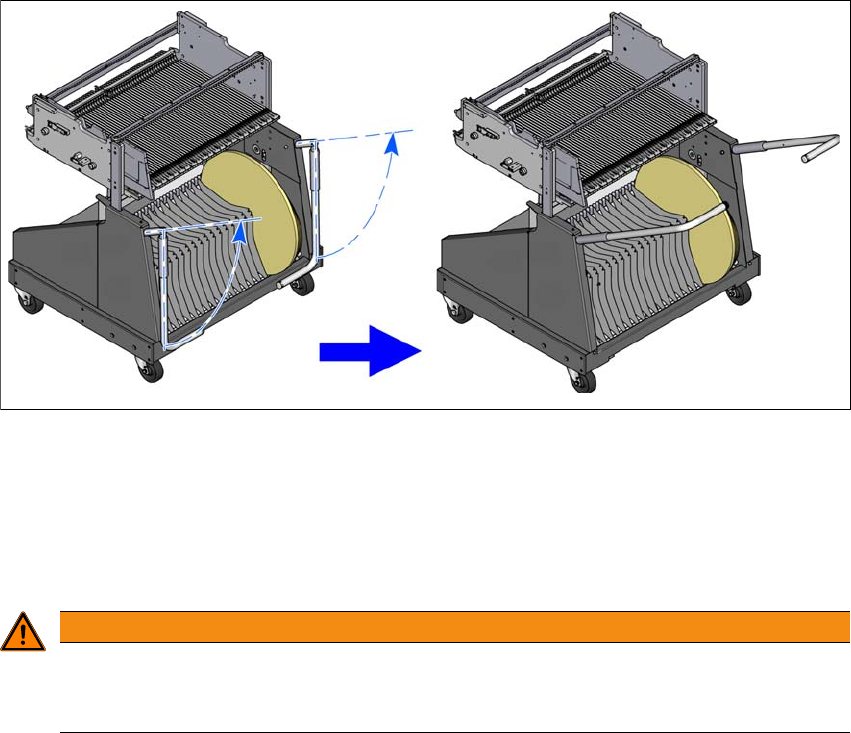

Obr. 5.15 - 3 Natočit nahoru úchyty vozíku součástek pro posouvání
Vytáhněte vozík součástek z automatu oběma rukama za úchyty.
5.15.3 Bezpečnostní pokyny k pohybu vozíku součástek
5
Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Pozor, vozík na součástky plně osazený podávacími moduly se může od náklonu asi 20 ° pře-
vrátit na bok nebo dopředu.
Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Podklad automatu smí mít sklon maximálně 0,63 %. To odpovídá rozdílu 5 mm na vzdálenost
800 mm (např. šířka stolu na součástky).
Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit do-
předu.
VÝSTRAHA
Prevence úrazů!
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Provozní návod SIPLACE SX1/SX2 5 Činnosti na stroji
Od verze softwaru SR.710.0 Vydání 12/2016 5.15 Zasunutí, resp. vysunutí vozíku na součástky
267
5.15.4 Zasunutí vozíku na součástky
5
Obr. 5.15 - 4 Zasunutí vozíku na součástky
(1) Západky
(2) Nastavovací prvek k přesnému seřízení podle výšky stroje
5
POZOR
Zasunování vozíku na součástky!
Při zasunování vozíku na součástky do automatu dávejte pozor, aby západky nena-
rážely do překážek.
(2)
(1)
5 Činnosti na stroji Provozní návod SIPLACE SX1/SX2
5.15 Zasunutí, resp. vysunutí vozíku na součástky Od verze softwaru SR.710.0 Vydání 12/2016
268
I 5
5
5
Zasuňte vozík součástek opatrně až na doraz do automatu. Dorazový špalík (2) stolu na sou-
částky musí být pod úhelníkem pro kontrolu výšky stolu (1) u vstupu do stroje (na pravé i levé
straně).
5
Obr. 5.15 - 5 Kontrola výšky stolu
5
UPOZORNĚNÍ
Odstřihávejte pásy do roviny
Pokud pásy na předním konci podávacích modulů X neodstřihnete do roviny, nedostanou
se vyprázdněné pásy do kanálu na prázdné pásy.
Před zasunutím vozíku na součástky zastřihněte pásy do roviny.
POZOR
Poloha osazovací hlavy!
Zkontrolujte, zda se osazovací hlava nachází mimo pojezdovou oblast vozíku součástek.
POZOR
Nebezpečí kolize hlav!
Při demontáži jednoho nebo obou úhelníků (na levé a pravé straně) pro kontrolu výšky
stolu hrozí kolize hlav s moc vysokými stoly na součástky.
Úhelníky nedemontujte.
(1)
(2)
