Provozní návod SIPLACE SX1/SX2 6 Rozší ř ení stanic Od verze softwaru SR.710.0 Vydání 12/2016 6.1 M ě ni č e pipet 281 6.1.2.4 Montáž M ě ni č e pipet jsou vždy p ř ipevn ě ny na vstupní m za ř ízení vozíku na sou č ás t…
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
280
6.1.2.3 Poloha měničů pipet pro hlavu SIPLACE SpeedStar C&P 20 P u automatu SX2
6

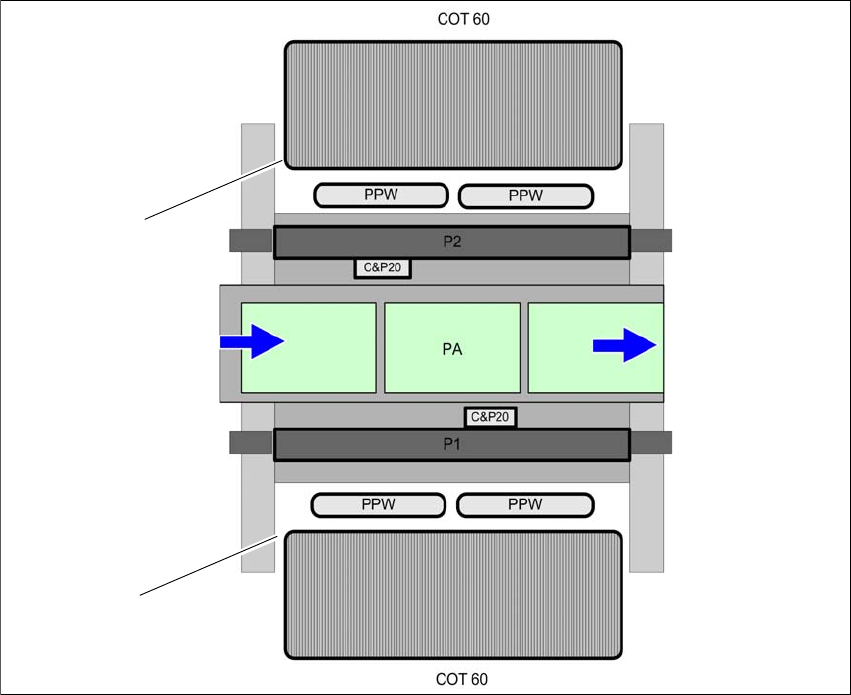

Obr. 6.1 - 7 Poloha měniče pipet pro SIPLACE SpeedStar C&P20 - příklad P
(1) Vozík na součástky ve vnitřní pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(1)
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
281
6.1.2.4 Montáž
Měniče pipet jsou vždy připevněny na vstupním zařízení vozíku na součástky.
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na sou-
částky.
6
6.1.2.5 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.2.6 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 8 na straně 282) uvolněte zásobník z kuliček tlačítek (pol.
5 na obr. 6.1 - 8
na straně 282). Zdvihněte zásobník z držáku.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pi-
pet příslušné osazovací hlavy.
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 8
), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
282
6

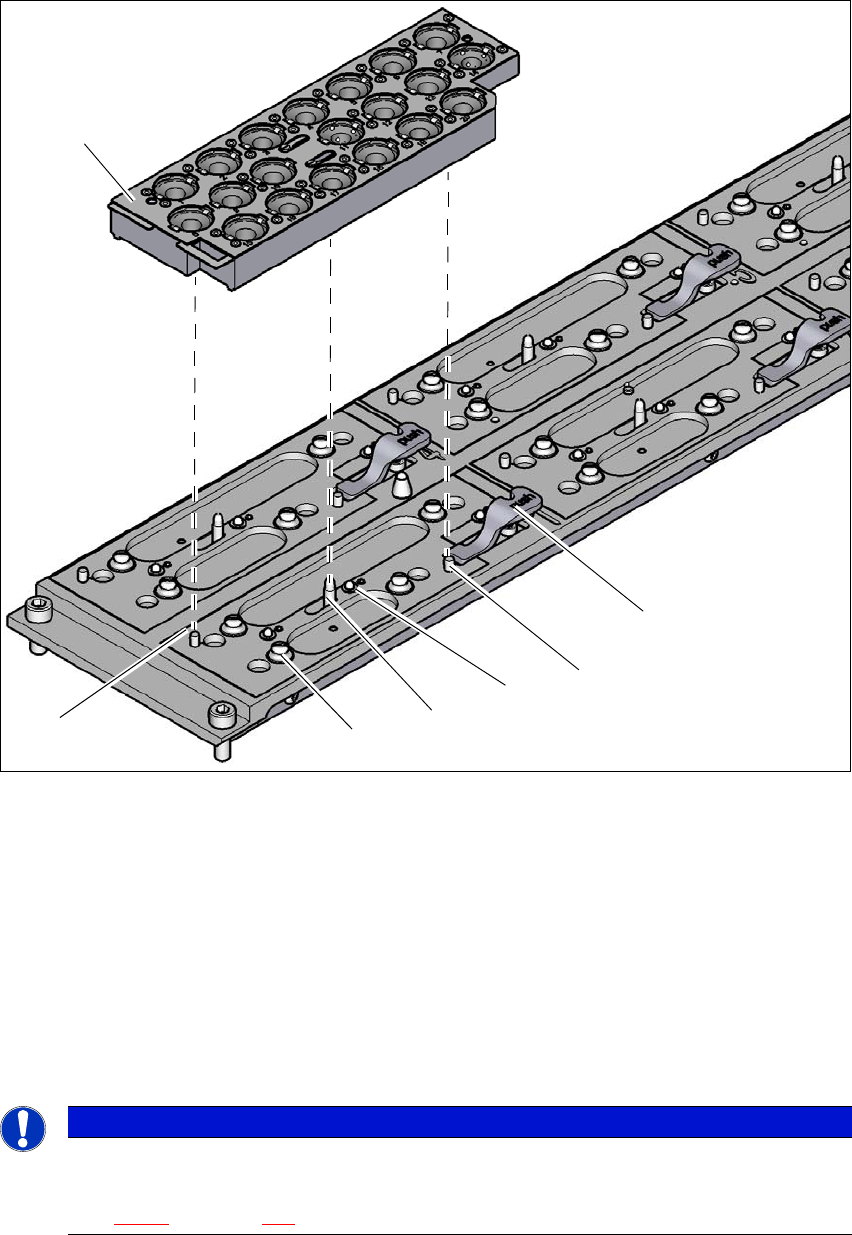

Obr. 6.1 - 8 Měniče pipet pro C&P20 P- výměna zásobníku (příklad 6 zásobníků)
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík k zapínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
6
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 8
na straně 282) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
