Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
287
6.1.3.4 Zásobník na pipety vč. 9 míst na pipety řady 28xx
6

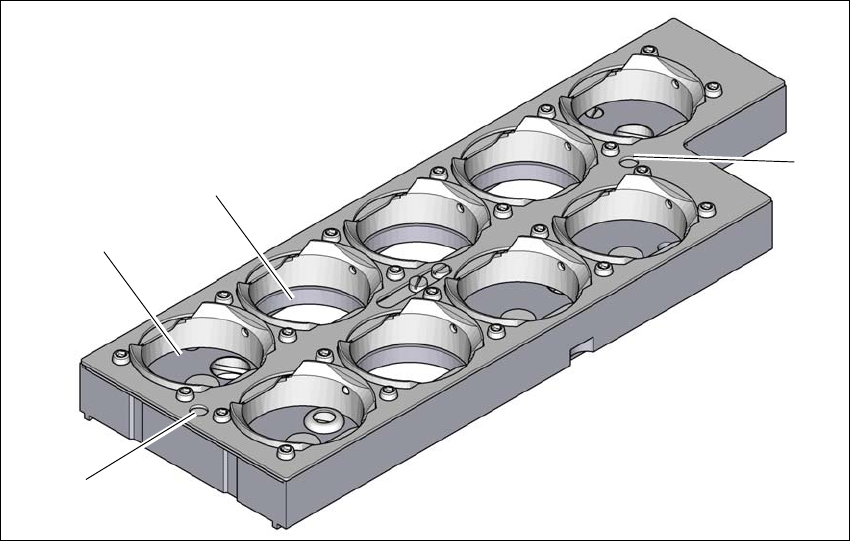

Obr. 6.1 - 13 Zásobník na pipety řady 28xx
(1) 5 míst pro pipety řady 28xx s maximální délkou pipet 12,5 mm
(čísla míst pro pipety 1, 5, 6, 8 a 9)
(2) 4 místa pro pipety řady 28xx s maximální délkou pipet 16,5 mm
(čísla míst pro pipety 2, 3, 4 a 7)
(3) Polohové značky (viditelné jen při otevřené uzavírací desce)
(1)
(2)
(3)
(3)
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
288
6.1.3.5 Technické údaje
6
Měnič pipet pro hlavu SIPLACE MultiStar
Počet zásobníků na stanoviště
*a
SIPLACE SX 6 4
Max. počet míst na pipety na stanoviště
SIPLACE SX 6 45
69
*b
Standardní konfigurace každého stanoviště
SIPLACE SX 6 3 zásobníky s 36 kusy místa na pipety řady 20xx
3 zásobníky s 60 kusy místa na pipety řady 20xx
*b
1 zásobník s 9 kusy místa na pipety řady 28xx
Typy pipet 10xx, 11xx, 12xx
20xx, 28xx
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
*)b Na vyžádání
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
289
6.1.3.6 Poloha měničů pipet pro hlavu SIPLACE MultiStar u automatu SX
6
Obr. 6.1 - 14 Poloha měničů pipet pro hlavu SIPLACE MultiStar - příklad
6
(1) Vozík na součástky ve vnitřní pozici
(2) Vozík na součástky ve vnější pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(2)
