6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
288
6.1.3.5 Technické údaje
6
Měnič pipet pro hlavu SIPLACE MultiStar
Počet zásobníků na stanoviště
*a
SIPLACE SX 6 4
Max. počet míst na pipety na stanoviště
SIPLACE SX 6 45
69
*b
Standardní konfigurace každého stanoviště
SIPLACE SX 6 3 zásobníky s 36 kusy místa na pipety řady 20xx
3 zásobníky s 60 kusy místa na pipety řady 20xx
*b
1 zásobník s 9 kusy místa na pipety řady 28xx
Typy pipet 10xx, 11xx, 12xx
20xx, 28xx
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
*)b Na vyžádání
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
289
6.1.3.6 Poloha měničů pipet pro hlavu SIPLACE MultiStar u automatu SX
6

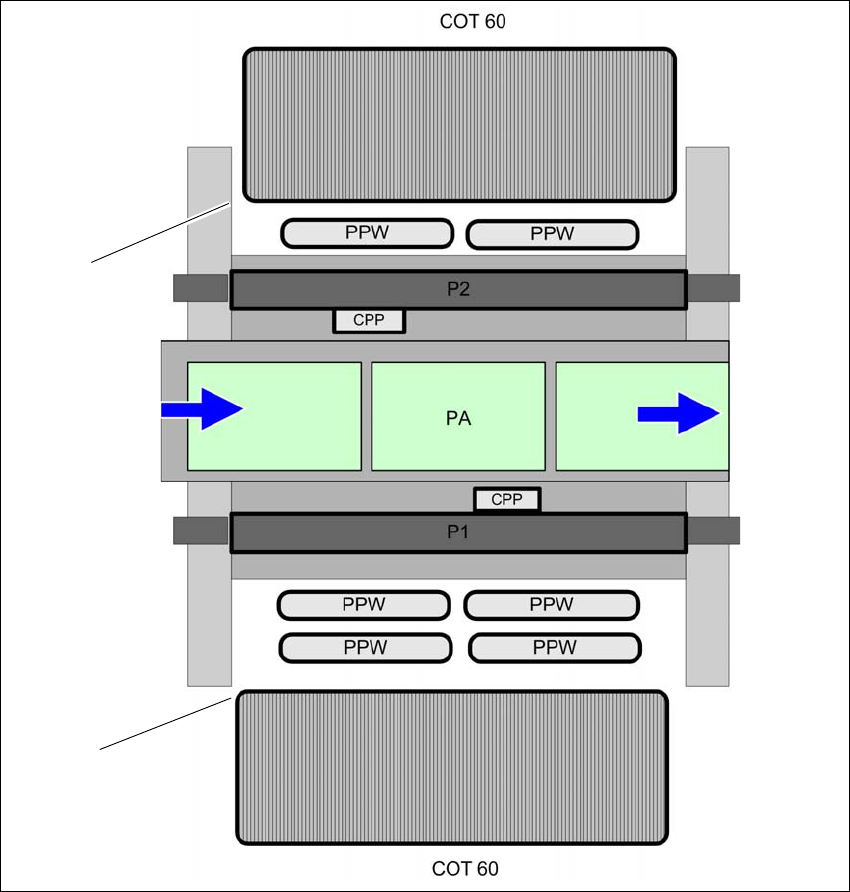

Obr. 6.1 - 14 Poloha měničů pipet pro hlavu SIPLACE MultiStar - příklad
6
(1) Vozík na součástky ve vnitřní pozici
(2) Vozík na součástky ve vnější pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(2)
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
290
6.1.3.7 Montáž
Měniče pipet jsou u automatů SX upevněné vždy na vstupním zařízení vozíku na součástky. Lze
nainstalovat další měniče pipet.
6

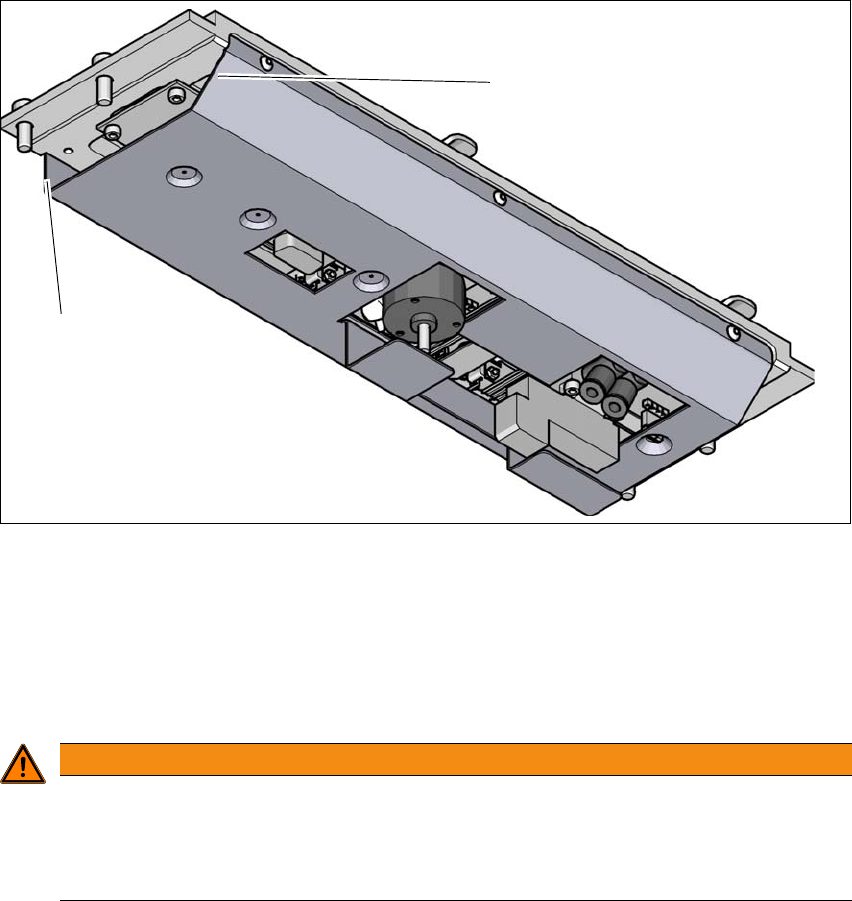

Obr. 6.1 - 15 Montážní poloha měniče pipet - pohled zdola
(1) Šikmá strana směřuje ke vstupnímu zařízení vozíku na součástky
(2) Svislá strana ukazuje ve směru transportu desek
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na sou-
částky.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
(1)
(2)
