Provozní návod SIPLACE SX1/SX2 6 Rozší ř ení stanic Od verze softwaru SR.710.0 Vydání 12/2016 6.1 M ě ni č e pipet 295 6.1.4.2 T echnické údaje 6 6 M ě ni č pipet pro hlavu SIPLACE T winSt ar Rozm ě ry (délka x ší ř ka x…
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
294
6.1.4 Měnič pipet pro hlavu SIPLACE TwinStar
Číslo výrobku 00519845-xx Měnič pipet TwinHead SX
Číslo výrobku 03005191-xx Zásobník na 2 pipety
Číslo výrobku 03001807-xx Zásobník na 1 pipetu
6

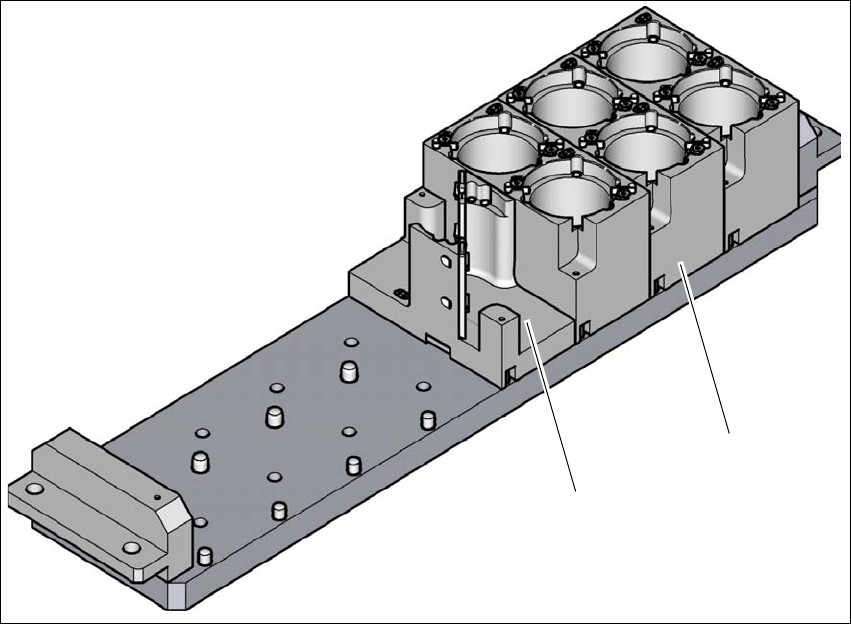

Obr. 6.1 - 19 Měnič pipet pro hlavu SIPLACE TwinStar
(1) Zásobník na 2 pipety
(2) Zásobník na 1 pipetu
6.1.4.1 Popis
Tento měnič pipet má standardně tři zásobníky pipet po dvou místech pro uložení pipet a jeden
zásobník se jedním místem pro uložení pipety. Čtyři zásobníky pipet jsou volné a lze je použít jako
zásobníky s jedním nebo dvěma místy pro uložení pipet.
K dispozici jsou dva typy zásobníků: standardní zásobníky a zásobníky pro speciální pipety nebo
chapače. Zásobníky jsou umístěny na společném držáku. Jsou centrovány vždy pomocí dvou vál-
cových kolíků a zajištěny dvěma šrouby se zápustnou hlavou.
(1)
(2)
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
295
6.1.4.2 Technické údaje
6
6
Měnič pipet pro hlavu SIPLACE TwinStar
Rozměry (délka x šířka x výška) 314 mm x 68 mm x 49 mm
Počet míst na pipety max. 16 pro standardní pipety
4 pro zvláštní pipety nebo chapače
Typy pipet 5xx, standard
4xx s adaptérem
9xx s adaptérem
Doba výměny pipet cca 2 s na pipetu
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
296
6.1.4.3 Poloha měničů pipet pro hlavu SIPLACE TwinStar u automatu SX
6

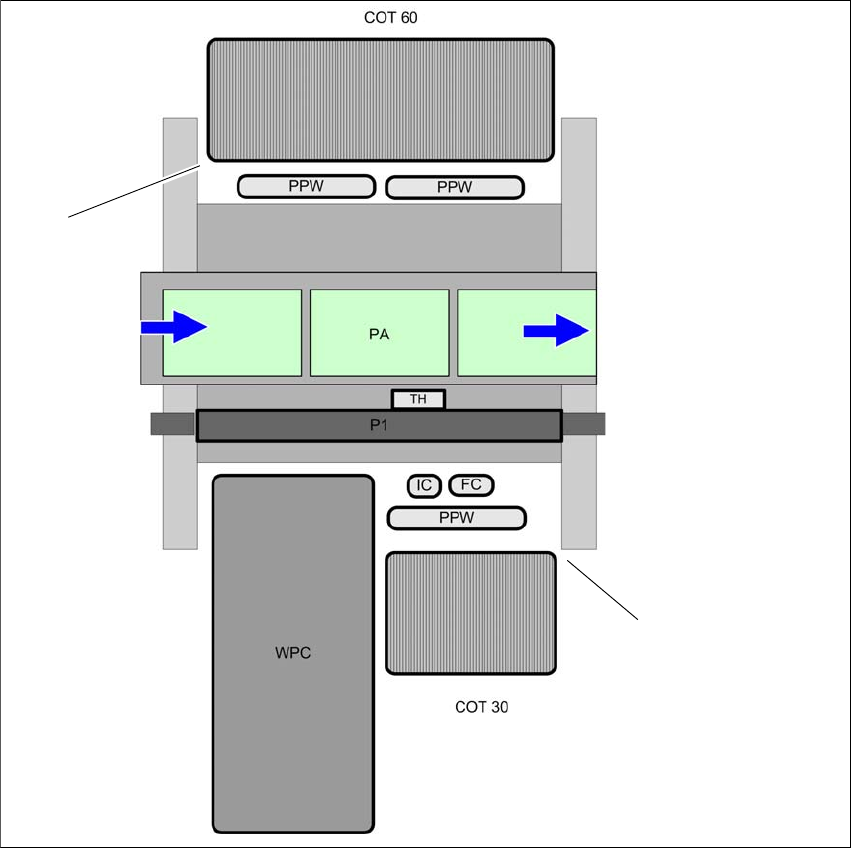

Obr. 6.1 - 20 Poloha měničů pipet pro hlavu SIPLACE TwinStar - příklad
6
(1) Vozík na součástky 60 ve vnitřní pozici
(2) Vozík na součástky 30 ve vnější pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(2)
