6.1.5 Měnič pipet pro 12segmentovou hlavu Collect&Place
Číslo výrobku 00120604-xx Měnič pipet SX12 V2, C&P12 pro pozici 1 nebo 2
6

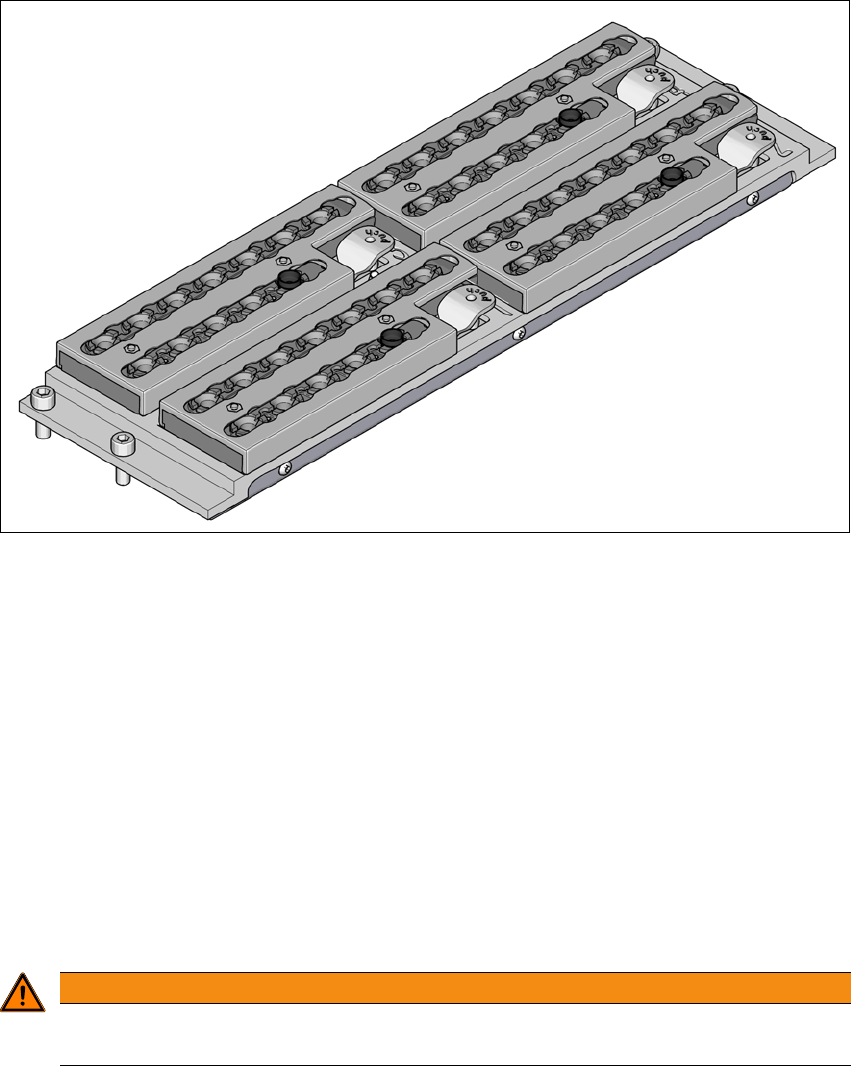

Obr. 6.1 - 22 Měnič pipet pro 12segmentovou hlavu Collect&Place
6.1.5.1 Popis
Tento měnič pipet pojme 4 zásobníky po 12 místech pro uložení pipet.
Zásobníky jsou umístěny na společném držáku. Jsou centrovány pomocí dvou válcových kolíků
a zajištěny 4 tlačítky. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná
poloha. Správné dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mik-
rospínačů, aby nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem.
Všechna místa pro zásobníky musí být obsazena, protože při chybějících nebo nesprávně posa-
zených zásobnících zastaví bezpečnostní okruh automat.
Na instalované stanici pipet mohou být součástky z pipet hlavy SpeedStar vyfouknuty a pipety sta-
ženy a odhozeny.
6
VÝSTRAHA
Zásobník pro 12segmentovou hlavu C&P kombinujte jen s 12segmentovou hlavou
C&P.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
300
6.1.5.2 Technické údaje
6
6.1.5.3 Umístění měničů pipet pro 12segmentovou hlavu C&P u automatu SX
6

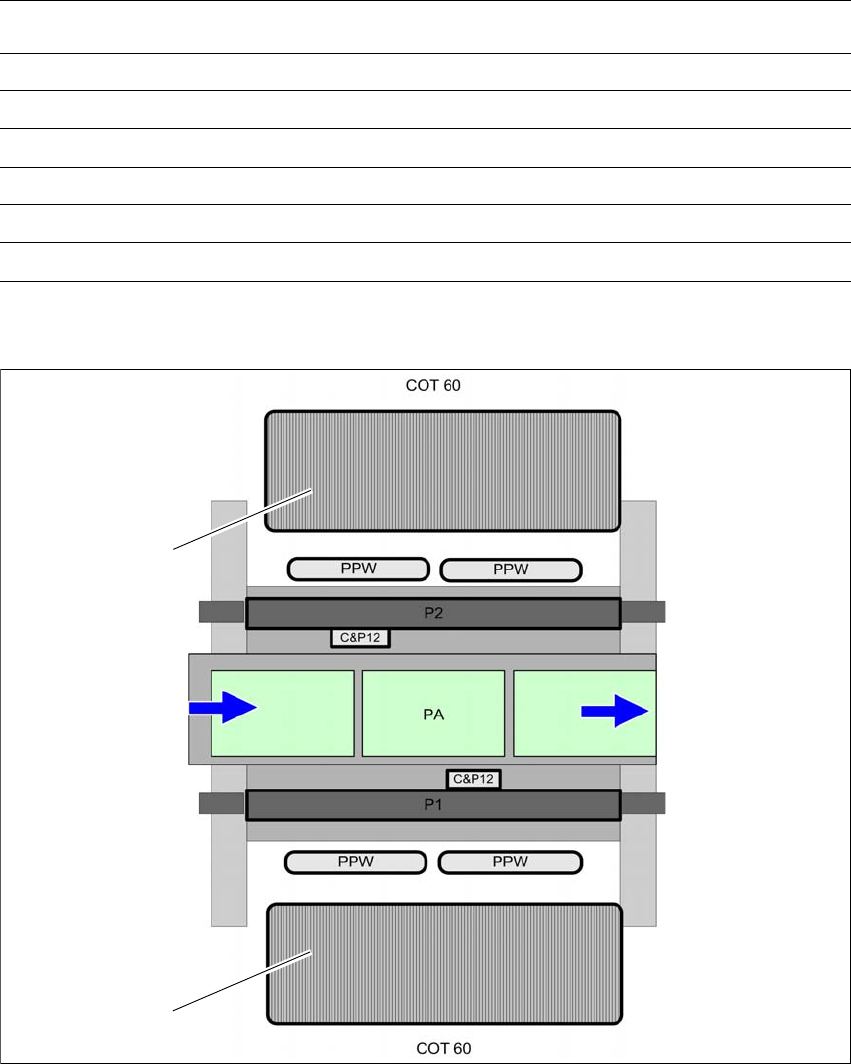

Obr. 6.1 - 23 Umístění měničů pipet pro 12segmentovou hlavu C&P – příklad automatu SX2
6
Měnič pipet pro 12segmentovou hlavu SIPLACE Collect&Place
Rozměry (délka x šířka x výška) 314 mm x 94,5 mm x 68,6 mm
Počet míst na pipety 48
Počet zásobníků pipet 4
Typy pipet 3xxx
Doba výměny pipet cca 2 s na pipetu
Přípojka stlačeného vzduchu 0,45 MPa (4,5 bar)
(1) Vozík na součástky (PA) Oblast osazování
(PPW) Měniče pipet
(1)
(1)
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
301
6.1.5.4 Montáž
Měniče pipet jsou u automatů SX upevněné vždy na vstupním zařízení vozíku na součástky.
6
Obr. 6.1 - 24 Montážní poloha
(1) Šikmá strana směřuje ke vstupnímu zařízení vozíku na součástky
(2) Svislá strana ukazuje ve směru transportu desek
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na sou-
částky.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
