Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
301
6.1.5.4 Montáž
Měniče pipet jsou u automatů SX upevněné vždy na vstupním zařízení vozíku na součástky.
6

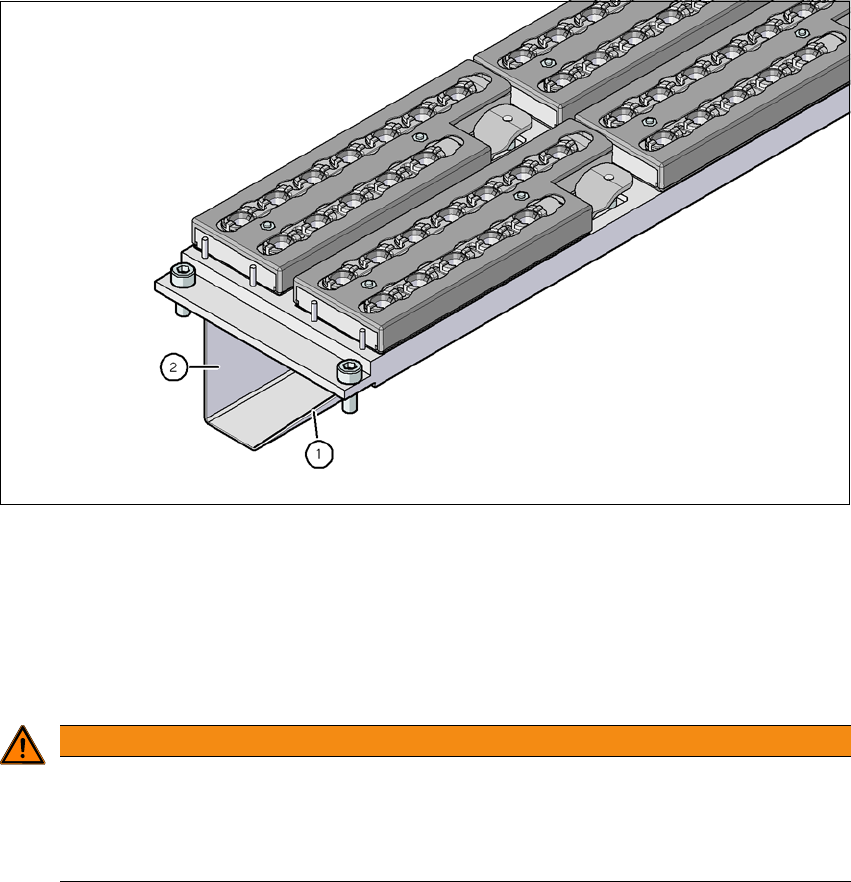

Obr. 6.1 - 24 Montážní poloha
(1) Šikmá strana směřuje ke vstupnímu zařízení vozíku na součástky
(2) Svislá strana ukazuje ve směru transportu desek
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na sou-
částky.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
302
6.1.5.5 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.5.6 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 4 na straně 276) uvolněte zásobník z kuliček tlačítek (pol.
5 na obr. 6.1 - 4
na straně 276). Zdvihněte zásobník z držáku.
6
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce!
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 4
), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
303
6

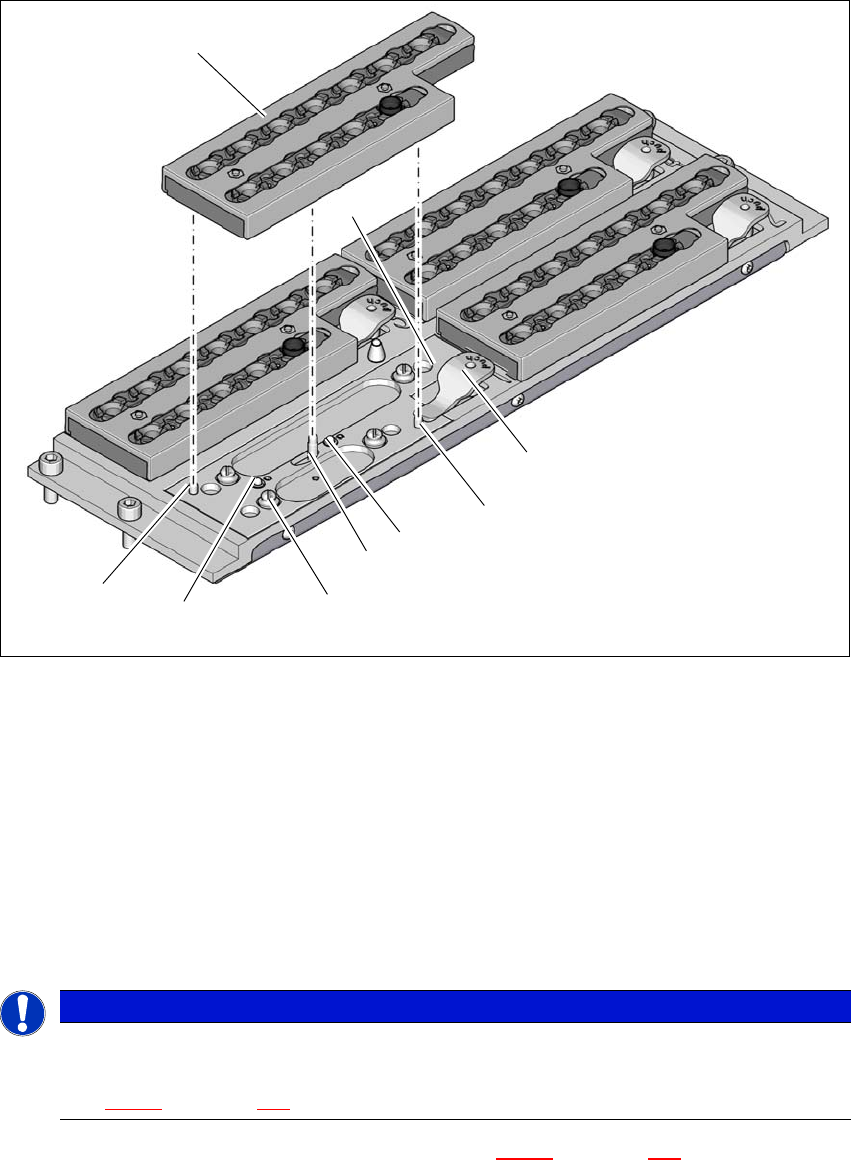

Obr. 6.1 - 25 Měnič pipet pro 12segmentovou hlavu C&P – výměna zásobníku
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík (3 kusy) ke spínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
6
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 4 na straně 276).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 4
na straně 276) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
