Provozní návod SIPLACE SX1/SX2 6 Rozší ř ení stanic Od verze softwaru SR.710.0 Vydání 12/2016 6.1 M ě ni č e pipet 303 6 Obr . 6.1 - 25 M ě ni č pipet pro 12segmentovou hlavu C&P – vým ě na zásobníku (1) Páka ke zved…
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
302
6.1.5.5 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.5.6 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 4 na straně 276) uvolněte zásobník z kuliček tlačítek (pol.
5 na obr. 6.1 - 4
na straně 276). Zdvihněte zásobník z držáku.
6
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce!
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 4
), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
303
6
Obr. 6.1 - 25 Měnič pipet pro 12segmentovou hlavu C&P – výměna zásobníku
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík (3 kusy) ke spínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
6
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 4 na straně 276).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 4
na straně 276) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
304
6.1.5.7 Rozpoznávání polohy
Každý zásobník měniče pipet má dvě polohové značky, jednu pro určení polohy a druhou pro ur-
čení úhlu natočení.
6

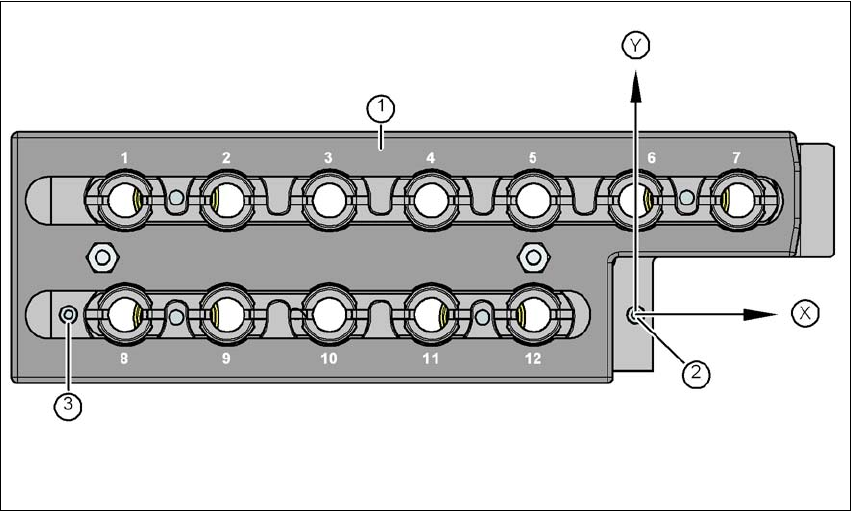

Obr. 6.1 - 26 Zásobník pipet - očíslování garáží, značky pro určení polohy a úhlu natočení
(1) Uzavírací deska v poloze „Zásobník otevřený“
(2) Polohová značka k určení polohy
(3) Polohová značka k určení úhlové polohy
