6.2 Měnič Waffle Pack (WPC5/WPC6)
Funkce a technické údaje měniče WPC5 jsou z velké části stejné jako u měniče WPC6. Měnič
WPC6 má navíc modul pro nepřetržitý provoz.
6.2.1 Popis
Měnič Waffle Pack připravuje součástky do plochých zásobníků, aby při ukládání a automatických
změnách plochých zásobníků nedocházelo ke zbytečným zdržením. Díky programovatelnému
přímému přístupu až k 28 plochým zásobníkům se také rozšiřuje nabídka připravených součás-
tek.
Měnič Waffle Pack má integrovaný podvozek, takže jím lze snadno přejíždět na jiná stanoviště.
Dodává se s transportní výškou desek používanou v automatech a několika pohyby ho lze upravit
na transportní výšku desek 900, 930 a 950 mm. Zbývající stanoviště musí být vybaveno stolem
na součástky se 30 místy.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.2 Měnič Waffle Pack (WPC5/WPC6) Od verze softwaru SR.710.0 Vydání 12/2016
306

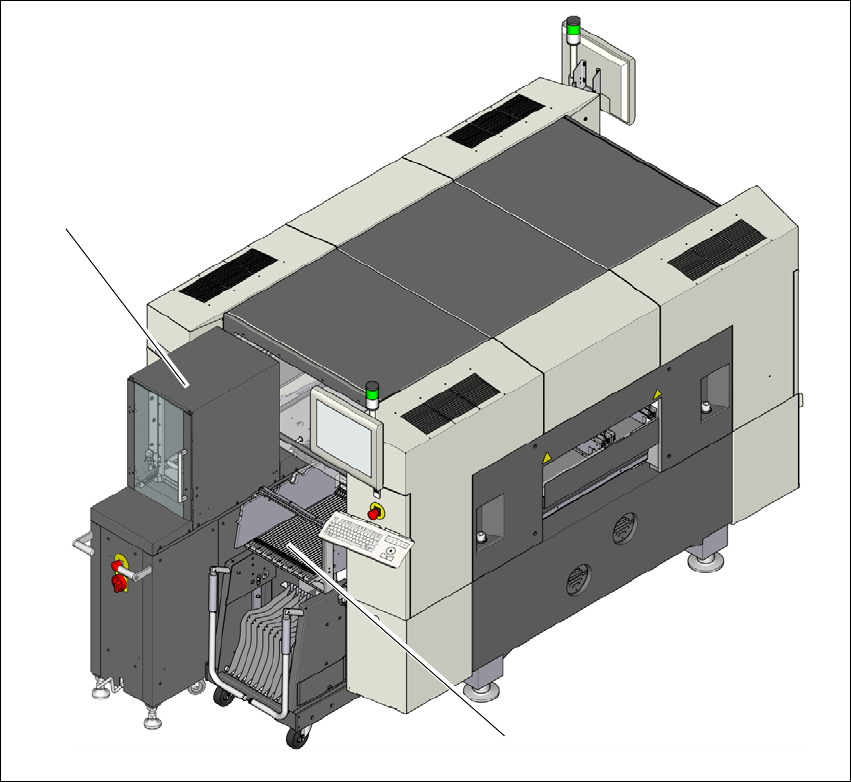

6.2.2 Celkový pohled na měnič WPC5
Číslo výrobku 00119827-xx WPC5
6
Obr. 6.2 - 1 Měnič WPC5 u automatu SIPLACE SX1/SX2
(1) WPC5
(2) Vozík na součástky s 30 stopami
(1)
(2)
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.2 Měnič Waffle Pack (WPC5/WPC6)
307

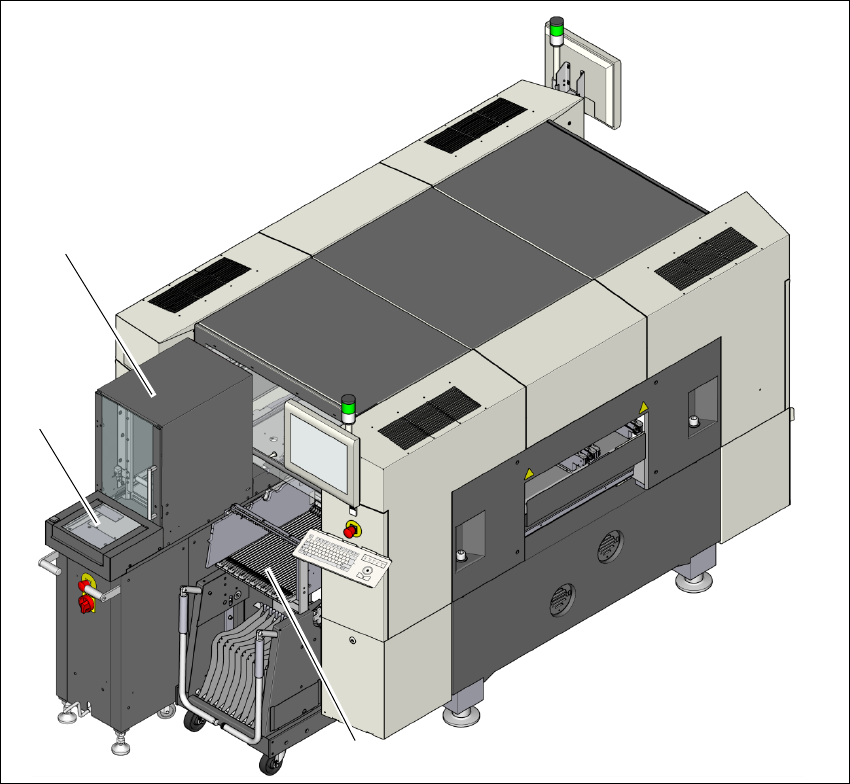

6.2.3 Celkový pohled na měnič WPC6
Číslo výrobku 00119828 Měnič WPC6 u automatu SIPLACE SX1/SX2
6
Obr. 6.2 - 2 WPC6 na SIPLACE SX1/SX2
(1) WPC6
(2) Modul pro nepřetržitý provoz
(3) Vozík na součástky s 30 stopami
(1)
(3)
(2)
