Provozní návod SIPLACE SX1/SX2 6 Rozší ř ení stanic Od verze softwaru SR.710.0 Vydání 12/2016 6.6 Sníma č č árového kódu desek 323 6.6 Sníma č č árového kódu desek 6.6.1 Popis Sníma č č árových kód ů desek slouží k autom…
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.5 Držák na ploché zásobníky Od verze softwaru SR.710.0 Vydání 12/2016
322
6.5.1 Technické údaje
6
6
Obsazení stanovišť na vozíku na součástky u automatu SIPLACE SX1/
SX2
26
Možnosti umístění k osazovacímu automatu
SIPLACE SX2
SIPLACE SX1
Stanoviště 1 a 2
Stanoviště 1
Spektrum osazovacích hlav TwinStar, CPP
*a
*)a Povoleno jen při vysoké montážní poloze (CPP_H).
Max. výška plochého zásobníku včetně součástky
MultiStar
TwinStar
11,5 mm
25 mm
UPOZORNĚNÍ
Další informace
Maximální výška součástek v držáku na ploché zásobníky závisí na maximální výšce
součástek pro používanou osazovací hlavu. Při použití plochých zásobníků je nutné do-
držovat, že součástky nesmí přečnívat přes odebírací výšku standardního dopravníku.
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.6 Snímač čárového kódu desek
323
6.6 Snímač čárového kódu desek
6.6.1 Popis
Snímač čárových kódů desek slouží k automatickému zjišťování a dekódování čárových kódů na
deskách. Snímače čárových kódů desek se instalují na montážním rámu na vstupní stranu osa-
zovacích automatů na transport desek. Podle polohy čar v kódu lze snímač namontovat tak, aby
šlo čáry číst po směru transportu desek nebo příčně ke směru transportu.
Pro jednoduchý transport lze doplnit dvě čtečky čárových kódů desek. Každá může snímat horní
a dolní stranu desek.
Pro dvojitý transport lze doplnit čtyři snímače čárových kódů desek. Každý může snímat horní a
dolní stranu desek na obou stopách transportu.
Lze dodat tyto snímače čárových kódů:
–snímač dvojrozměrných kódů desek
Tento snímač pracuje s čárovými a maticovými kódy. Maticové kódy se používají hlavně v pří-
padech, kdy je pro etikety s čárovými kódy málo místa. 6
6.6.2 Technické údaje – snímač dvojrozměrných čárových kódů
6
Rozměry (D x Š x V)
55 x 42 x 22 mm
3
Hmotnost 125 g
Druhy dvojrozměrných kódů Data Matrix ECC 0, 50, 80, 100, 140 a 200
Data Matrix ECC200
QR Code, MicroQR Code
Délka čárového kódu
Jednoduchý transport
Dvojitý transport, asynchronní
Dvojitý transport, synchronní
max. 40 znaků
max. 40 znaků
max. 40 znaků
Datové rozhraní RS232, USB 2.0
Elektrické připojení 15-pólový konektor D-Sub HD
Provozní napětí 5 V- až 24 V-
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.7 Připojovací stanice pro vozíky na součástky SIPLACE SX Od verze softwaru SR.710.0 Vydání 12/2016
324
6.7 Připojovací stanice pro vozíky na součástky SIPLACE
SX
6.7.1 Přehled
Zasunovací stanice je doplněk pro přípravné místo. Tvoří spojovací článek mezi přípravným mís-
tem a vozíkem na součástky u automatů SIPLACE řady SX1/SX2 a X. Zasunovací stanice umož-
ňuje mimo automat vkládat do vozíku na součástky podávací moduly, testovat funkčnost a
kontrolovat vybavení. Lze použít vozíky na součástky se 30, 40 a 60 stopami. K tomu je třeba na-
montovat odpovídající oddělovací moduly.
Podrobný popis najdete v "Návodu k obsluze připojovací stanice pro vozíky na součástky SI-
PLACE SX", č. výrobku 00196691-xx.
6

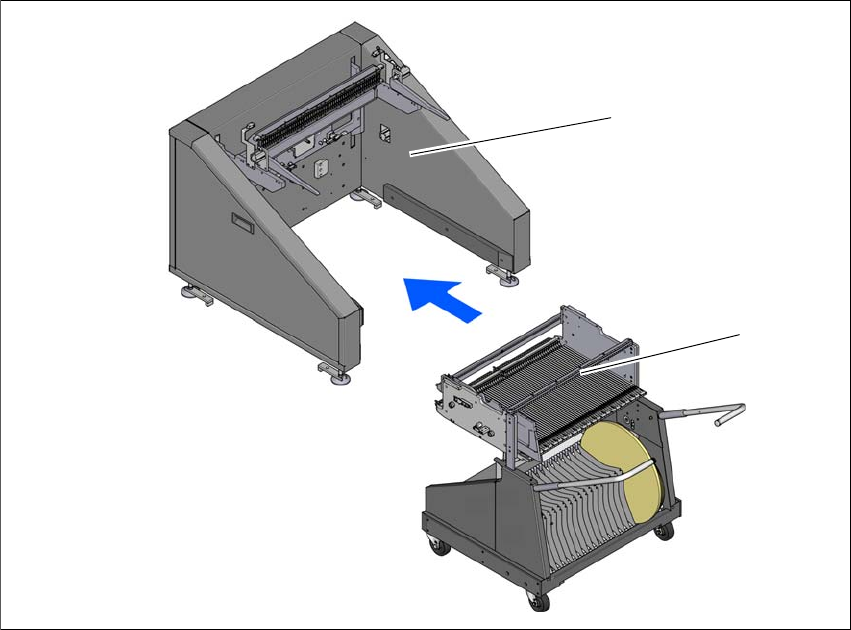

Obr. 6.7 - 1 Připojovací stanice, řada SIPLACE SX
(1) Zasunovací stanice
(2) Vozík na součástky (se 60 stopami)
(1)
(2)
