6 Rozší ř ení stanic Provozní návod SIPLACE SX1/SX2 6.7 P ř ipojovací stanice pro vozíky na sou č ástky SIPLACE SX Od verze softwaru SR.710.0 Vydán í 12/2016 326 6.7.2.1 Rozm ě ry s p ř ipojeným vozíkem na sou č ástky 6 …
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.7 Připojovací stanice pro vozíky na součástky SIPLACE SX
325
6.7.2 Technické údaje
6

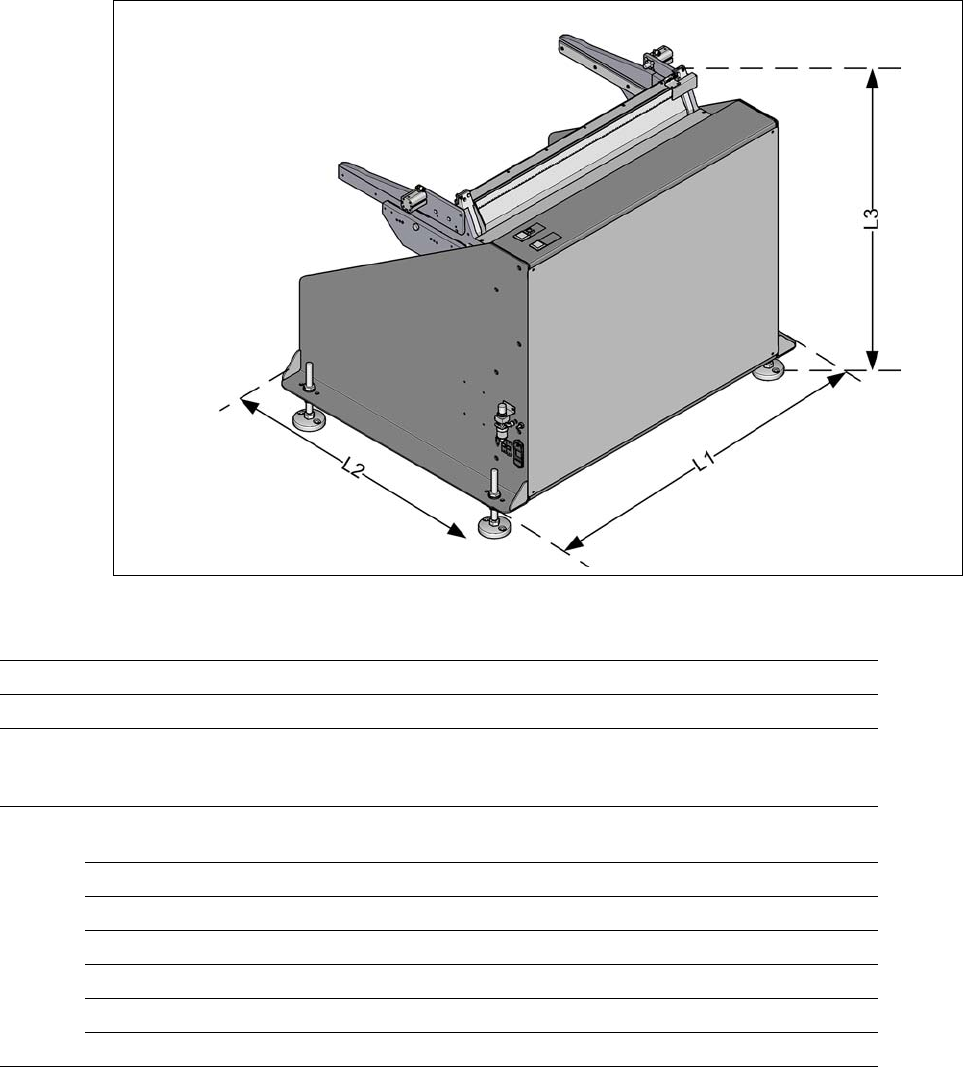

Obr. 6.7 - 2 Připojovací stanice, řada SIPLACE SX - rozměry
6
L1 Délka 1038 mm
L2 Šířka 801,5 mm
L3 Výška k centrovacímu kolíku 859 mm při transportní výšce desky 900 mm
889 mm při transportní výšce desky 930 mm
909 mm při transportní výšce desky 950 mm
Hodnoty pneumatického připojení p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Přípojka stlačeného vzduchu Spojovací konektor KS 2-M5-A
Průtok
*a
5 Nl/min.
Připojovací napětí 88 - 264 V AC
Frekvence max. 63 Hz
Jmenovitý proud max. 2 A
Výkon 0,23 kW
*)a Za normálních atmosférických podmínek při 20°C a 1013 hPa
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.7 Připojovací stanice pro vozíky na součástky SIPLACE SX Od verze softwaru SR.710.0 Vydání 12/2016
326
6.7.2.1 Rozměry s připojeným vozíkem na součástky
6

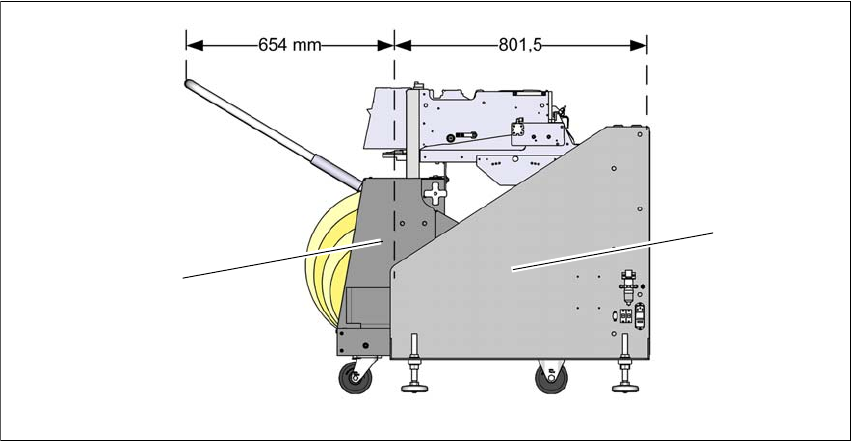

Obr. 6.7 - 3 Připojovací stanice s vozíkem na součástky, řady SIPLACE SX - rozměry
(1) Vozík na součástky
(2) Zasunovací stanice
(2)
(1)
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.7 Připojovací stanice pro vozíky na součástky SIPLACE SX
327
6.7.3 Výstražné štítky na připojovací stanici
6

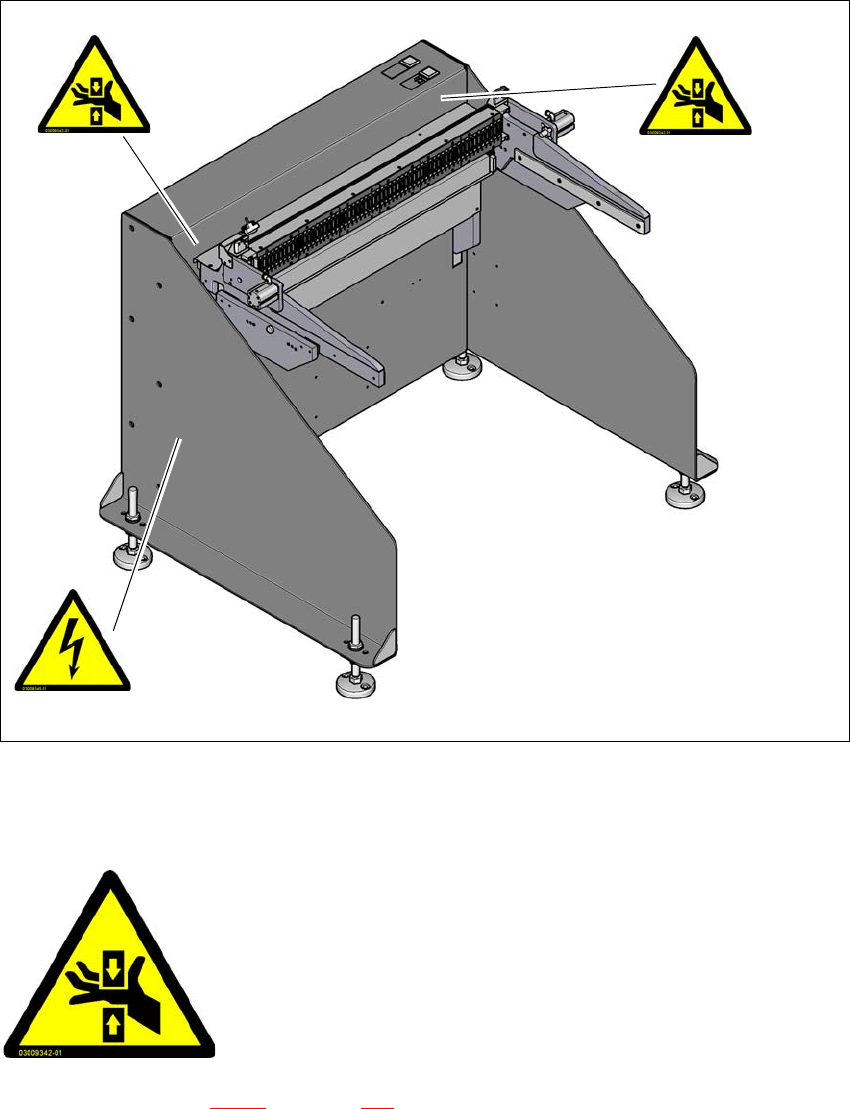

Obr. 6.7 - 4 Připojovací stanice, řada SIPLACE SX - výstražné štítky
6.7.3.1 Výstražný štítek W203
6
– Poz. W203 na obr. 6.7 - 4 na straně 327, č. výrobku 03009342-01
– 2x na připojovací stanici pro vozík na součástky SIPLACE SX
– po 1 vlevo a vpravo za napájecím a datovým rozhraním na tělese
W 203
W 203
W206
6
6
6
NEBEZPEČÍ POHMOŽDĚNÍ!
Sahání do stroje může vést ke zranění rukou.
Nesahat do stroje za provozu
