Provozní návod SIPLACE SX1/SX2 2 Bezpe č nost práce Od verze softwaru SR.710.0 V ydání 12/2016 2.2 Výstražné štítky 39 2.2 Výstražné štítky 2.2.1 Výstražné štítky na automatu Obr . 2.2 - 1 Výstražný štíte k na automatech…

2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2

2.1 Bezpečnostní pokyny Od verze softwaru SR.710.0 Vydání 12/2016

Při práci na permanentních magnetech dbejte prosím následujících pokynů:

 Osobám s aktivním implantáty (např. kardiostimulátory) nebo s jinými feromagnetickými pro-

tézami je důrazně zakázáno pracovat na těchto zařízeních nebo se k nim přiblížit. Od lineár-

ního motoru udržujte bezpečný odstup!

 Vzhledem ke značným magnetickým silám v přímé blízkosti magnetické dráhy a pohyblivých

primárních dílů je třeba dodržovat zvláštní bezpečnostní opatření. Těžké nebo široké objekty

z oceli nebo železa se nesmí dávat manuálně do blízkosti magnetické dráhy. Protože nejsou

magnetické síly viditelné, je jejich účinek v blízkosti magnetické dráhy zpravidla podceňován.

Magnetická síla může začít působit náhle. Může u feromagnetických objektů (z oceli nebo že-

leza) podobné velikosti jako magnetická dráha narůst v blízkosti dráhy až na několik tisíc

Newtonů.

 Při práci u magnetické dráhy noste vždy přiměřený pracovní a Ochranný oděv (např. ruka-

vice, boty, atd.).

 Montážní a jiné práce při výměně magnetické dráhy smí provádět výhradně technici systému

SIPLACE s odpovídajícím školením.

 Pro nouzové případy si připravte vždy nejméně dva klíny (asi 10° až 15°) z pevného nemag-

netického materiálu (např. hliníku) a nemagnetické kladivo (asi 2 až 3 kg). Tyto nástroje se

použijí v nouzovém případě pro uvolnění dílů přitažených k magnetické dráze a uvolnění

eventuálně přimáčknutých údů (prst, ruka, noha). Nikdy nepokládejte cívku motoru se želez-

ným jádrem přímo na magnetickou dráhu.

 Elektronické a měřící přístroje mohou být poškozeny nebo zničeny silným magnetickým po-

lem. Nepokládejte žádné přístroje obsahující magnetické díly do blízkosti počítačů, monitorů

nebo magnetických nosičů dat (např. pevné disky, kreditní karty, magnetofonové a video

pásky atd.)

 Udržujte mezi jednotlivými magnetickými drahami resp. mezi magnetickou dráhou a jinými

magnetickými plochami odstup minimálně 45 cm.

 Magnety musí být odborně zlikvidovány. Nutným předpokladem odborné likvidace je úplné

odmagnetizování permanentních magnetů.

Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce

Od verze softwaru SR.710.0 Vydání 12/2016 2.2 Výstražné štítky

2.2 Výstražné štítky

2.2.1 Výstražné štítky na automatu

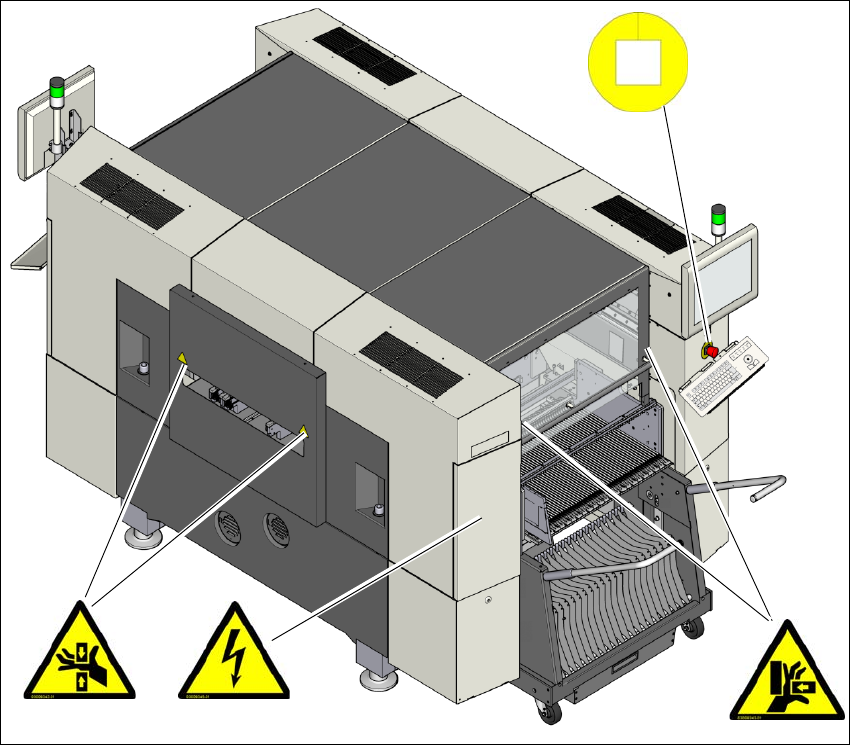

Obr. 2.2 - 1 Výstražný štítek na automatech - stanoviště 2

Pol. W203, č. výrobku 03009342-01

Pol. W204, č. výrobku 03009343-01

Pol. W206, č. výrobku 03009345-01

Pol. W210, č. výrobku 03009350-01

(T) Směr transportu desky

W 203

W 210

W 204

W206

2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2

2.2 Výstražné štítky Od verze softwaru SR.710.0 Vydání 12/2016

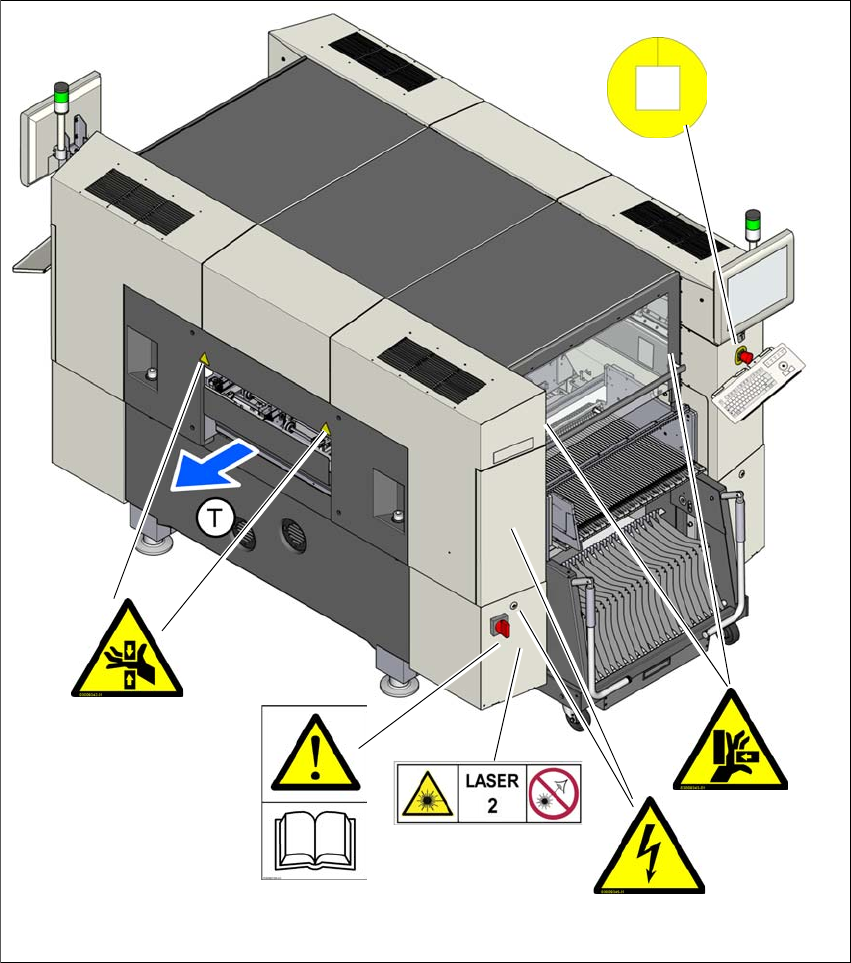

Obr. 2.2 - 2 Výstražný štítek na automatech - stanoviště 1

Pol. W201, č. výrobku 03009338-01
