2 Bezp e č nost práce Provozní návod SIPLACE SX1/SX2 2.2 Výstražné štítky Od verze softwaru SR.710.0 Vydání 12/2016 48 2.2.3.1 Výstražný štítek W205 na skluzu na od p adní pásy 2 Obr . 2.2 - 5 Výstražný štítek W205 na sk…
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.2 Výstražné štítky
47
2.2.3 Výstražný štítek W205 na řezačce pásu
2

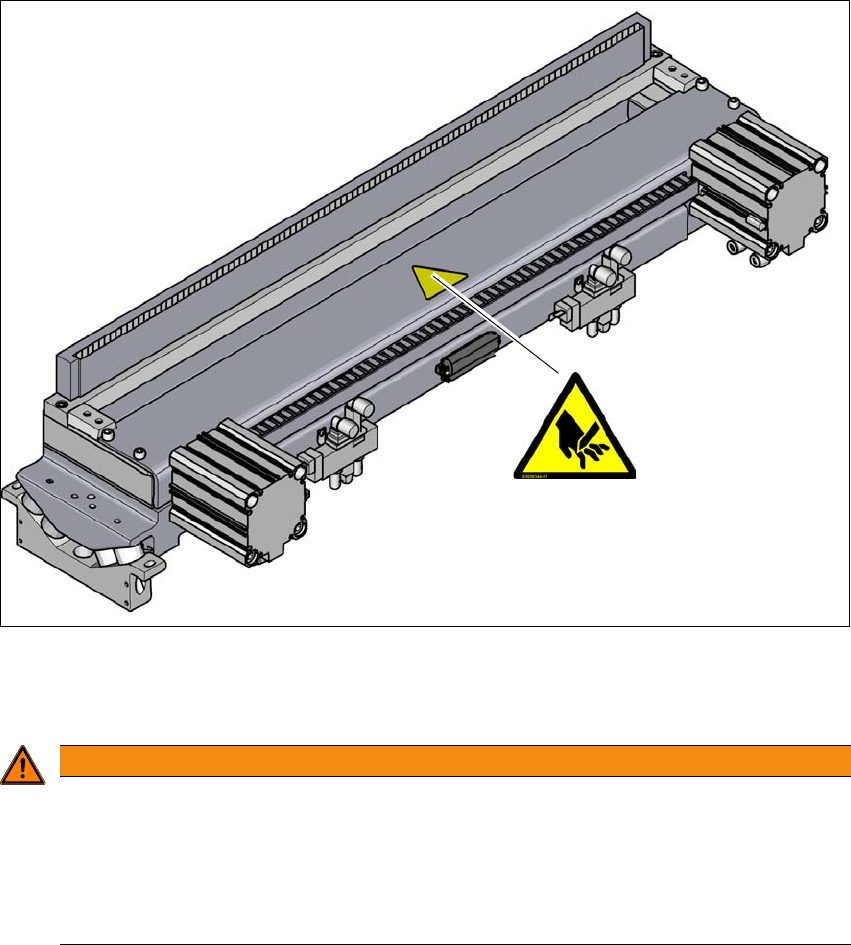

Obr. 2.2 - 4 Výstražný štítek W205 na horní straně přístroje na stříhání pásů
Pol. W205, č. výrobku 03009344-01
2
VÝSTRAHA
Nebezpečí pořezání!
Při práci na řezačce pásu hrozí pořezání!
Oddělte automat od elektrické sítě a od napájení tlakovým vzduchem.
Počkejte tak dlouho až provozní tlak klesne na 0 MPa.
Při práci na přístroji pro stříhání pásu noste pevné rukavice.
W205
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.2 Výstražné štítky Od verze softwaru SR.710.0 Vydání 12/2016
48

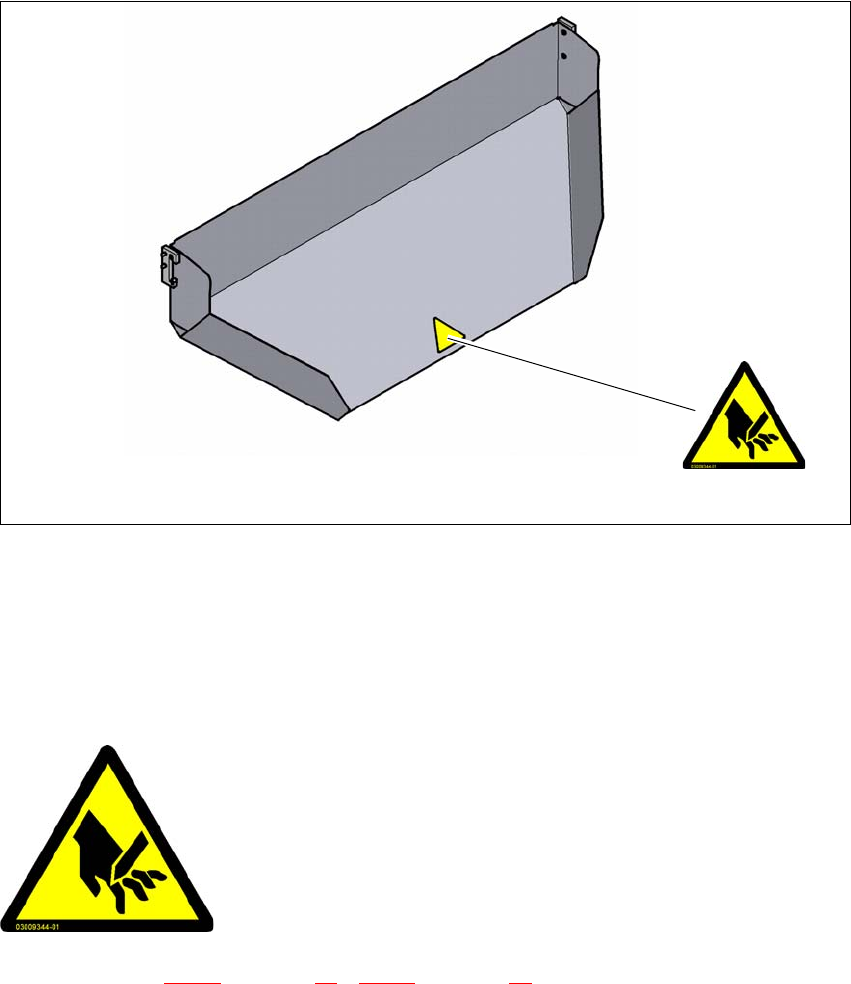

2.2.3.1 Výstražný štítek W205 na skluzu na odpadní pásy
2
Obr. 2.2 - 5 Výstražný štítek W205 na skluzu na odpadní pásy
Pol. W205, č. výrobku 03009344-01
2.2.3.2 Výstražný štítek 205
Výstražné štítky na řezačce pásu a skluzu na odpadní pásy.
2
Pol. W205 na obr. 2.2 - 4 na straně 47 a 2.2 - 5 na straně 48, č. výrobku 03009344-01 (počet na
automat: 4)
W205
2
2
2
2
2
2
2
2
NEBEZPEČÍ POŘEZÁNÍ!
I při vypnutém stroji trvá nebezpečí pořezání
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.2 Výstražné štítky
49
2.2.4 Výstražné štítky síťového napájení
2
Pol. W206 na obr. 2.2 - 6 na straně 49, č. výrobku 03009345-01 (počet na automat: 2).
Pol. W206 na obr. 2.2 - 8
na straně 51, č. výrobku 03009345-01 (počet na automat: 2).

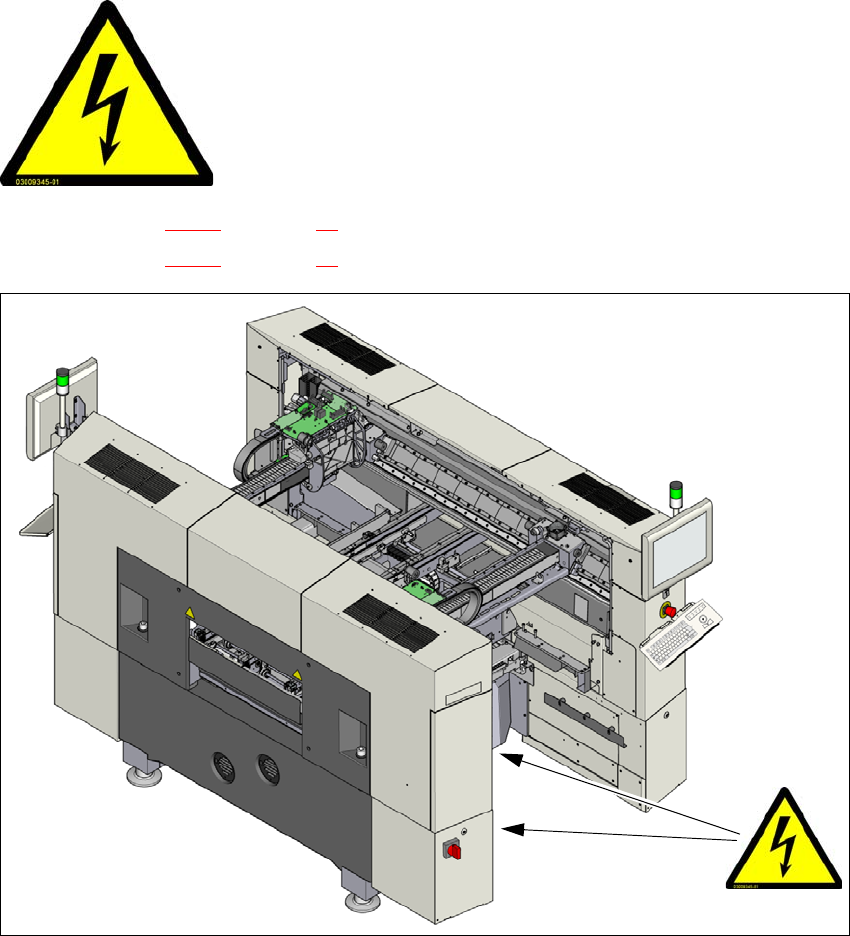

Obr. 2.2 - 6 Výstražný štítek W206, zakrytí napájení proudem
Pol. W206, na bočním krytu elektrického napájení
Pol. W206, na spodním krytu
NEBEZPEČNÁ NAPĚTÍ!
Označené díly jsou i při vypnutém hlavním spínači a při vytaženém
síťovém konektoru pod síťovým napětím.
Před servisními pracemi oddělit stroj od sítě
Oblast NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
