Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.2 Výstražné štítky
53
2.2.6 Výstražné štítky na SIPLACE SpeedStar C&P20 P
2

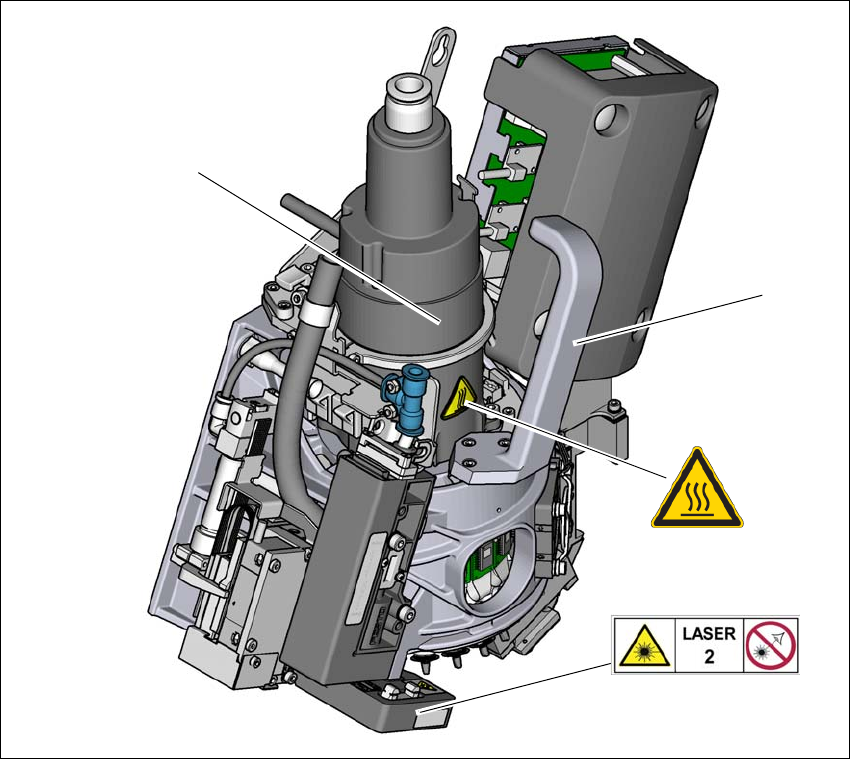

Obr. 2.2 - 10 Výstražné štítky na SIPLACE SpeedStar C&P20 P
(1) Informační štítek o vysoké teplotě, č. výrobku 03031926-01
(2) Těleso hvězdicového motoru
(3) Rukojeť
Pol. W Laserová třída 2, č. výrobku 03134118-01
(1)
(2)
(3)
W Laserová třída 2
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.2 Výstražné štítky Od verze softwaru SR.710.0 Vydání 12/2016
54
2.2.6.1 Vysoké teploty na SIPLACE C&P20 P
2
Pol. 1 na obr. 2.2 - 10, Strana 53 (počet na SIPLACE C&P20 P: 1)
2.2.6.2 Laserová třída 2 na senzoru součástek
2
Pol. W Laserová třída 2 na obr. 2.2 - 10 na straně 53, č. výrobku 03134118-01 (počet na C&P20
P: 1)
2
Vysoké teploty na SIPLACE C&P20 P při nepřetržitém provozu
Nebezpečí popálení – vysoká teplota!
Těleso hvězdicového motoru a madlo osazovací hlavy mohou mít při trvalém
provozu a při teplotě okolí nad 22°C vysokou povrchovou teplotu.
Pozor při dotýkání se těchto dílů.
2
2
2
LASEROVÉ ZÁŘENÍ
Laserová třída 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.2 Výstražné štítky
55
2.2.7 Výstražné štítky na SIPLACE MultiStar CPP
2

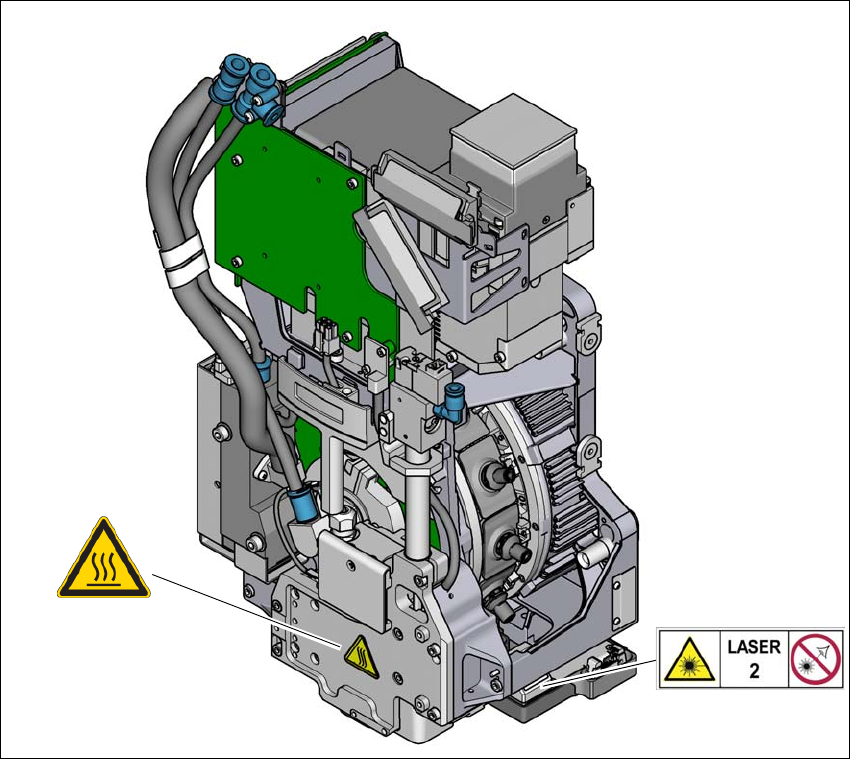

Obr. 2.2 - 11 Výstražné štítky na SIPLACE MultiStar CPP
(1) Informační štítek o vysoké teplotě, č. výrobku 03031926-01
Pol. W Laserová třída 2, č. výrobku 03134118-01
(1)
W Laserová třída 2
