Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.5 Bezpečnostní pokyny k provozu automatů SX1/SX2
67
2.5.5 Bezpečnostní pokyny pro kamery součástek hlavy TwinStar při výměně osa-
zovací hlavy
2
2.5.6 Pokyn k bezpečnosti automatu pro elektrostaticky citlivé součástky
2
2.5.7 Bezpečnostní pokyny ke správnému nasazování odhazovacích nádob
Pro vyloučení kolize mezi osazovací hlavou a odhazovací nádobou na součástky resp. pipety
dbejte následujících pokynů:
Dbejte na to, aby odhazovací nádoba správně seděla ve svém držáku.
Kontrolujte, zda odhazovací nádoba nevyčnívá nad držák.
2
VÝSTRAHA
Nebezpečí kolize!
Při výměně osazovací hlavy TwinStar za hlavu SpeedStar koliduje hlava SpeedStar s tě-
lesy kamer.
Demontujte stacionární kamery součástek typu 33, 55 x 45 a typu 25, 16 x 16, pou-
žívané pro hlavu TwinStar.
UPOZORNĚNÍ
Předpoklady bezpečnosti automatů pro elektrostaticky citlivé součástky
Používejte výhradně pipety, které jsou označeny jako vodivé.
UPOZORNĚNÍ
Na každou odhazovací nádobu je možné dodatečně nainstalovat snímač (viz část 6.9
na
straně 332
), který signalizuje její správnou pozici.
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.5 Bezpečnostní pokyny k provozu automatů SX1/SX2 Od verze softwaru SR.710.0 Vydání 12/2016
68
2.5.8 Bezpečnostní pokyny k používání výměníku pipet
Aby nedošlo ke kolizi mezi osazovací hlavou a výměníkem pipet, dodržujte následující pokyny:
2
2
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce!
Pokud páka vyčnívá nad zásobník, může dojít ke kolizi osazovací hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.5 Bezpečnostní pokyny k provozu automatů SX1/SX2
69
2.5.9 Vysoké teploty na podávacích modulech osy X při trvalém provozu
2

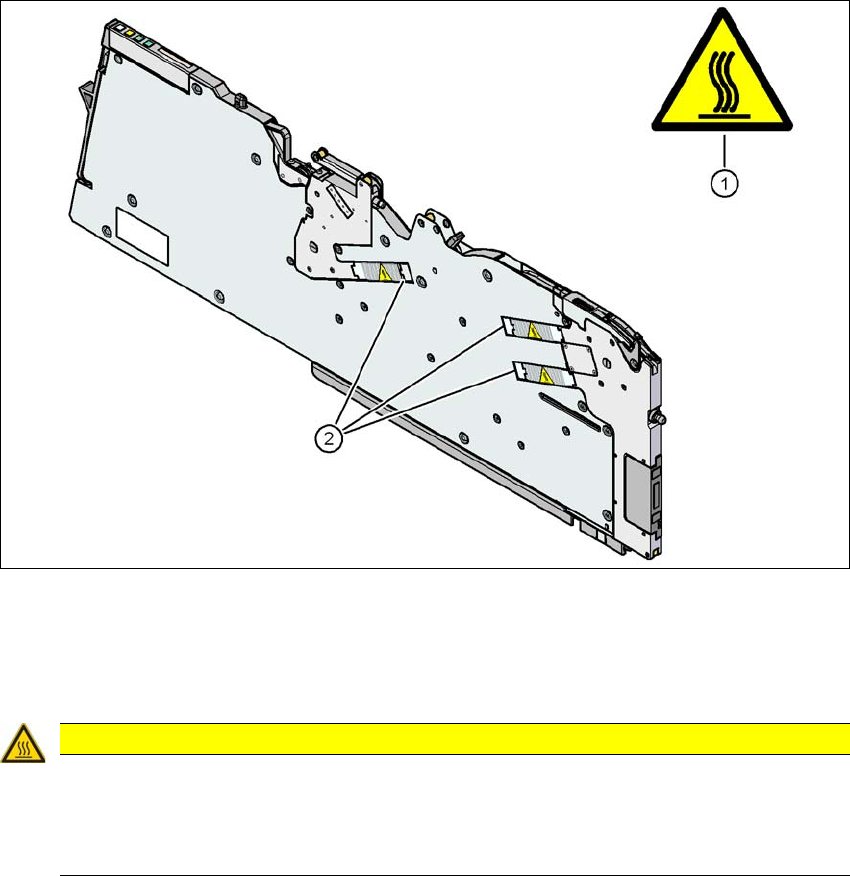

Obr. 2.5 - 3 Vysoké teploty na podávacích modulech osy X při trvalém provozu
(1) Informační štítek o vysoké teplotě, č. výrobku 03031926-01
(2) Krokový motor
2
POZOR
Nebezpečí popálení – vysoká teplota!
Krokové motory mohou mít při trvalém provozu a teplotě prostředí nad 22°C vysoké po-
vrchové teploty.
Pozor při dotýkání se těchto motorů.
