Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.7 Bezpečnostní zařízení
71
2.7 Bezpečnostní zařízení
2.7.1 Ochranné kryty
Ochranné kryty a kryty slouží jako separační ochranné zařízení a zamezují přístup do vnitřního
prostoru automatu.
2
2

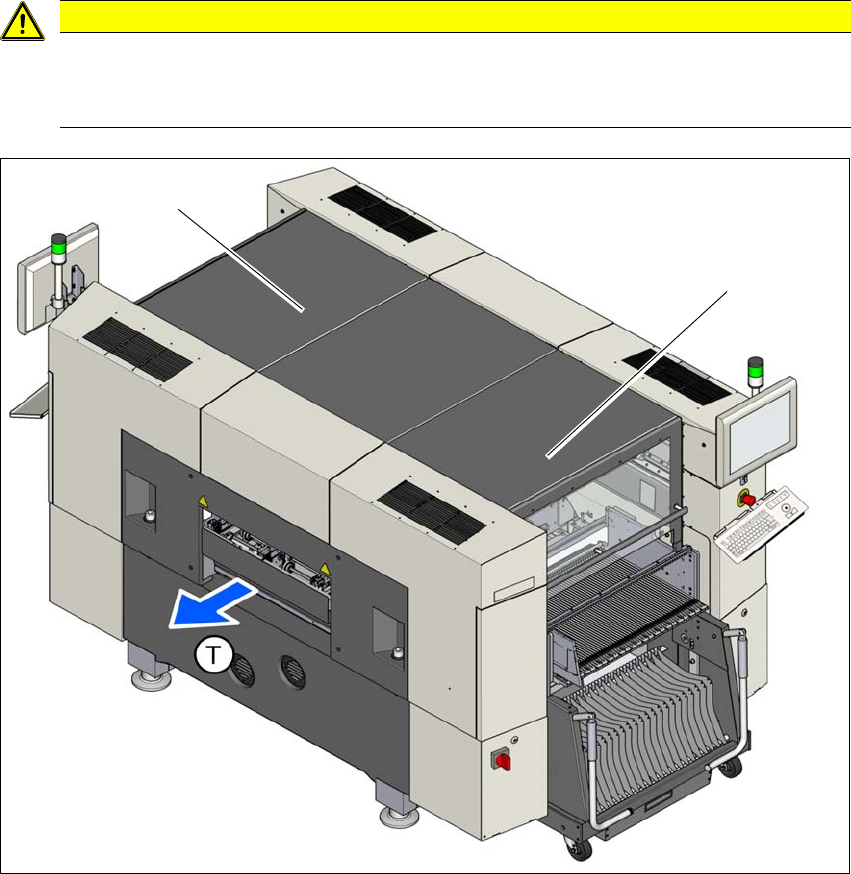

Obr. 2.7 - 1 Ochranné kryty
(1) Ochranný kryt, stanoviště 1
(2) Ochranný kryt, stanoviště 2
Oblast posuvu portálů zakrývají dva ochranné kryty (poz. 1 a 2), které lze otevřít.
POZOR
Nebezpečí poškození!
Ochranné a jiné kryty mohou být poškozeny nadměrným zatížením.
Nevstupujte a nestoupejte na ochranné ani jiné kryty.
(1)
(2)
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.7 Bezpečnostní zařízení Od verze softwaru SR.710.0 Vydání 12/2016
72
Funkce 2
Pokud se jeden z ochranných krytů otevře směrem nahoru, dojde okamžitě k přerušení elektric-
kého napájení portálových os. Portálové osy se zastaví. Na obrazovce se objeví hlášení "Kryty
uzavřít".
Ochranné kryty zavřete a stiskněte tlačítko Start (poz. 2 na obr. 2.7 - 2), aby pokračovalo osa-
zování.
2

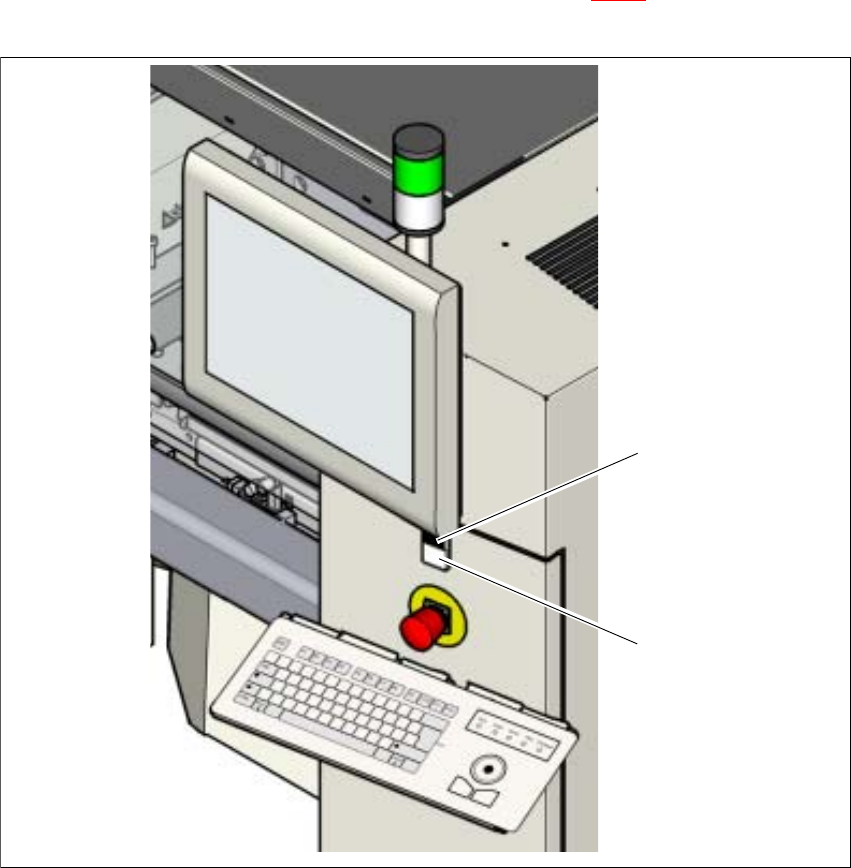

Obr. 2.7 - 2 Umístění tlačítek Start na automatu
(1) Tlačítko Stop (černé) na automatu
(2) Umístění tlačítek Start na automatu
(2)
(1)
