Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.7 Bezpečnostní zařízení
77
Počítadlo součástek 2
Počet osazených součástek (počitadlo součástek) lze zjistit v softwaru stanice. Informace jsou
uvedené v online nápovědě.
Tlačítko NOUZOVÉHO ZASTAVENÍ s nucenou aretací (pol. 5 na obr. 2.7 - 3 na straně 73 a pol.
1 na obr.
2.7 - 4 na straně 74) 2
Tlačítko nouzového zastavení je tlačítko s červeným knoflíkem, který po stisknutí, zůstává v této
poloze zasunut. Při stisknutí tlačítka NOUZOVÉ ZASTAVENÍ se rozevře spínací kontakt obvodu
NOUZOVÉHO ZASTAVENÍ - zareaguje bezpečné zastavení (CSB). Meziobvodové napětí (300 V-
) pro portálové osy a meziobvodové napětí (160 V-) pro hvězdicové osy se vypnou. Servozesilo-
vače os DP příp. Z jsou i nadále napájeny 42 V DC. Signální kontakt tlačítka nouzového zastavení
se rozepne a na obrazovce se objeví hlášení "Stisknuto tlačítko nouzového zastavení". Následu-
jící konstrukční skupiny jsou deaktivovány:
– Transport desek
– Upínání desek plošných spojů
– Nastavení šířky
– Zarážka desek
– Feeder Control Unit
–Přívod stlačeného vzduchu do řezačky prázdných obalů
2
Spínač ochranného krytu 1 a 2 (poz. 1 a 2 na obr. 2.7 - 5 na straně 75) 2
Tyto spínače kontrolují, jestli jsou ochranné kryty zavřené. Pokud jsou zavřeny, jsou sepnuty kon-
takty nouzového okruhu a signální kontakt. Při otevření některého z krytů se rozevře kontakt
NOUZOVÉHO ZASTAVENÍ a signální kontakt. Jednotlivé komponenty se deaktivují, popř. zůsta-
nou aktivní (viz obr. 2.7 - 7
na straně 81).
Ochranný spínač k rozpoznání dorazu (poz. 3 na obr. 2.7 - 5 na straně 75) 2
V případě SIPLACE SX1/SX2 kontrolujte tyto spínače, jestli je alespoň jeden z dorazů na svém
místě. Tím se zaručí, aby byl po výměně portálu namontovaný alespoň jeden doraz.
UPOZORNĚNÍ
Osazování je přerušeno a může pokračovat nebo být přerušeno, když je stroj opět funkč-
ní.
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.7 Bezpečnostní zařízení Od verze softwaru SR.710.0 Vydání 12/2016
78
2.7.3 Bezpečné zastavení (CSB) a servisní zásuvka
2

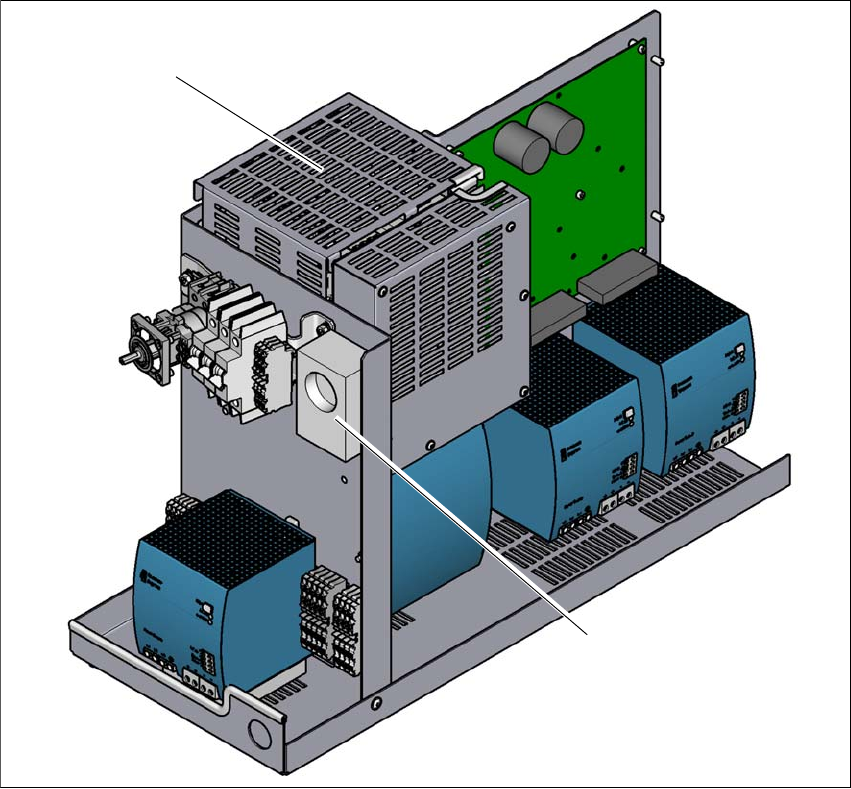

Obr. 2.7 - 6 Poloha bezpečného zastavení (CSB) a servisní zásuvky
2
(1) Bezpečné zastavení (CSB)
(2) Servisní zásuvka
(2)
(2)
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.7 Bezpečnostní zařízení
79
Bezpečné zastavení (CSB) (pol. 1 na obr. 2.7 - 6 na straně 78) 2
Bezpečné zastavení (CSB) je umístěno v zásuvném napáječi. Je použito pro sledování obvodů
nouzového zastavení a bezpečnostních zařízení.
2
Pro aktivaci bezpečného zastavení (CSB) musejí být splněny tři podmínky:
– Musí být vydán signál "Uvolnění softwaru", popř. "Control ON".
– Musí být uzavřeny okruhy nouzového zastavení.
–Musí být stlačeno tlačítko start.
Servisní zásuvka (pol. 2 na obr. 2.7 - 6 na straně 78) 2
2
NEBEZPEČÍ
Životu nebezpečné napětí pod krytem bezpečného zastavení (CSB)!
Pod krytem se nacházejí díly, které i ve vypnutém stavu stroje a vytaženém síťovém ko-
nektoru, mohou vést životu nebezpečné napětí. Po vytažení síťového konektoru vyčkejte
5 minut, až se kondenzátory vybijí.
Nikdy kryty neotevírejte.
Pouze servisní technik společnosti ASM Assembly Systems GmbH&Co.KG, popř.
servisní technik provozovatele vyškolený společností ASM smí pracovat na bezpeč-
ném zastavení (CSB) a na napájení.
UPOZORNĚNÍ
Servisní zásuvka smí být používána pouze u sítí s existujícím a připojeným nulovým vo-
dičem.
Servisní zásuvka je určena výhradně k použití prostřednictvím vyškoleného servisního
personálu.
Slouží výhradně k připojení servisních zařízení s příslušným rozsahem napětí a se zástr-
čkou, která je vhodná pro servisní zásuvku.
Napětí, které je k dispozici mezi L a N, určuje napětí zdrojové sítě v místě instalace.
Je nezbytné dodržovat místní předpisy! Pokud instalovaná servisní zásuvka neodpovídá
místním předpisům, není povoleno servisní zásuvku používat a musí být zcela deaktivo-
vána!
