Provozní návod SIPLACE SX1/SX2 2 Bezpe č nost práce Od verze softwaru SR.710.0 V ydání 12/2016 2.7 Bezpe č nost ní za ř ízení 81 2 Obr . 2.7 - 7 Smy č ky NOUZOVÉHO ZAST A VENÍ SIPLACE SX1/SX2 S tisknuté tla č ítko St art…
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.7 Bezpečnostní zařízení Od verze softwaru SR.710.0 Vydání 12/2016
80
2.7.4 Okruhy NOUZOVÉHO ZASTAVENÍ a signální okruh
2.7.4.1 Uspořádání okruhů NOUZOVÉHO ZASTAVENÍ
Následující kontakty jsou zapojeny do série a tvoří smyčku okruhu NOUZOVÉHO ZASTAVENÍ:
– Uzavírací kontakty nebo dva spínače ochranných krytů
– Uzavírací kontakty dvou monitorování dorazů na ose Y
– Uzavírací kontakty obou tlačítek NOUZOVÉHO ZASTAVENÍ
– Uzavírací kontakty dvou vozíků na součástky
2.7.4.2 Uspořádání signálního okruhu
Systém jednotlivě skenuje následující moduly signálního okruhu:
– Ochranné spínače ochranných krytů
– Monitorování dorazů osy Y
– Signální kontakty vozíků na součástky
–Tlačítko NOUZOVÉHO ZASTAVENÍ
Všechny signální kontakty jsou při provozuschopném stavu automatu sepnuty. Pokud je například
jeden Ochranný kryt nadzvednut, rozepne se příslušný signální kontakt. Prostřednictvím sběrnice
CAN je tato změna stavu signalizována řídícímu počítači. V uživatelském rozhraní se zobrazí od-
povídající hlášení chyby.
2.7.4.3 Popis funkce okruhů NOUZOVÉHO ZASTAVENÍ
Pro spuštění a pro provoz automatu musí být splněny následující podmínky:
– Všechny vozíky na součástky musí být připojené a zapojené.
– Všechny ochranné kryty musí být uzavřeny.
– Musí být namontované všechny dorazy osy Y.
–Obě tlačítka NOUZOVÉHO ZASTAVENÍ musí být odblokovaná.
– Musí být dosaženo minimálního provozního tlaku.
– Aby spouštěcí signál tlačítka Start mohl zapnout bezpečné zastavení (CSB), musí být aktivo-
vané uvolnění softwaru (Control ON).
Pokud je nyní stisknuto některé spouštěcí tlačítko, zapne se bezpečné zastavení (CSB) a stroj je
připravený k provozu.
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.7 Bezpečnostní zařízení
81
2
Obr. 2.7 - 7 Smyčky NOUZOVÉHO ZASTAVENÍ SIPLACE SX1/SX2
Stisknuté tlačítko Start.
Ne
Ne
Ano
Ne
Ne
Ano
Ano
2
Aktivní
Bezpečné zastavení Ne
Napětí
Osa Y 0 V
Osa X 0 V
Hvězdicová osa 0 V
Osa DP 42V-
Osa Z (C&P, TH) 42 V-
Osa Z (CPP) 0 V-
Aktivní
Transport desek Ne
Zvedací stůl Ne
Upínání desek Ne
Nastavení šířky Ne
Řezačka prázdných pásů Ne
Vstup vozíku Ano
Ano
Stlačený vzduch
min. 0,5 MPa
(5,0 bar)?
Je stisknuto tlačítko nouzo-
vého zastavení?
- Ochranný kryt otevřený?
- Chybí doraz osy Y?
Je přerušena smyčka
NOUZOVÉHO ZASTAVENÍ
vozíku KS?
2
Aktivní
Bezpečné zastavení Ano
Napětí
Osa Y 300 V-
Osa X 300 V-
Hvězdicová osa 160 V-
Osa DP 42 V-
Osa Z (C&P, TH) 42 V-
Osa Z (CPP) 160 V-
Aktivní
Transport desek Ano
Zvedací stůl Ano
Upínání desek Ano
Nastavení šířky Ano
Řezačka prázd. pásů Ano
Vstup vozíku Ano
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.7 Bezpečnostní zařízení Od verze softwaru SR.710.0 Vydání 12/2016
82
2.7.5 Chránič proti zásahu
2.7.5.1 Ochrana proti zásahu na stanovištích
2

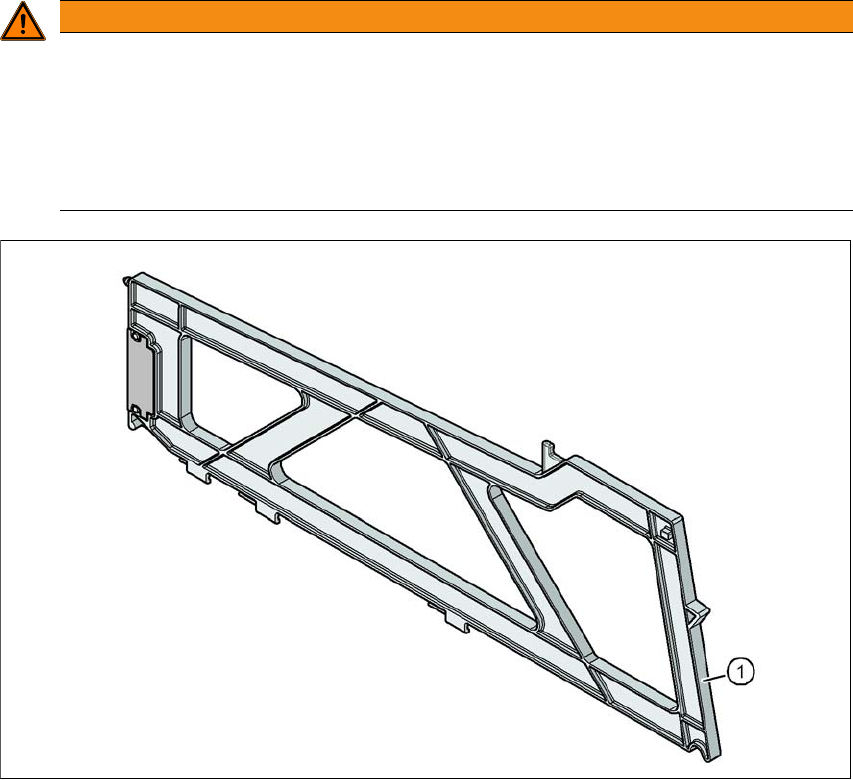

Obr. 2.7 - 8 Ochrana proti zásahu na stanovištích vozíků na součástky
2
(1) Maketa přívodního modulu SIPLACE X, č. výrobku 00141226-xx
VÝSTRAHA
Provozní
Zajištění bezpečnosti provozu obsazením každého druhého stanoviště!
Bezpečný provoz vozíků na součástky u automatů SIPLACE SX1/SX2 je zaručen, pokud
je alespoň na každém druhém volném stanovišti podávací modul nebo ochrana proti zá-
sahu (maketa podávacího modulu)
Každé druhé volné stanoviště zajistěte chráničem proti zásahu také při použití držáku
na ploché zásobníky.
