This page is intentionally blank.
此页是空白页
75
PTS-FIFEEDER-19
J
N
N
P
P
K
L
M
J
M
L
Ref.1/
N
2
10.1
48
48
25
43
70.1
32
31
33
33
34
35
34
31.1
38
38
41
37
40
38
39
36
30
6
1
3
4
76
77
71
73
74
75
78
79
80
72
42
70
8
7
5
40
24
24.1
26
27
28
28
29
46
81
13
19
21
22
23
15
10
14
16
17
18
11
12
9
91
92
92
93
100
101
101
102
105
106
106
107
108
109
109
110
111
112
113
120
121
122
123
124
130
131
132
132
133
133
134
134
135
136
137
137
138
139
139
140
141
111
112
113

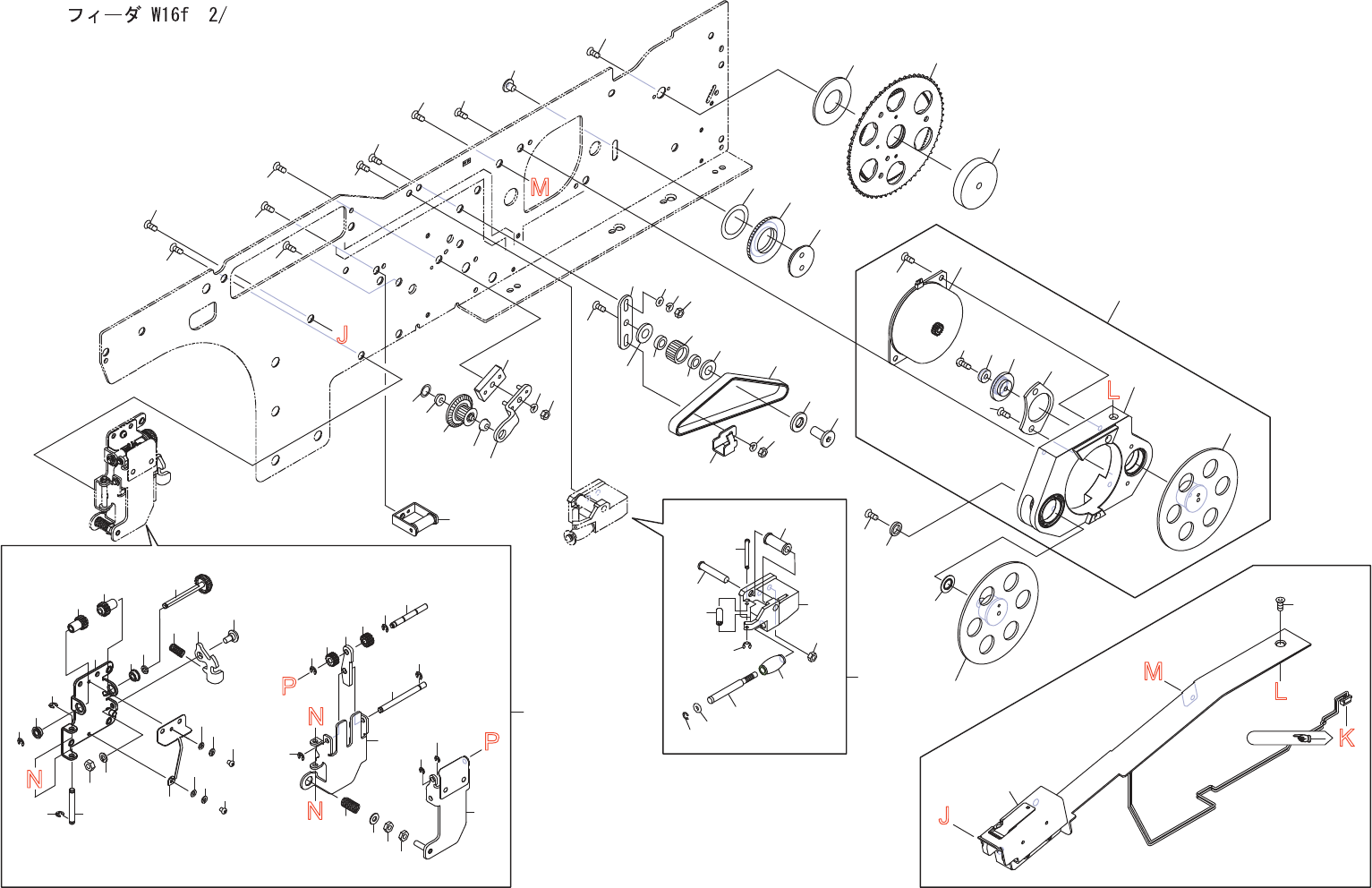

FEEDER W16f 2/
2ADLFB005922
PTS-FIFEEDER-19
FEEDER W16f 2/
フィーダ W16f 2/
2ADLFB005922
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA29107
1
PIN
ピン
2
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
3
AA40E02
1
SPROCKET
スプロケット
4
PM16312
1
SPACER
スペーサ
5
PM28122
1
PIN
ピン
6
PM26901
2
BOLT
ボルト
7
PM32161
1
GEAR
ギヤ
8
PM04153
1
SPACER
スペーサ
9
2ADLFB005404
1
MOTOR, STEPPING
モータ　ステッピング
10
AA35X04
1
BKT, MOTOR
ＢＫＴ　モータ
10.1
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
11
2ADLFB002904
1
MOTOR, STEPPING
モータ　ステッピング
12
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
13
AA01510
1
GEAR
ギヤ
14
PM04272
1
RETAINER, BEARING
押え　ベアリング
15
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
16
AA01607
1
GEAR
ギヤ
17
PM04333
1
COLLAR
カラー
18
K5258G
1
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X010(3
ｶ
ｼﾛ
)
19
AA1BN06
1
GEAR
ギヤ
21
PM12402
1
COLLAR
カラー
22
PM03703
1
WASHER
ワッシャ
23
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
24
AA3BT02
1
BKT
ＢＫＴ
24.1
2MDLFB029500
1
SPACER
スペーサ
25
K65002
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X012(3
ｶ
ｼﾛ
)
26
N10793
1
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
27
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
28
H4569A
2
BEARING, MINIATURE
ベアリング　ミニチュア
DDLF-630ZZ
29
AA3ER04
1
GEAR
ギヤ
30
PM25491
1
SPACER
スペーサ
31
PB01671
1
PLATE
プレート
31.1
PB54882
1
GUIDE
ガイド
32
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
33
N10793
2
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
34
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
35
W1108D
1
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
36
PM90792
1
PIN
ピン
37
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
38
PJ00183
2
SPACER
スペーサ
39
H45732
1
BELT, TIMING
ベルト　タイミング
204-2GT-6
40
H44516
2
BEARING, MINIATURE
ベアリング　ミニチュア
DDL-850ZZ
41
PM60181
1
PULLEY, TIMING
プーリ　タイミング
42
AA99005
1
ROLLER
ローラ
43
K5357B
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X004(3
ｶ
ｼﾛ
)
46
2ADLFB006109
1
GEAR
ギヤ
48
K65003
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
70
AA0CB09
1
BKT, ROLLER
ＢＫＴ　ローラ
70.1
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
71
PH02161
1
BKT, ROLLER
ＢＫＴ　ローラ
72
PJ03533
1
ROLLER
ローラ
77
