11. OPTIONS AND PERIPHERAL EQUIPMENT
11 - 24
(3) MR-RB50/MR-RB51/MR-RB5N/MR-RB54-4/MR-RB5G-4/MR-RB5U-4
[Unit: mm]
2.3
133 82.5
49 82.5
Cooling fan mounting
screw (2-M3 screw)
On opposite side
200 A
B
8120
108
12
12.5
162.5
350
162.5
12.5
7
Approx. 30
7 × 14
slotted hole
Intake
Terminal block
P
C
G3
G4
Terminal screw size: M4
Tightening torque: 1.2 [N•m]
Mounting screw
Screw size: M6
Tightening torque: 5.4 [N•m]
Regenerative
option
Variable
dimensions
Mass
[kg]
A B
MR-RB50
17 217
5.6
MR-RB51
MR-RB5N
MR-RB54-4
23 223
MR-RB5G-4
MR-RB5U-4
(4) MR-RB032
[Unit: mm]
T
E1
30
15
99
1.6
119
14412
156
168
6
6
5
φ6 mounting hole
Approx. 6
Approx. 12
Approx. 20
TE1 terminal
G3
G4
P
C
Applicable wire size: 0.2 mm
2
to 2.5 mm
2
(AWG 24 to
12)
Tightening torque: 0.5 to 0.6 [N•m]
Mounting screw
Screw size: M5
Tightening torque: 3.24 [N•m]
Mass: 0.5 [kg]
11. OPTIONS AND PERIPHERAL EQUIPMENT
11 - 25

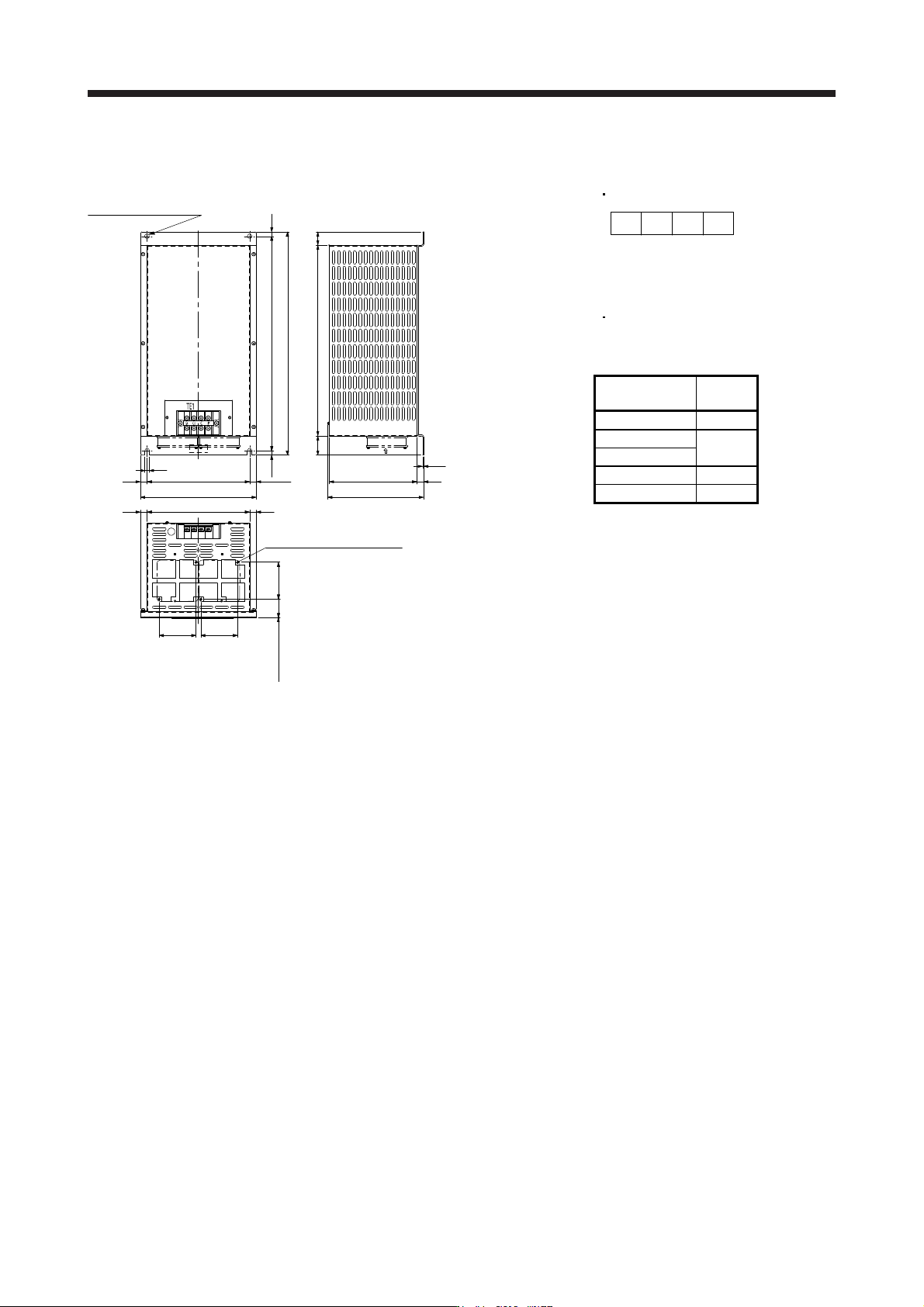

(5) MR-RB5R/MR-RB9F/MR-RB9T/MR-RB5K-4/MR-RB6K-4
[Unit: mm]
480
10
260
230
10
2-φ10 mounting hole
500
30427
43
197
15
2.3
Cooling fan intake
215
15
23015
10
15 15
82.5
82.582.5
Approx. 42
Cooling fan mounting
screw (4-M3 screw)
TE1 terminal block
PCG3G4
Terminal screw size: M5
Tightening torque: 2.0 [N•m]
Mounting screw
Screw size: M8
Tightening torque: 13.2 [N•m]
Regenerative
option
Mass
[kg]
MR-RB5R 10
MR-RB9F
11
MR-RB9T
MR-RB5K-4 10
MR-RB6K-4 11
11. OPTIONS AND PERIPHERAL EQUIPMENT
11 - 26

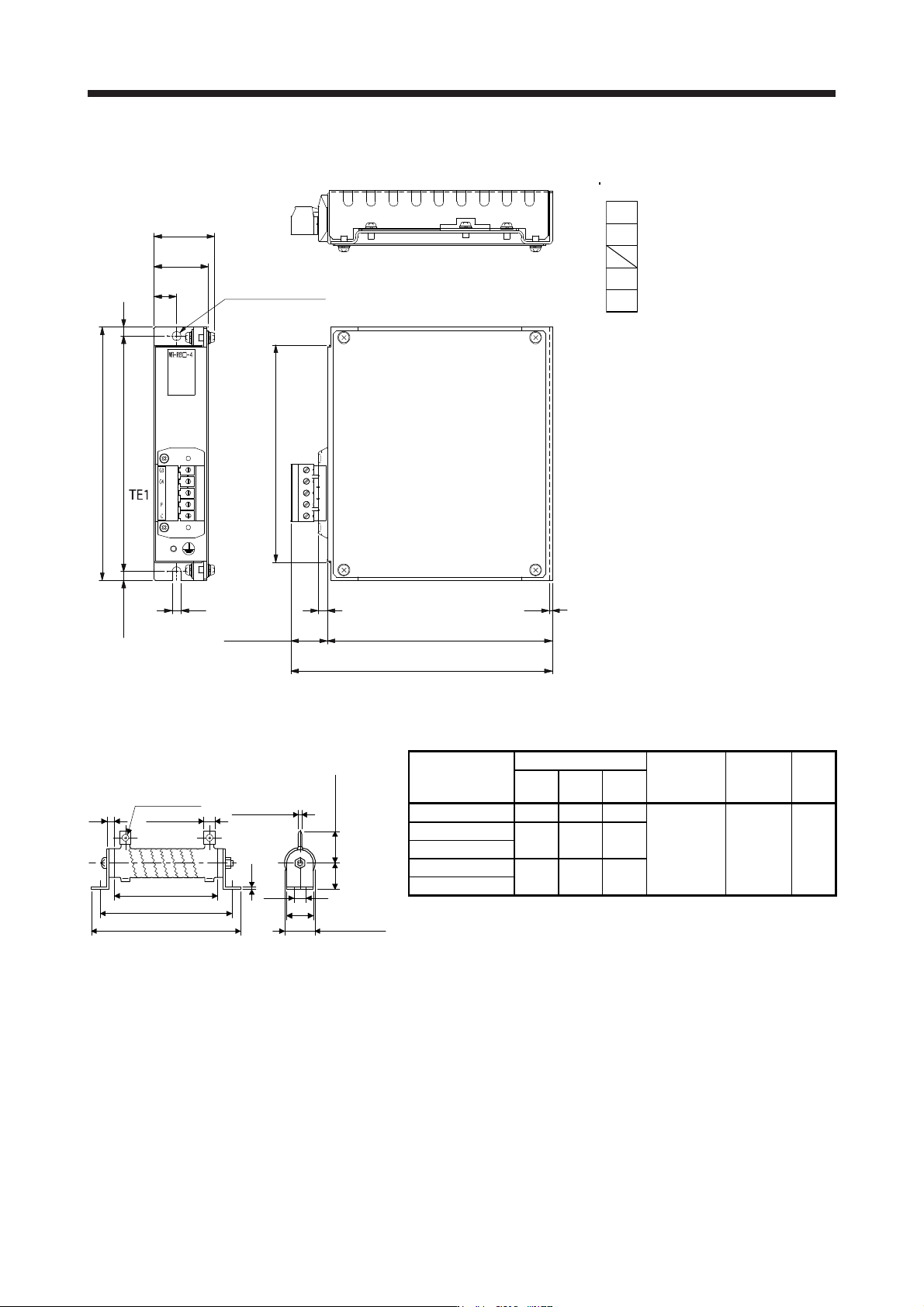

(6) MR-RB1H-4
[Unit: mm]
156
168
144
6
2
149
173
6
Approx. 6
Approx. 24
6
15
φ6 mounting hole
36
40
TE1 terminal
P
C
G3
G4
Applicable wire size: AWG 24 to 10
Tightening torque: 0.5 to 0.6 [N•m]
Mounting screw
Screw size: M5
Tightening torque: 3.24 [N•m]
Mass: 1.1 [kg]
(7) GRZG400-0.8Ω/GRZG400-0.6Ω/GRZG400-0.5Ω/GRZG400-2.5Ω/GRZG400-2.0Ω (standard
accessories)
[Unit: mm]
Approx. K
1.6
Approx. φ47
9.5
40
411
385
10
Approx. φC
Approx. A
Approx. 2.4
40
Approx. 330
Regenerative
resistor
Variable dimensions
Mounting
screw size
Tightening
torque
[N•m]
Mass
[kg]
A C K
GRZG400-0.8Ω 10 5.5 39
M8 13.2 0.8
GRZG400-0.6Ω
16 8.2 46
GRZG400-0.5Ω
GRZG400-2.5Ω
10 5.5 39
GRZG400-2.0Ω
