Chapter 1
维护条件
SLM120/120S/110 Maintenance Handbook 13
Chapter 1
Ultra High Speed LED / Lens Mounter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
2. 紧急停止
FEEDER
CHANGE
READY
START
STOP RESET
FEEDER
CHANGE
READY
START
STOP RESET
1. 按‘EMG’开关
3. 按‘RESET’按钮2. 按‘STOP’按钮
FEEDER
CHANGE
READY
START
STOP RESET
Chapter 1
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 14
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 按‘MODE’按钮

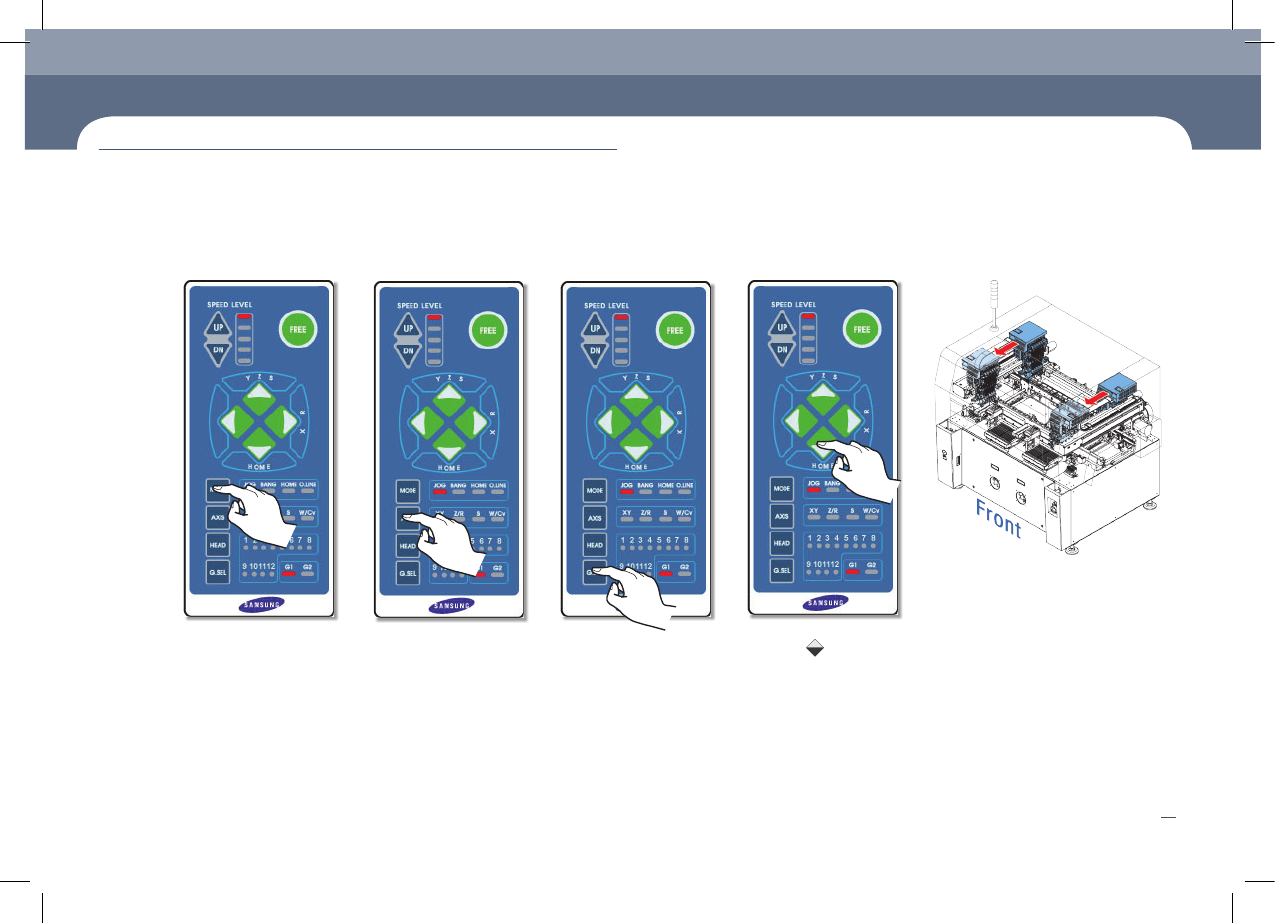

3. 贴片头(Head)移动到正面
按‘ ’按钮
继续按压“▼”键直到贴片
头移动到所需位置。
按‘JOG’按钮
选择
G1 选择XY
2. 按‘AXIS’按钮 3. 按‘G.SEL’按钮 4. 按操作键
贴片头(Head)移动到正面
Chapter 1
维护条件
SLM120/120S/110 Maintenance Handbook 15
Chapter 1
Ultra High Speed LED / Lens Mounter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 按‘MODE’按钮
4. 贴片头(Head)移动到背面
按‘ ’按钮
继续按压“▲”键直到贴片
头移动到所需位置。
按‘JOG’按钮
选择
G1 选择XY
2. 按‘AXIS’按钮 3. 按‘G.SEL’按钮 4. 按操作键
贴片头(Head)移动到背面
