Chapter 1
维护条件
SLM120/120S/110 Maintenance Handbook 20
Chapter 1
Ultra High Speed LED / Lens Mounter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护用工具

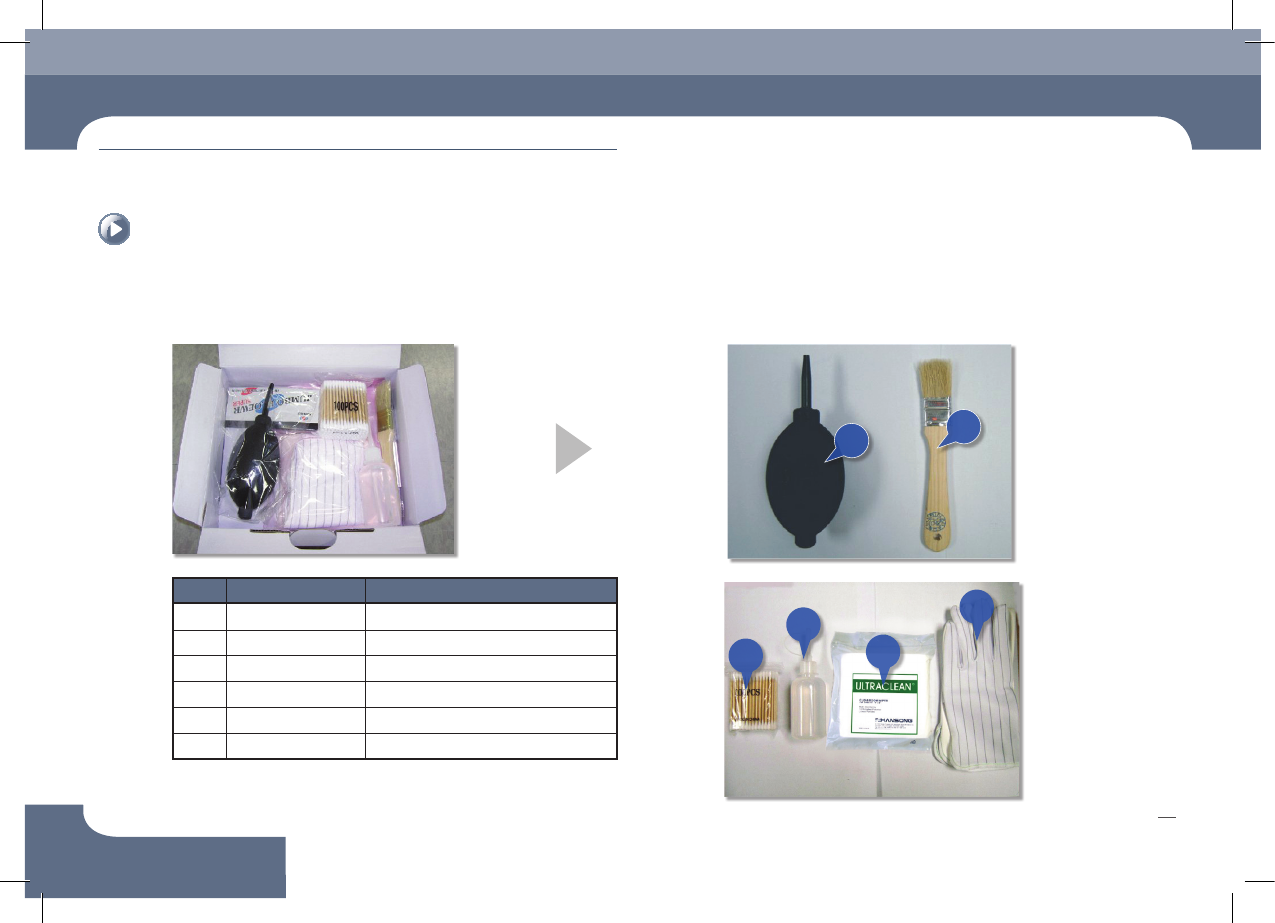

用来保养本设备的 Cleaning Kit 需要另行购买。
这里介绍构成Cleaning Kit的组成物和用途
1. Cleaning Kit(材料编号: FC08-001021A)
1
2
3
4
5
6
NO.
通称 用途
1
空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2
刷子 清除供料器底座表面的晶片或异物。
3
棉棒
擦拭
Nozzle Holder
。
4
酒精
擦拭
Cover Glass
的表面。
5
干净的布
Mirror
或镜片上有异物而需要清扫时使用
6 Emboss
手套 清扫
Camera
或
Mirror
时使用
Chapter 1
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 21
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

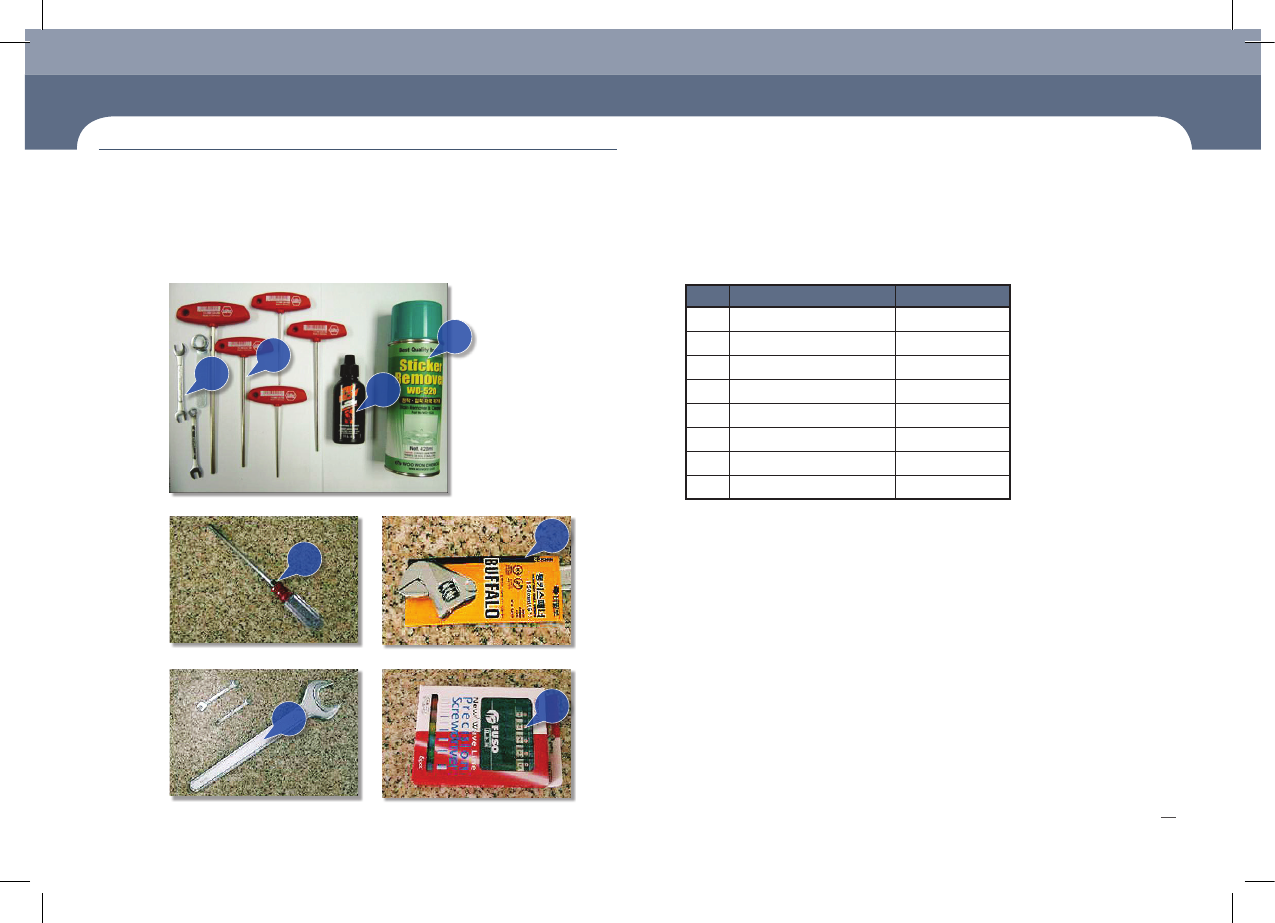

2. 维护用工具
1
2
3
4
5
6
7
8
序号 名称 器材编号
1
扳手
(7mm) TO03-900148
2 T
板钳
J9099034A
3
吸嘴用润滑油
CM01-900473
4
喷射器
CM01-900472
5
起子
TO03-900168
6
活动扳手
TO03-900169
7 46mm
扳手
TO03-900149
8
精密螺丝刀组
TO03-900043
用来保养本设备的其它工具需要另行购买。
Chapter 1
维护条件
SLM120/120S/110 Maintenance Handbook 22
Chapter 1
Ultra High Speed LED / Lens Mounter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

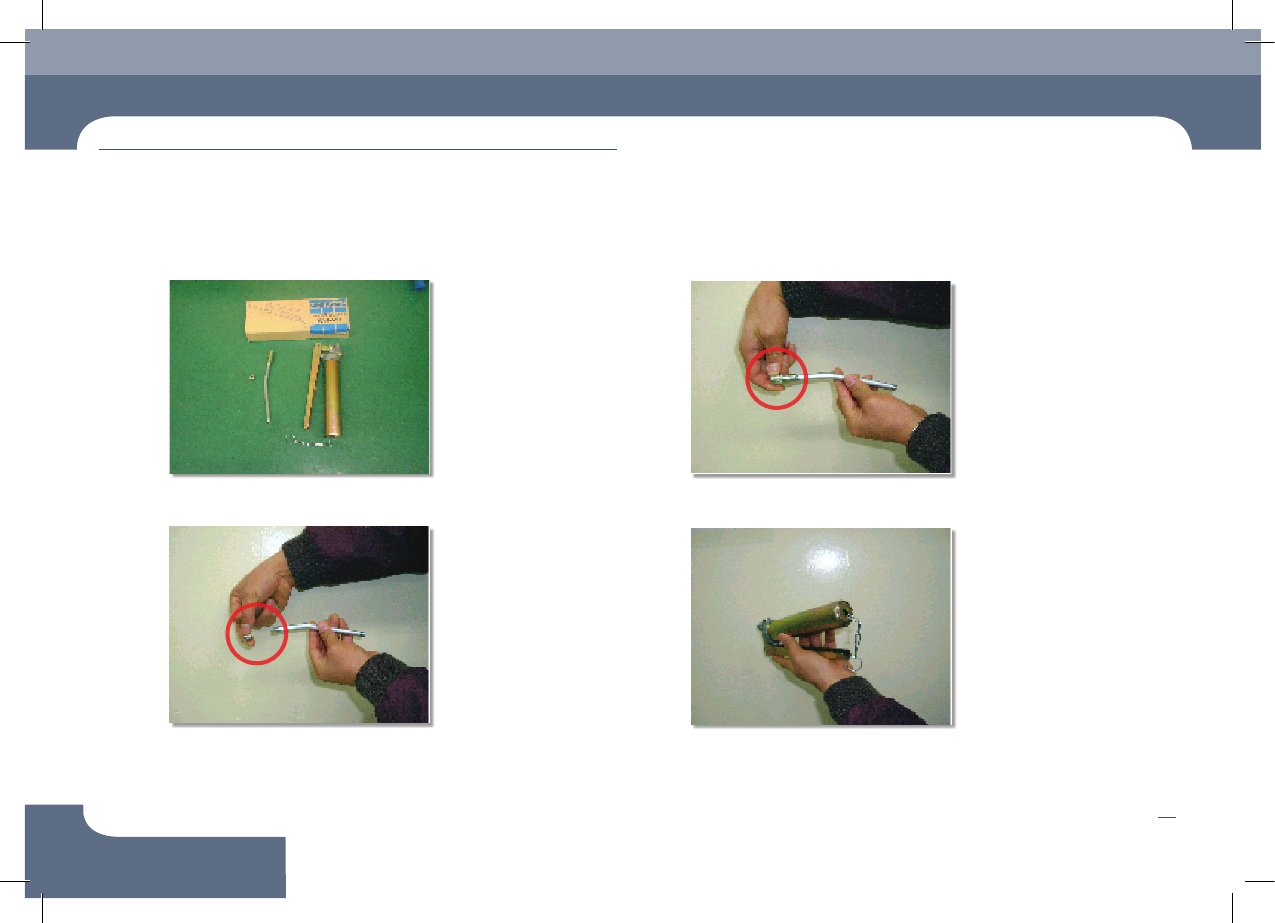

- 注油器的构成：注油器-1、连接管-2、Nipple Tip-2 - 对X L/M Guide注油时、使用短型Nipple Tip。
- 对其它共使用部分注油时、使长型Nipple Tip。
1. 往后拉气缸杆并且挂在后面的槽(home)上、然后注入润滑脂(Grease)。
3. 注油器的使用方法
