Chapter 3
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 35
每日检查
推荐清洗液(Ethyl Alcohol)
、
Air Gun
、
吸嘴用润滑油
、
喷射用圆瓶
、
内径疏通用别针
、
空
气喷射器
、清洗液
防止因Nozzle的堵塞及碎裂产生的PCB不良
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 手动卸装Head Assembly和 ANC的Nozzle
Nozzle
的检查及清扫
(No. D-1)
维护工具
措施

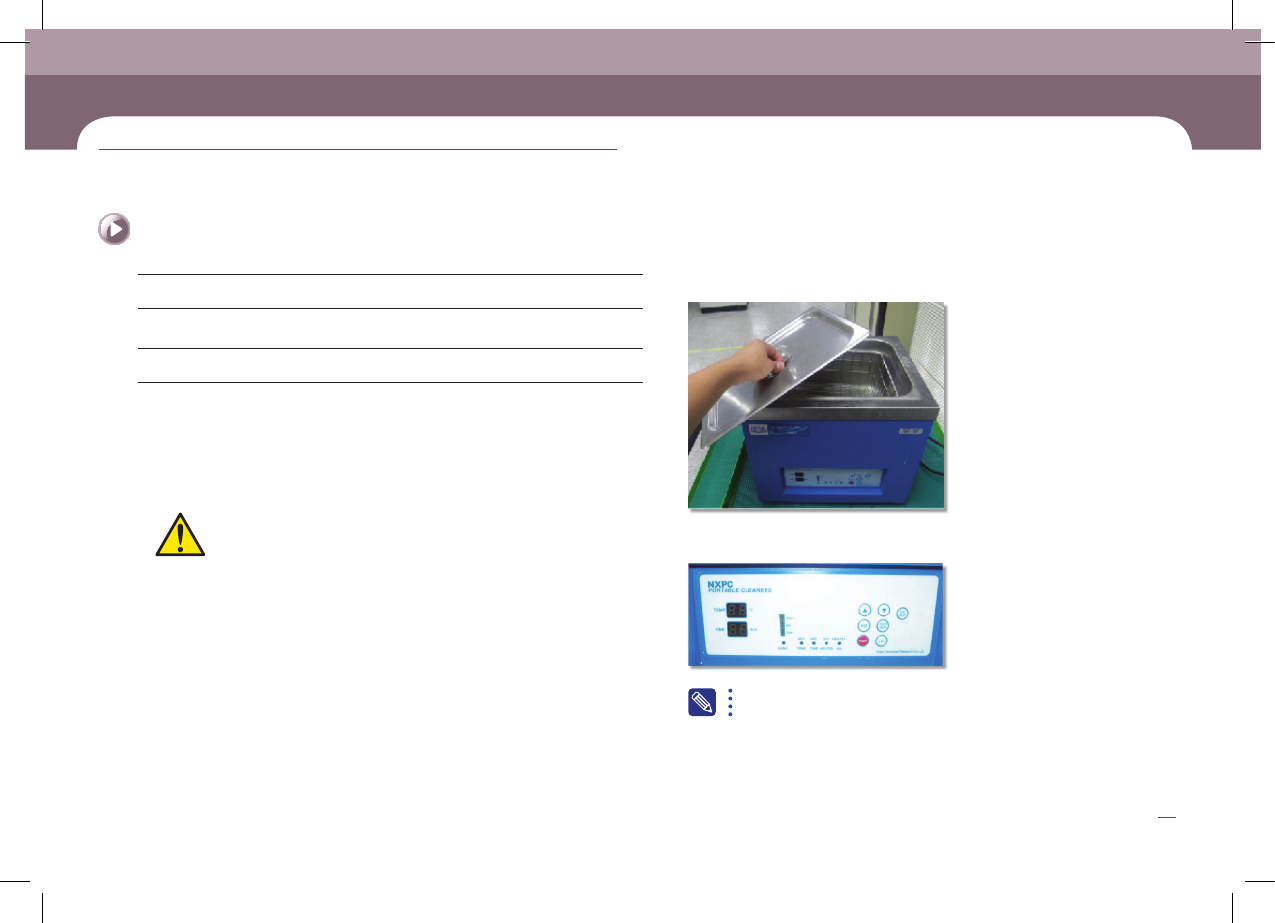

4. 打开超音波清洗器盖
5. 设置超音波清洗器的时间。(一般情况下清洗3~5分钟)
手动卸装ANC的Nozzle之前必须先记住Nozzle的布置、卸装及清扫完
后把ANC的Nozzle布置成清扫及注油之前的状态进行使用。
注意
有可能超音波清洗机的种类和Setting方法与照片略有差异。
Chapter 3
Ultra High Speed LED / Lens Mounter
Chapter 3
每日检查
SLM120/120S/110 Maintenance Handbook 36
每日检查

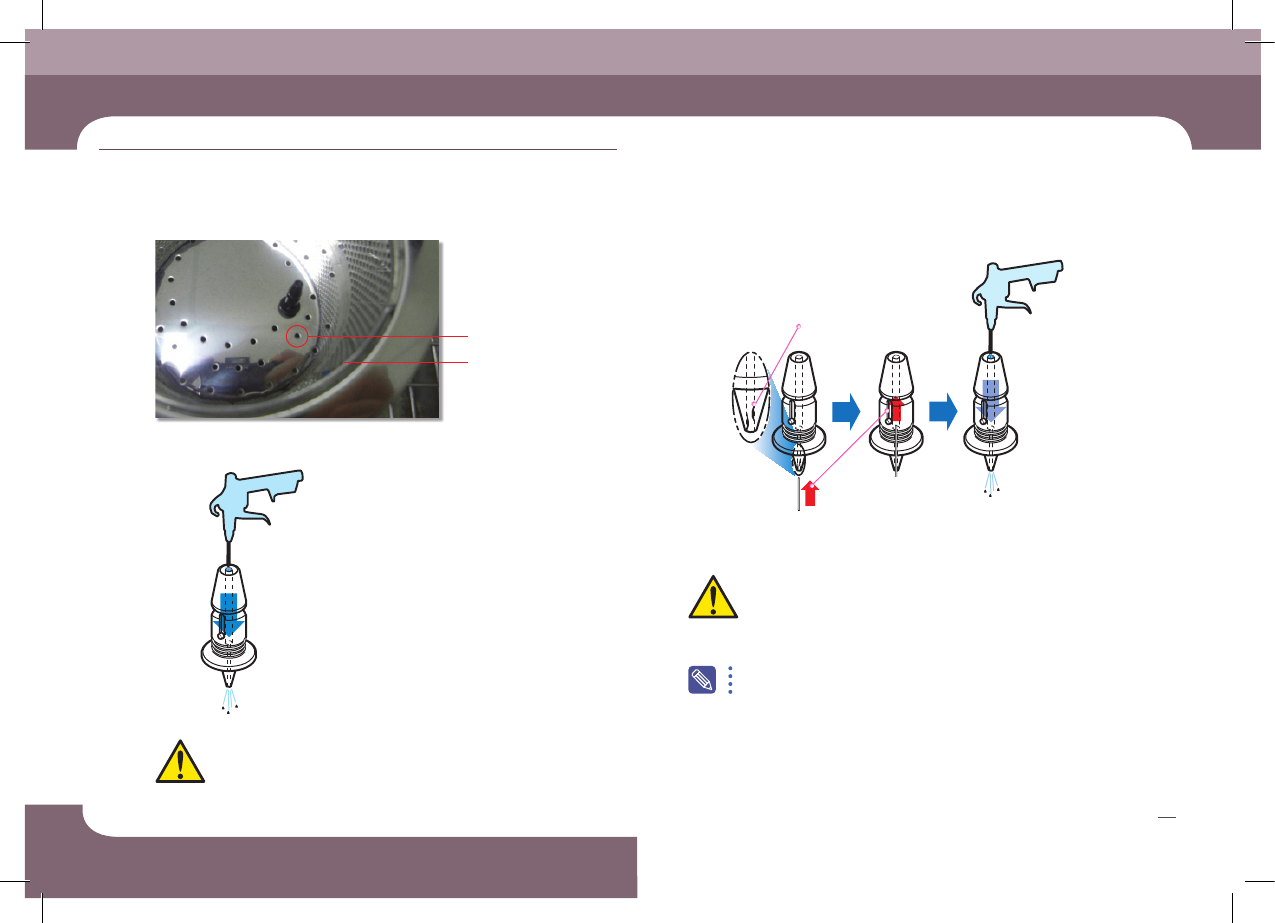

6. 把Nozzle安装于Nozzle网上
7. 用超音波清洗器进行清洗后用气枪喷射Nozzle的孔。
8. 如果Nozzle内径中残留杂物（solder paste等）时用Pin贯通内径后、用气枪
通过Nozzle的孔进行清扫
为了防止清洗液残留在Nozzle中、用干净的布擦拭清洗液。
持续残留杂物时、请咨询我公司C/S公司(STS)或当地代理商（Local
agent）进行调节
利用超声波清洗器清洗吸嘴(Nozzle)时，可以进一步提高吸嘴的清洗
程度。
注意
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
注意
Air gun
Nozzle
Hole
供压喷射方向
残存异物
(solder paste 等)
内径疏通用别针
别针插入方向
- 如果没有清除杂物（solder paste等）时请重复清扫一次
Air gun
供压喷射方向
Nozzle Hole
吸嘴网
Chapter 3
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 37
每日检查

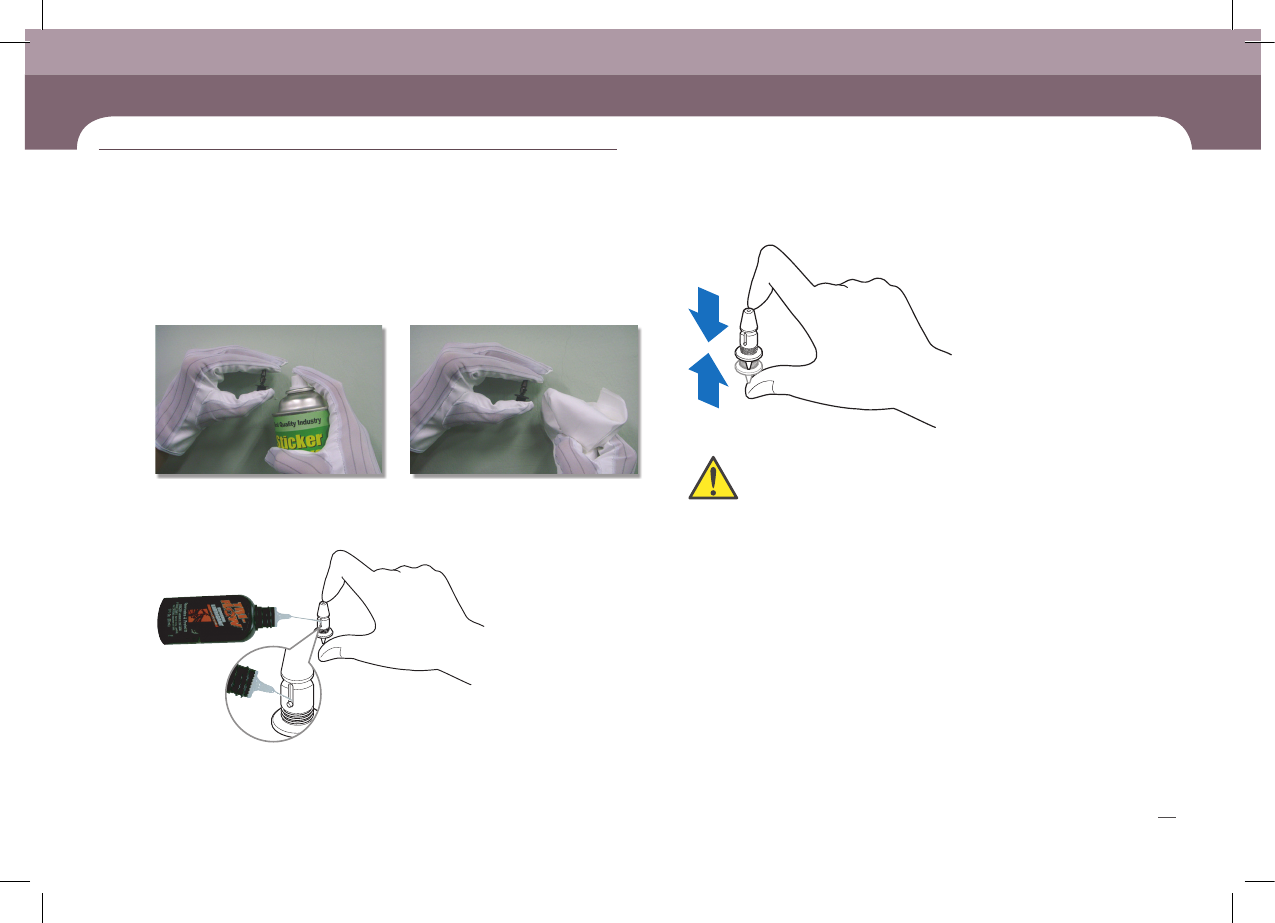

吸嘴用润滑油
注入Nozzle润滑
油的地方
Nozzle Spring
- 使用喷射用吸管在喷嘴外观喷射本公司推荐的清洗液
- 喷射清洗液1分钟后用干净的布擦拭Nozzle外观。
- 如果没有清除杂物（solder paste等）时请重复清扫一次
9. 清扫Nozzle外观的方法如下
10. Nozzle弹簧的润滑状态不良导致弹簧过紧时、请注入适当地注入我公司提供
的Nozzle用润滑油
11. 注油后为了均匀扩散请压4~5回Nozzle
12. 参考“解除紧急停止（17页）”解除紧急停止后重新进行作业
使用适当量的润滑油。润滑油不足时、Nozzle的润滑状态不圆滑、
但润滑油过多时与杂物捏成团会产生Pickup不良。
注意
