每日检查
吸嘴用润滑油
注入Nozzle润滑
油的地方
Nozzle Spring
- 使用喷射用吸管在喷嘴外观喷射本公司推荐的清洗液
- 喷射清洗液1分钟后用干净的布擦拭Nozzle外观。
- 如果没有清除杂物（solder paste等）时请重复清扫一次
9. 清扫Nozzle外观的方法如下
10. Nozzle弹簧的润滑状态不良导致弹簧过紧时、请注入适当地注入我公司提供
的Nozzle用润滑油
11. 注油后为了均匀扩散请压4~5回Nozzle
12. 参考“解除紧急停止（17页）”解除紧急停止后重新进行作业
使用适当量的润滑油。润滑油不足时、Nozzle的润滑状态不圆滑、
但润滑油过多时与杂物捏成团会产生Pickup不良。
注意
Chapter 3
Ultra High Speed LED / Lens Mounter
Chapter 3
每日检查
SLM120/120S/110 Maintenance Handbook 38
每日检查
布块、单面刷

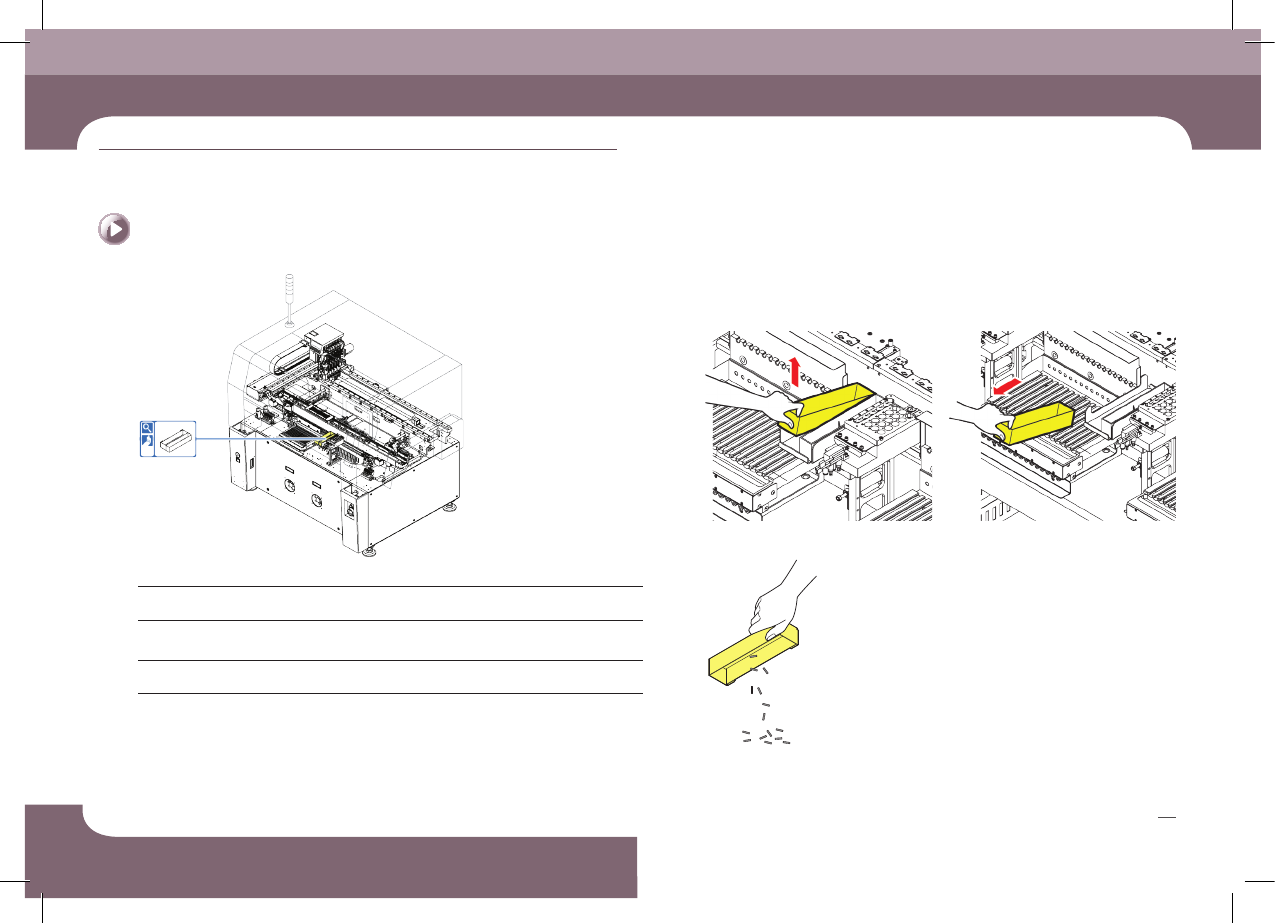

防止Dump Box内NG部件充溢流入设备内部
1. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 清空Dump Box内NG部件
Dump Box
清扫
(No. D-2)
维护工具
措施
①
举起
Dump Box
①
举起
Dump Box
②
清空
NG
部件
Chapter 3
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 39
每日检查
刷子

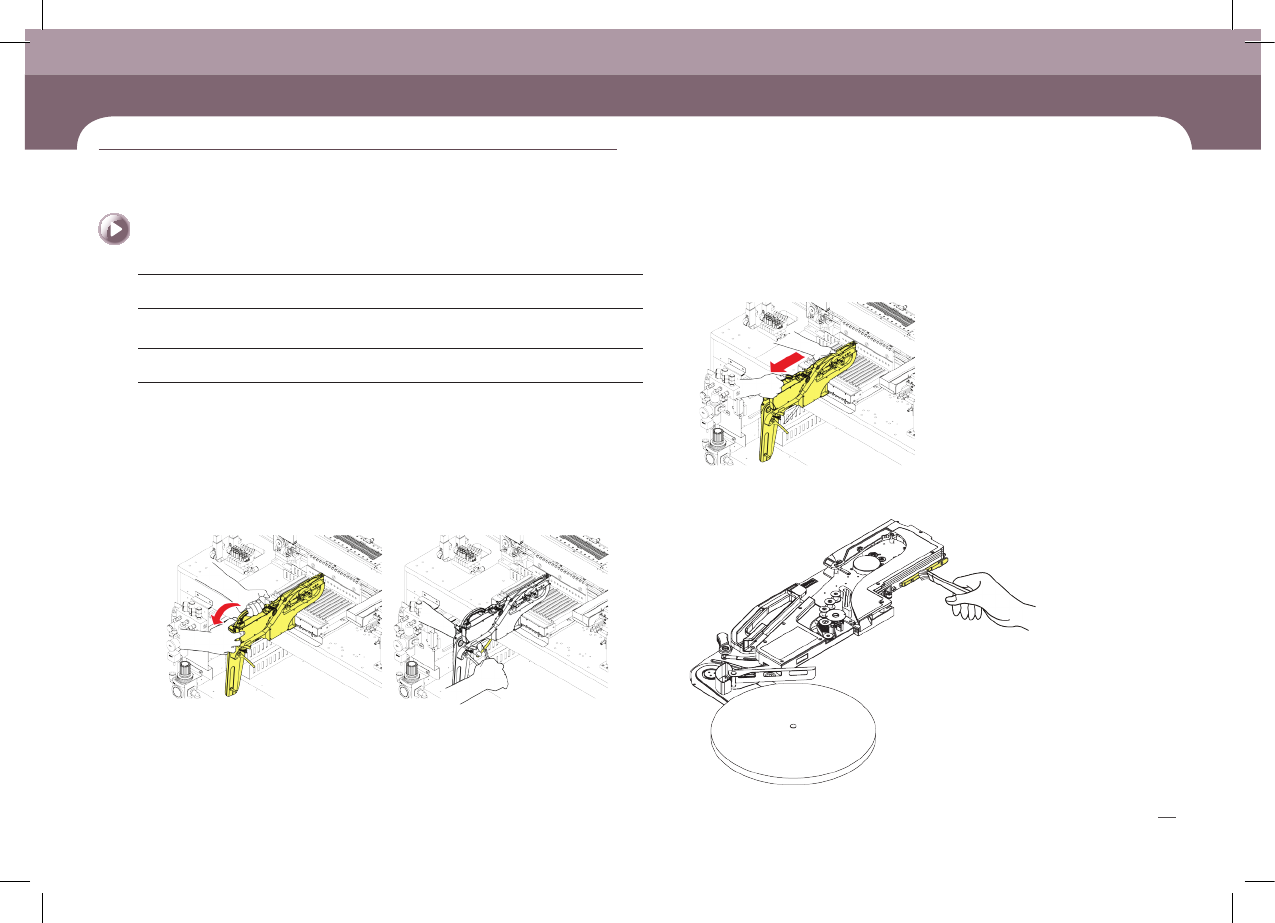

清扫Feeder及Feeder Base 可以防止Feeder安装错误及接口的接触不良。
1. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 从Feeder bass分离Feeder。
清扫
Feeder
及
Feeder Base
(No. D-3)
维护工具
措施
4. 使用用刷子清扫供料器连接器与安装导件。
①
往后拉夹持器
(Grip)。
③
拆下供料器。
②
清除封带。
