Chapter 3
Ultra High Speed LED / Lens Mounter
Chapter 3
每日检查
SLM120/120S/110 Maintenance Handbook 40
每日检查

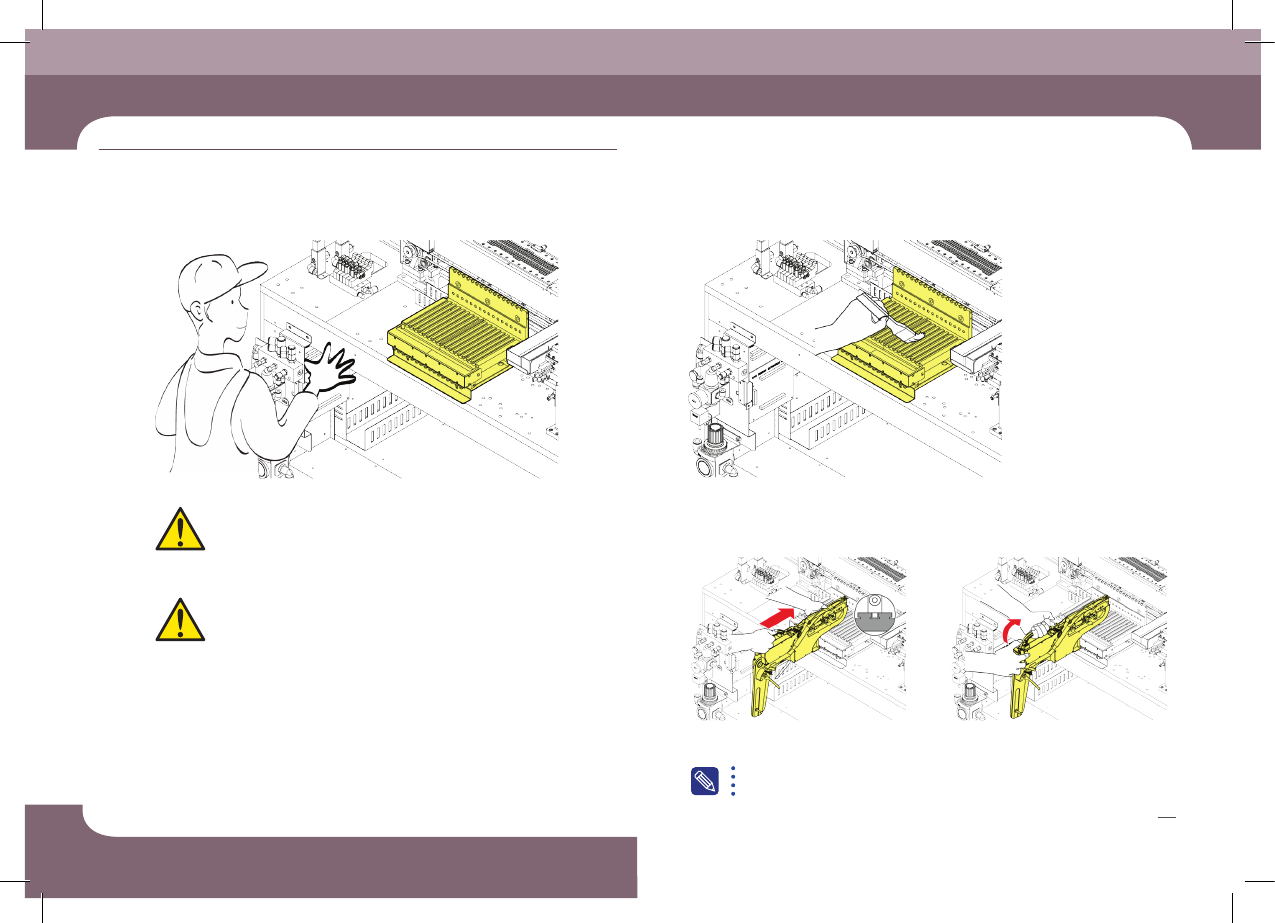

5. 用肉眼确认Feeder base slot和连接器中是否有杂物。 6. 利用单面刷清扫Feeder base slot和连接器
7. 重新设置feeder
未进行肉眼检验或扫除供料器底座顶面和供料器Slot状态下、将供料器安装在
供料器底座时、可能会带来供料器安装、卸装不便。
不要强制安装供料器、供料器卸装后、肉眼检验供料器底座必要时请进行扫
除。
注意
注意
①
在相应
Slot
固定供料器
②
固定把手
(Grip)
正常安装时、LED color将成为green
Chapter 3
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 41
每日检查
超细纤维布,清洗液
如果焊料等杂物掉落到设备内部发生故障、因此预防此现象。

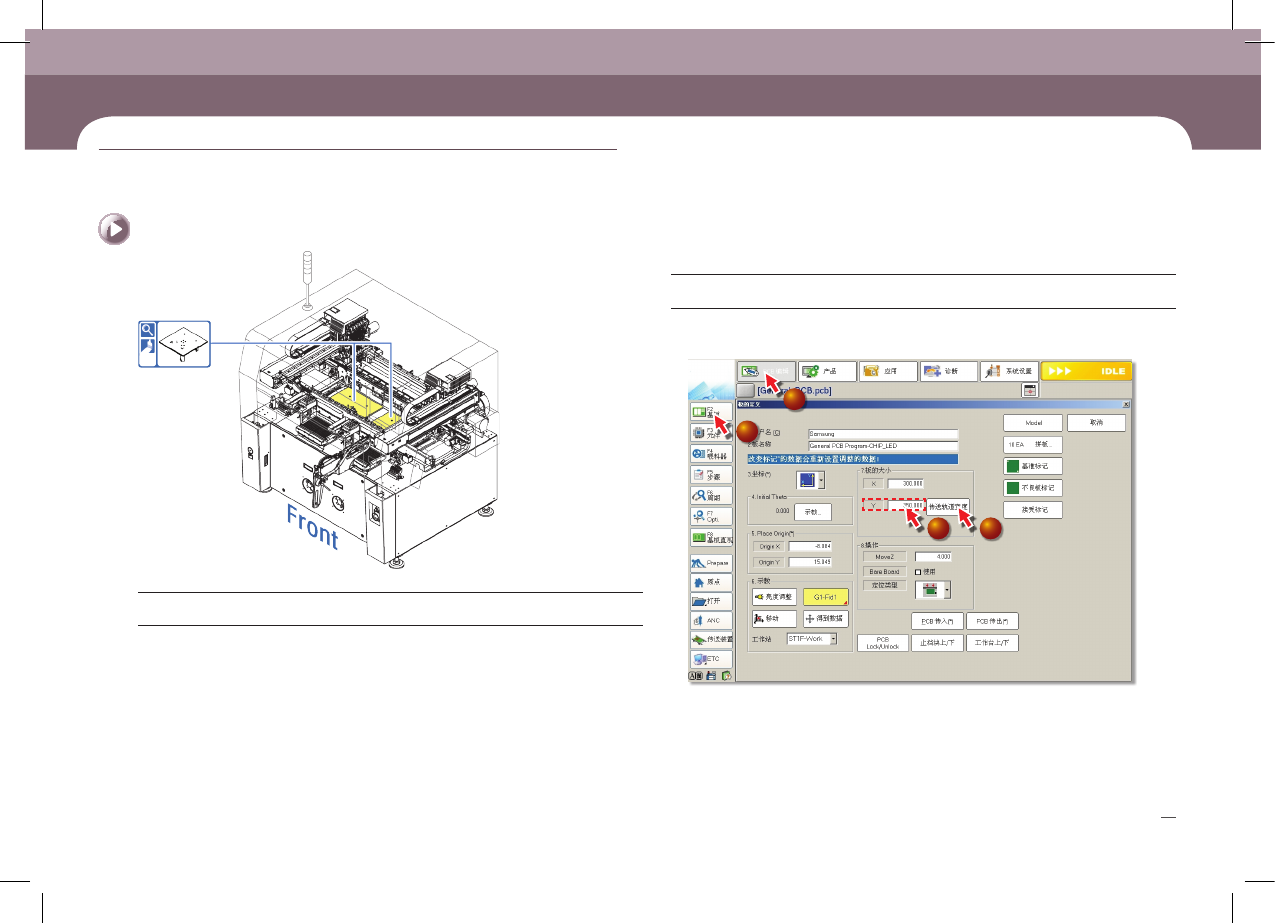

1. 选择MMI的Board信息后，在Board Size Y值输入“350”后单击“宽度调节”
按钮。
清扫
Backup Table
(No. D-4)
维护工具
措施
2. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
3. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
1
2
3 4
Chapter 3
Ultra High Speed LED / Lens Mounter
Chapter 3
每日检查
SLM120/120S/110 Maintenance Handbook 42
每日检查

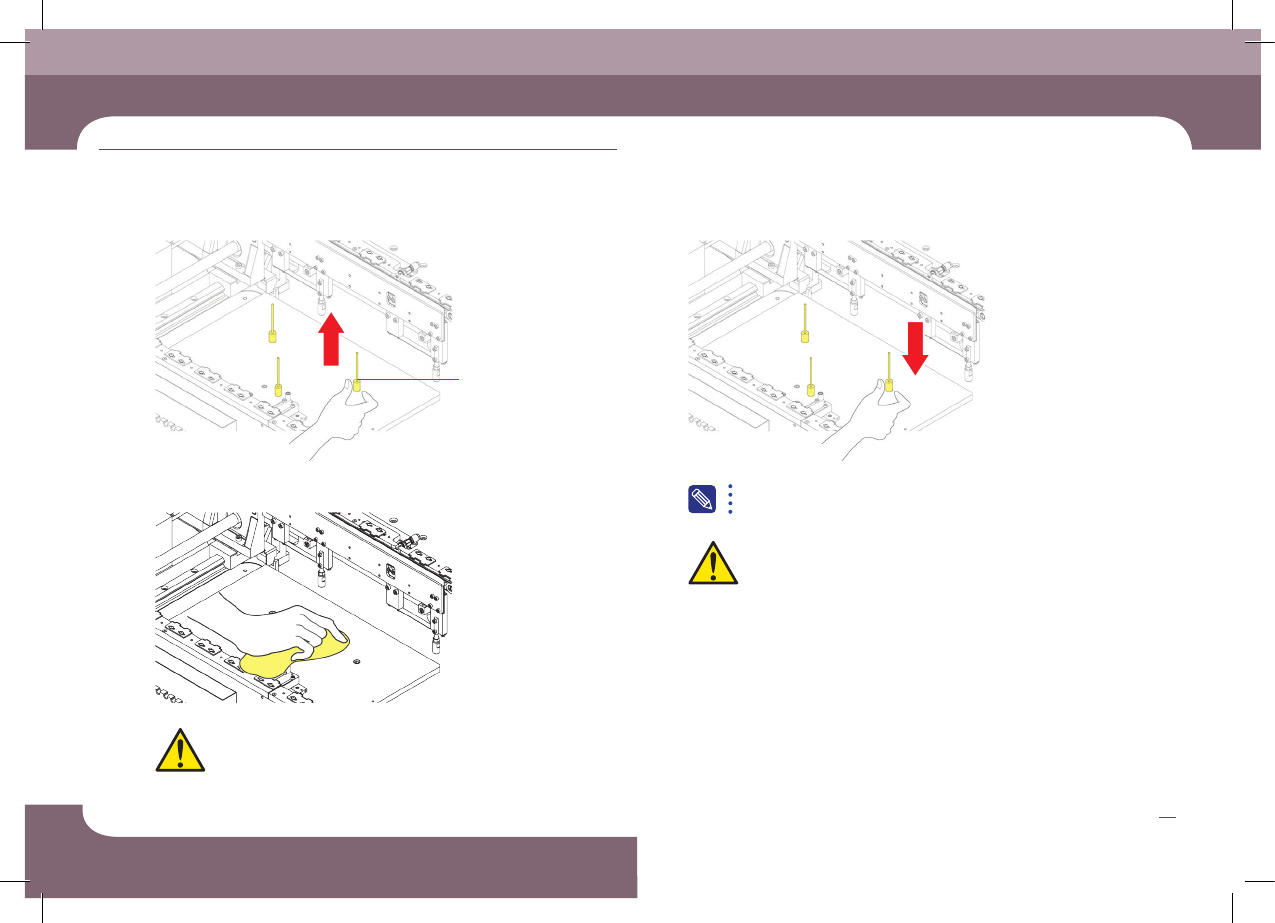

5. 用超细纤维布擦拭Backup Table的顶面
6. 重新设置Backup Pin
请禁止用Air吹走杂物、否则焊料等杂物掉落到下部发生故障
注意 请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
注意
注意
关于Backup Pin配置的详细内容请参阅
“Operation Handbook <Chapter 6> Backup Pin配置”
4. 除去BACKUP PIN
Pin
