Cha pte r 3 Ul tra H ig h Spe ed L E D / Le ns Mo unt er Chapte r 3 每日检查 SLM1 20/1 20S/110 Maintenance Handbook 42 每日检查 5. 用超细纤维布擦拭 Backup T able 的顶面 6. 重新设置 Backup Pin 请禁止用 Air 吹走杂物、否则焊料等杂物掉落到下部发生故障 注意 请务必在 BACKUP T ABL…
Chapter 3
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 41
每日检查
超细纤维布,清洗液
如果焊料等杂物掉落到设备内部发生故障、因此预防此现象。
1. 选择MMI的Board信息后，在Board Size Y值输入“350”后单击“宽度调节”
按钮。
清扫
Backup Table
(No. D-4)
维护工具
措施
2. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
3. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
1
2
3 4
Chapter 3
Ultra High Speed LED / Lens Mounter
Chapter 3
每日检查
SLM120/120S/110 Maintenance Handbook 42
每日检查
5. 用超细纤维布擦拭Backup Table的顶面
6. 重新设置Backup Pin
请禁止用Air吹走杂物、否则焊料等杂物掉落到下部发生故障
注意 请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
注意
注意
关于Backup Pin配置的详细内容请参阅
“Operation Handbook <Chapter 6> Backup Pin配置”
4. 除去BACKUP PIN
Pin
Chapter 3
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 43
每日检查
清除空气中的灰尘、使用空压时防止因杂物等原因发生故障
1. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
2. 切断供应到设备的Main空压

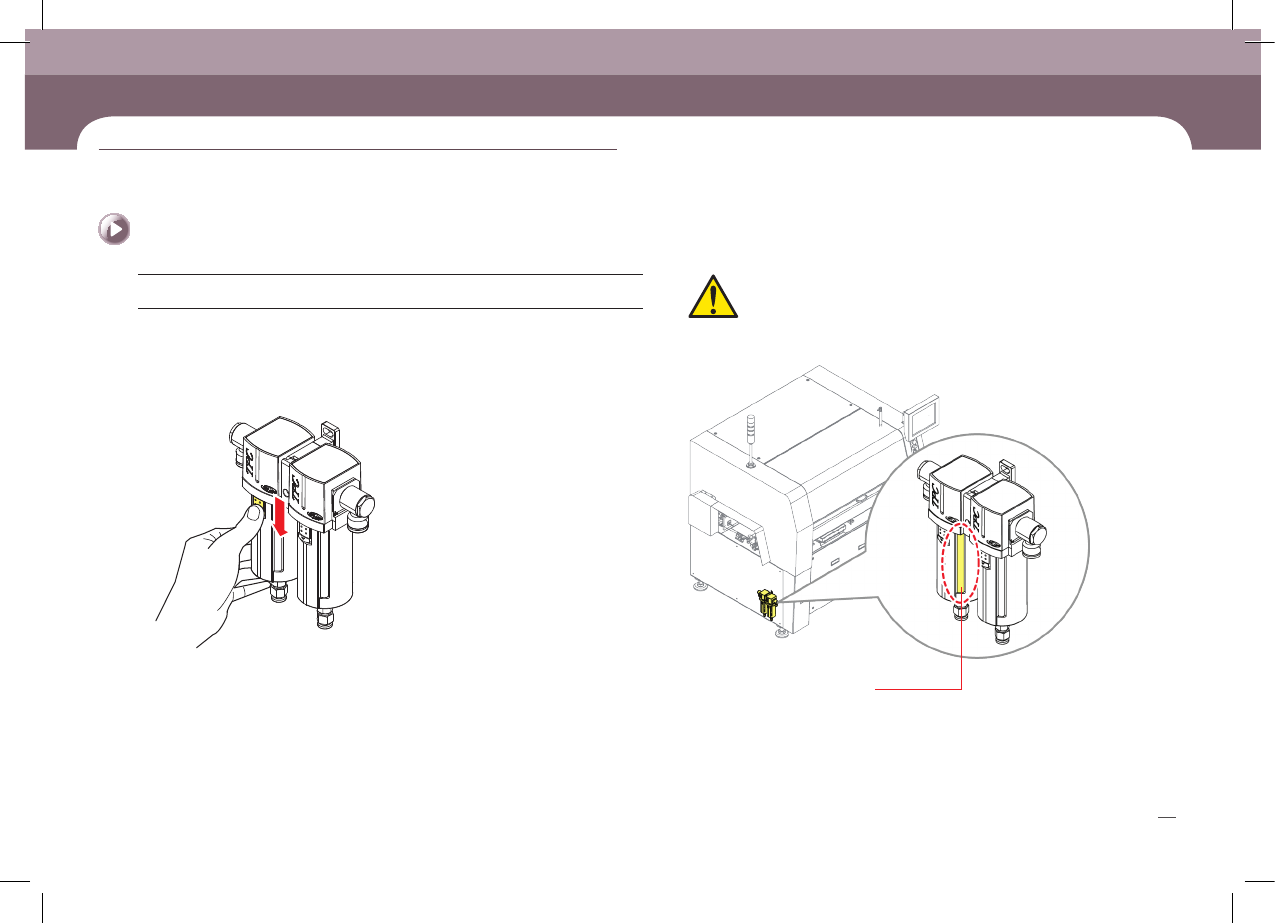

3. 打开设备背面右下角的护门后、拉下Air Filter容器闭锁按键
空气过滤网的检查及更换
(No. D-5)
措施
Air Filter 或Mist Separator Filter更换时如果不切断空压进行作业、
会有受伤的危险。请务必在切断空压的情况下进行操作。
注意
Air Filter
确认变色
