每周检查

Cover Cooling Fan Filter

清扫及更换

(No. W-1)

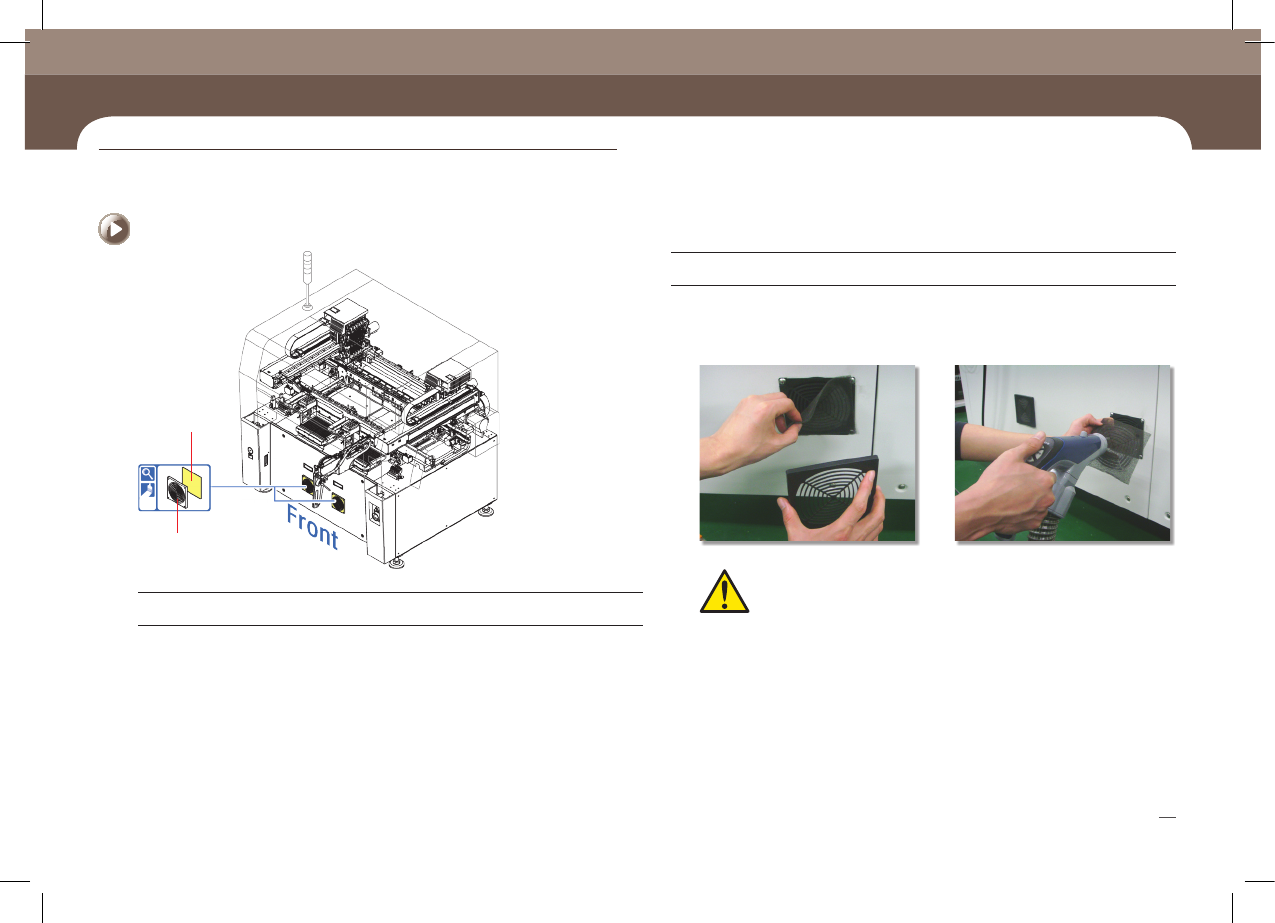

1. 如下图的顺序拆卸后清扫Filter。

(如果Filter破损请更换Fillter）

真空清扫器

维护工具

措施

① Cooling Fan Cover

分离

②

使用真空清扫器清扫Filter

水洗冷却风扇的过滤器、会引起过滤器硬化、发生损坏。

注意

Cooling Fan Filter

Cooling Fan Filter Cover

Chapter 4

Ultra High Speed LED / Lens Mounter

Chapter 4

每周检查

SLM120/120S/110 Maintenance Handbook 48

每周检查

1. 把设备的悬臂(Gantry)移动到正面。

2. 以手动方式把CN040吸嘴插入所有贴片头主轴的吸嘴夹持器。

3. 选择MMI的“Diagnosis”菜单，再选择“Vacuum”子菜单。

Solenoid Valve

的检查

(No. W-2)

措施

Chapter 4

Ultra High Speed LED / Lens Mounter

SLM120/120S/110 Maintenance Handbook 49

每周检查

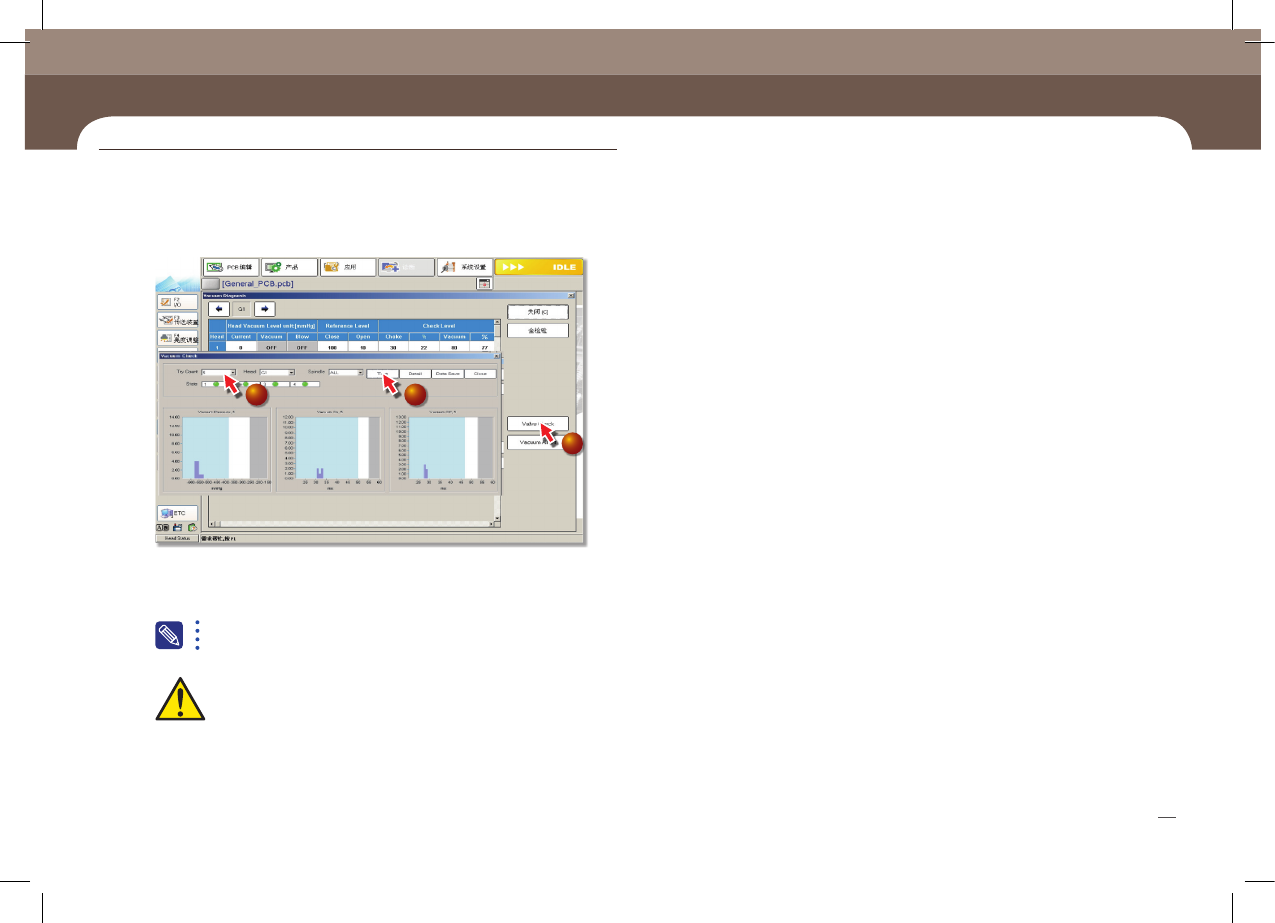

4. 单击<Valve Check>键后、在“Valve Check”对话窗口的<Try>组合框选择

Vacuum ON/OFF次数、然后单击<Test>键。

5. 检查结果为异常时、联系本公司的STS或当地代理店(Local Agent)后更换该电

磁阀(Solenoid Valve)。

真空过滤器以每周为单位进行检查并且至少在6个月内更换、如此才能正常地

形成可以吸附(Pickup)元器件的真空。

电磁阀是消耗品、为了让电磁阀稳定地发挥其功能、建议每两年更换一次电

磁阀。

注意

有关电磁阀的检查及异常与否的判断请参阅Administrator’s Guide

的“14.4. Vacuum”。
