Chapter 4
Ultra High Speed LED / Lens Mounter
Chapter 4
每周检查
SLM120/120S/110 Maintenance Handbook 48
每周检查
1. 把设备的悬臂(Gantry)移动到正面。
2. 以手动方式把CN040吸嘴插入所有贴片头主轴的吸嘴夹持器。
3. 选择MMI的“Diagnosis”菜单，再选择“Vacuum”子菜单。
Solenoid Valve
的检查
(No. W-2)
措施
2
Chapter 4
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 49
每周检查
4. 单击<Valve Check>键后、在“Valve Check”对话窗口的<Try>组合框选择
Vacuum ON/OFF次数、然后单击<Test>键。
5. 检查结果为异常时、联系本公司的STS或当地代理店(Local Agent)后更换该电
磁阀(Solenoid Valve)。
真空过滤器以每周为单位进行检查并且至少在6个月内更换、如此才能正常地
形成可以吸附(Pickup)元器件的真空。
电磁阀是消耗品、为了让电磁阀稳定地发挥其功能、建议每两年更换一次电
磁阀。
注意
3
54
有关电磁阀的检查及异常与否的判断请参阅Administrator’s Guide
的“14.4. Vacuum”。
Chapter 4
Ultra High Speed LED / Lens Mounter
Chapter 4
每周检查
SLM120/120S/110 Maintenance Handbook 50
每周检查

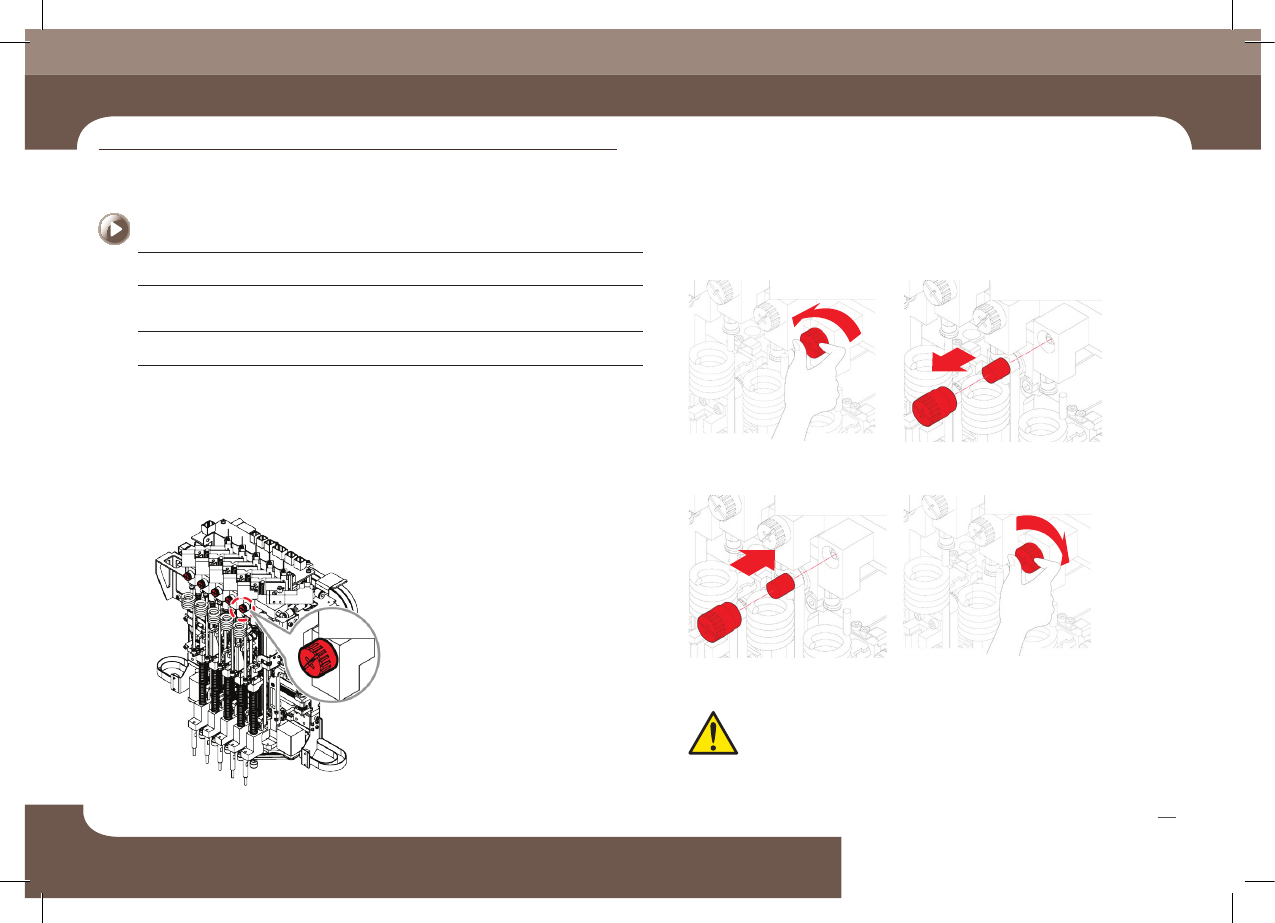

5. 逆时针方向旋转Vacuum Filter护盖后拆下，检查过滤器(Filter)。
6. 确认Filter Element的变色与否后更换，按照拆卸步骤的相反过程进行组装。
7. 连接供应给设备的主(Main)气压。
Head Vacuum Filter
检查及更换
(No. W-3)
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 关闭供应给设备的主(Main)气压。
4. 检查Vacuum Filter的变色与否(过滤器变色检验周期：建议每周一次)。
真空过滤器以每周为单位进行检查并且至少在6个月内更换，如此才能正常地
形成可以吸附(Pickup)元器件的真空。
电磁阀是消耗品，为了让电磁阀稳定地发挥其功能，建议每两年更换一次电
磁阀。
注意
(+)螺丝起子
维护工具
