Chapter 4
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 51
每周检查
5. 检查Atmosphere Filter的变色与否。
6. 拆下Atmosphere Filter。
8. 连接供应给设备的主(Main)气压。
7. 更换Filter Element。
Atmosphere Filter
检查及更换
(No. W-4)
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 关闭供应给设备的主(Main)气压。

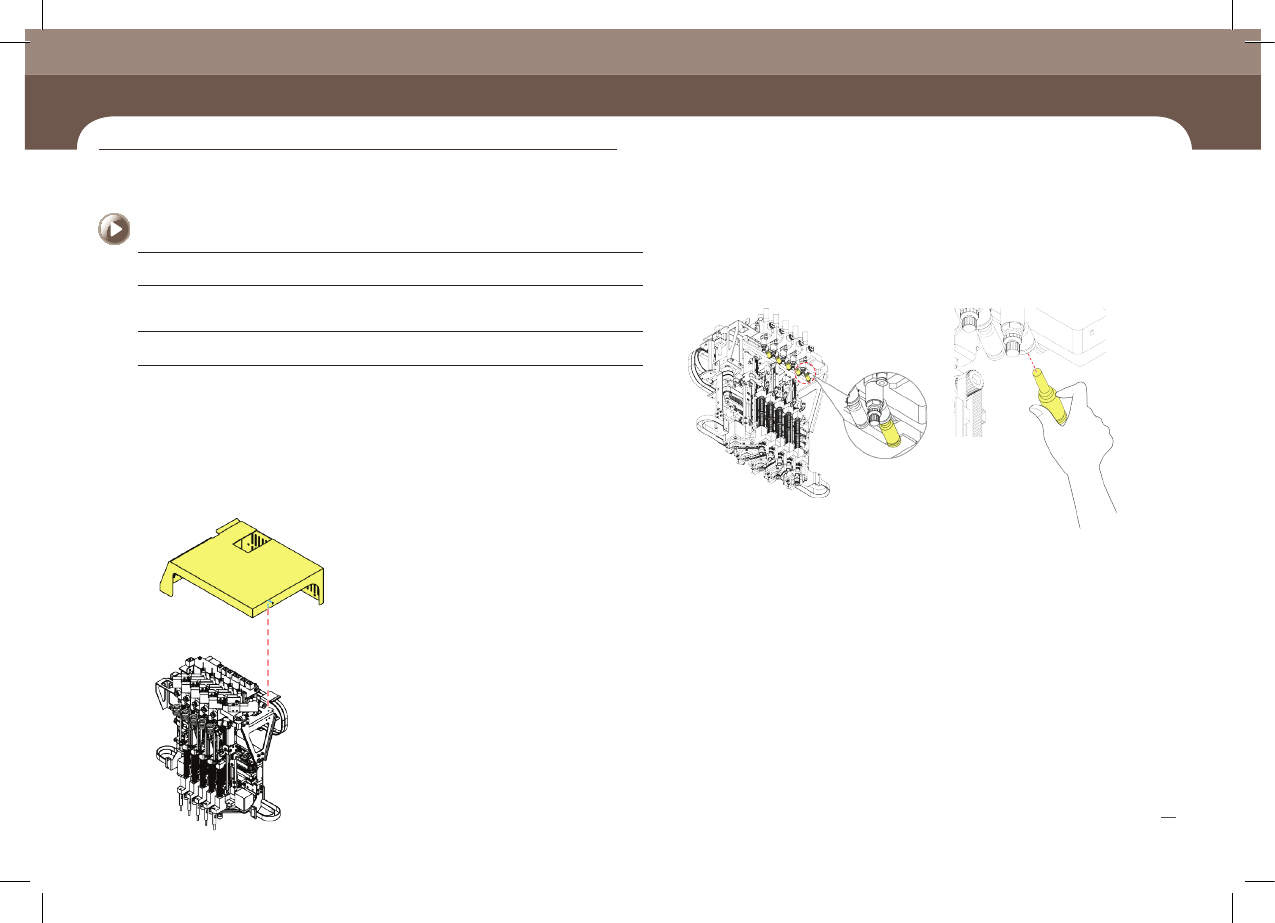

4. 使用扳手拆下贴片头顶盖(Head Top Cover)。
刷子
维护工具
Ultra High Speed LED / Lens Mounter
Chapter 4
每周检查
SLM120/120S/110 Maintenance Handbook 52
MEMO
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 53
每月检验
4. 拆下上端的管与吸嘴。
5. 在Head Spline Hole底Feeder Base上利用布料支撑
Head Spline Hole
检查及清扫
(No. M-1)
喷气枪、酒精、布
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 关闭供应给设备的主(Main)气压。
