Ultra High Speed LED / Lens Mounter
Chapter 4
每周检查
SLM120/120S/110 Maintenance Handbook 52

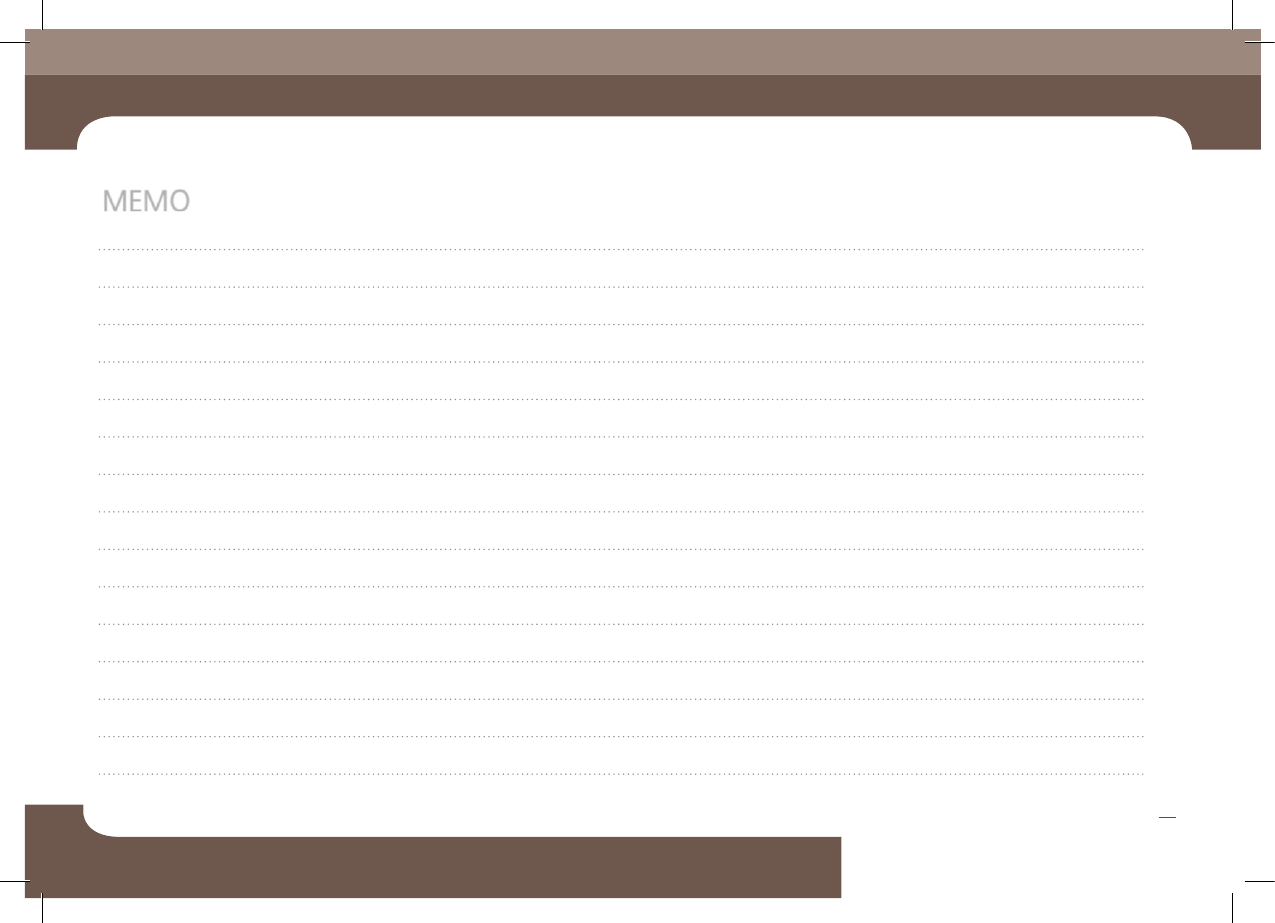

MEMO
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 53
每月检验
4. 拆下上端的管与吸嘴。
5. 在Head Spline Hole底Feeder Base上利用布料支撑
Head Spline Hole
检查及清扫
(No. M-1)
喷气枪、酒精、布
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 关闭供应给设备的主(Main)气压。
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 54
每月检验
6. 注入酒精
7. 利用喷气枪(Air-Gun)喷射空气。
8. 连接供应给设备的主(Main)气压。
如果使用喷气枪(Air Gun)时没有戴上护目镜，可能伤害到眼睛。
使用喷气枪时必须戴上护目镜。
注意
