Cha pte r 5 Ul tra H ig h Spe ed L E D / Le ns Mo unt er SLM1 20/1 20S/110 Maintenance Handbook 55 每月检验 4. 利用棉签与超细纱布擦拭感应器窗口与基准标记 Conveyor Sensor 检查及清扫 (No. M-2) 清洗液 、 布块 、 棉签 维护工 具 措施 1. 把贴片头移动到正面。详细内容请参阅“贴片头 (Head) 移动到正…
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 54
每月检验
6. 注入酒精
7. 利用喷气枪(Air-Gun)喷射空气。
8. 连接供应给设备的主(Main)气压。
如果使用喷气枪(Air Gun)时没有戴上护目镜，可能伤害到眼睛。
使用喷气枪时必须戴上护目镜。
注意
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 55
每月检验

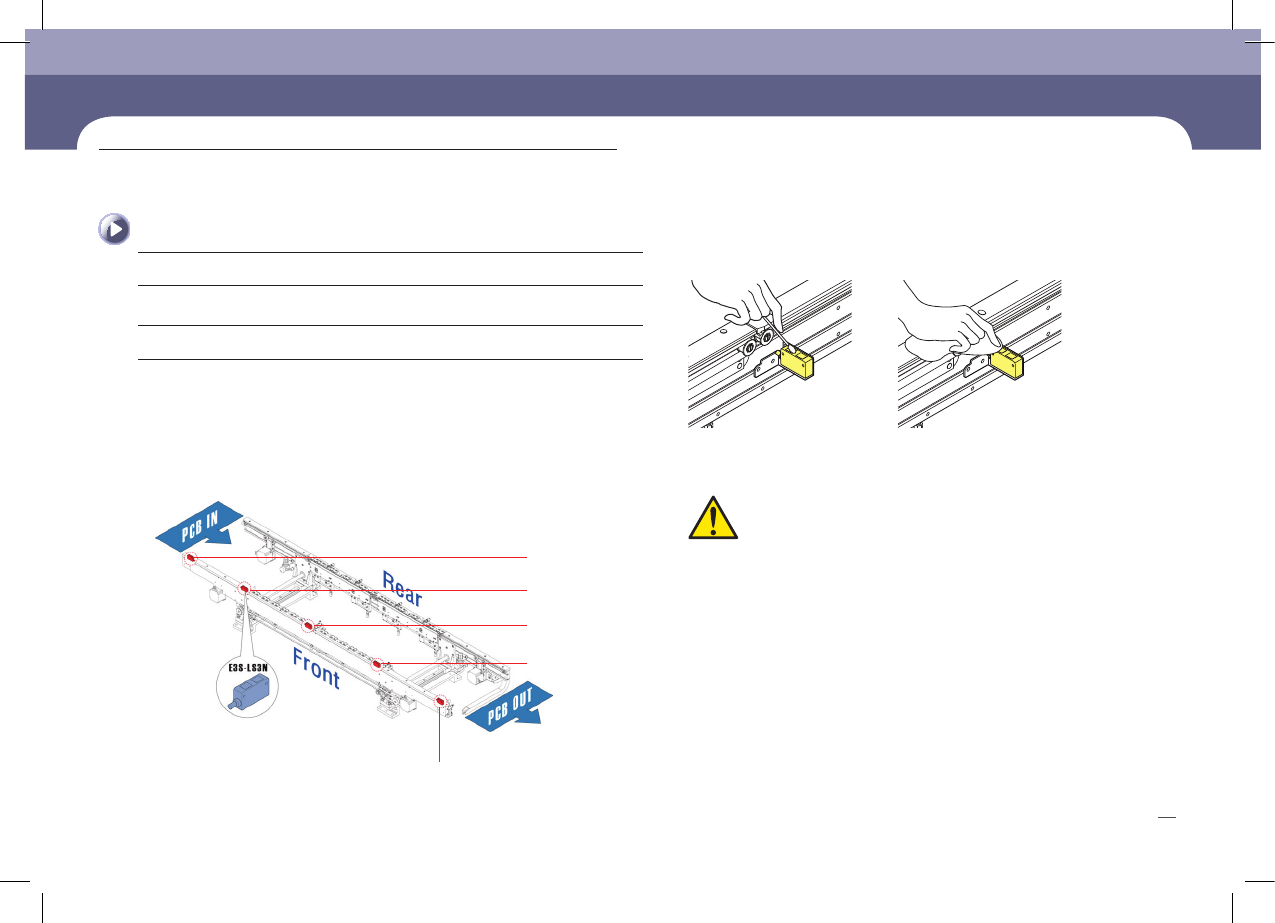

4. 利用棉签与超细纱布擦拭感应器窗口与基准标记
Conveyor Sensor
检查及清扫
(No. M-2)
清洗液、布块、棉签
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 在下图中确认对应Photo Sensor的识别程度。
(红色LED在识别了对象时闪烁）
传感器出现错误动作或发生异常时，请联系本公司的C/S公司(STS)或当
地代理店后调节。
注意
Exit Sensor
Quick Load Sensor
Place Sensor
Wait Sensor
Entry Sensor
使用棉棒清除传感器窗口的
灰尘或杂质，或者
使用干净布清除传感器窗口
的灰尘或杂质。
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 56
每月检验

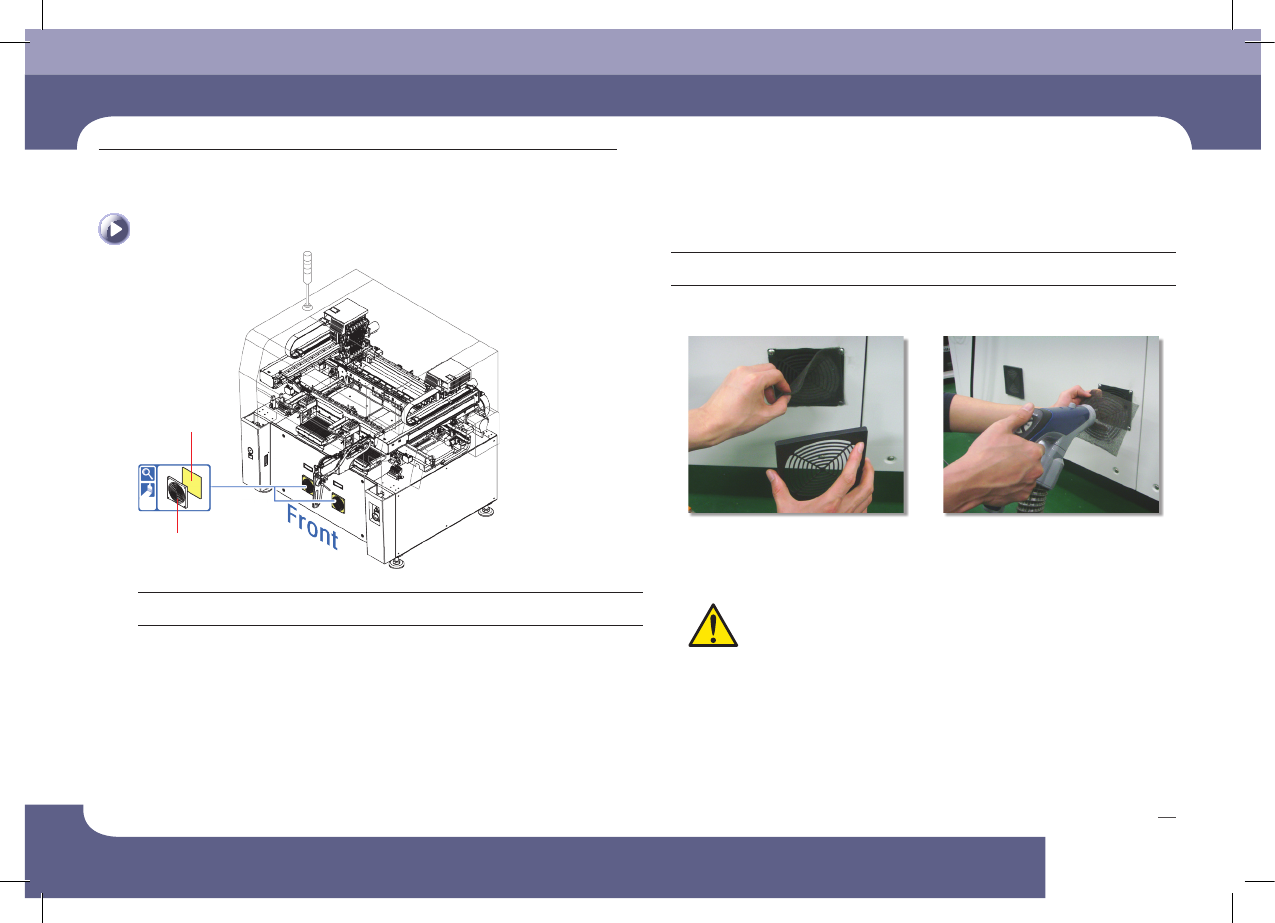

Cover Cooling Fan Filter
更换
(No. M-3)
1. 如下图的顺序拆卸后清扫Filter。
(如果Filter破损请更换Fillter)
真空清扫器
维护工具
措施
水洗冷却风扇的过滤器、会引起过滤器硬化、发生损坏。
注意
- Cooling Fan Cover
分离
- Cooling Fan Fan Filter
更换
-
使用真空清扫器清扫Filter
Cooling Fan Filter
Cooling Fan Filter Cover
