Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 57
每月检验

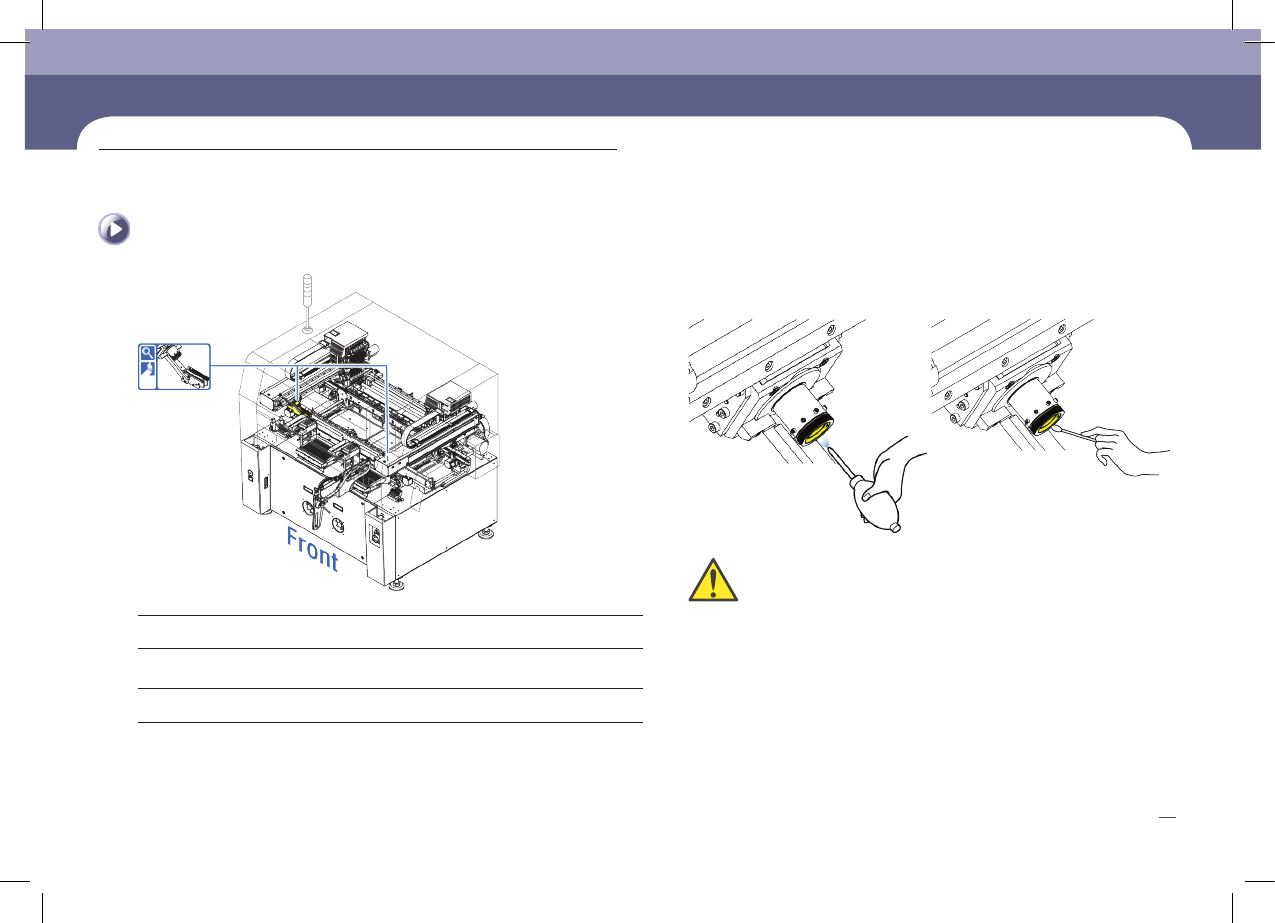

SO Optics Camera Lens
的检验及清扫
(No. M-5)
空气喷射器、清洗液、棉棒
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 使用空气喷射器清除镜头(Lens)上的杂质后，在棉棒沾上少许酒精后擦拭镜
头。
在棉棒沾上酒精后擦拭镜头(Lens)时，注意避免在镜头表面留下斑痕。否则会
导致元器件识别不良。
注意
清除镜头(Lens)上的杂质可以防止元器件识别错误。
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 58
每月检验
SO Optics Mirror
的检验及清扫
(No. M-6)
空气喷射器、清洗液、棉棒
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3.使用空气喷射器清除Mirror上的杂质。
4.使用空气喷射器清除LED上的杂质。
清除镜头(Lens)上的杂质可以防止元器件识别错误。
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 59
每月检验
贴片头
P
轴
LM Guide
的注油
(No. M-7)
注射器、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 使用注射器为贴片头P轴注入滑脂(Grease)后，左/右移动主轴(Spindle)三
次。
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
用手操作主轴(Spindle Assembly)时有破损的危险，因此旋转联轴器
(Coupling)后调整主轴单元之间的间隔。
注意
